  CATIA V5 Drafting
  Schnittdarstellung drehen

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für CATIA & Co.

Dassault PLM Integrationen mit der 3DViewStation, eine Pressemitteilung
Autor Thema:  Schnittdarstellung drehen (6390 mal gelesen)
Bob81
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Bob81 an!   Senden Sie eine Private Message an Bob81  Schreiben Sie einen Gästebucheintrag für Bob81

Beiträge: 22
Registriert: 04.05.2010

CATIA V5 R18 SP03(dt.)
Intel(R) Core(TM) i7 CPU 920 @ 2.67GHz
Windows 7 64 Bit
6,00 GB RAM
NVIDIA Quadro FX 3800

erstellt am: 21. Okt. 2010 16:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo zusammen,
kann mir jemand sagen wie ich einen Ausgerichteten Schnitt so positionieren kann nach dem Erzeugen, dass meine Bauteilkonturen waagrecht bzw.senkrecht ausgerichtet sind. Habe Schnitt B erzeugt wg. SW-Tiefenmaß und würde die B-B Darstellung gerne um 45° im Uzs drehen oder an waagrechter Kante ausrichten. Ist dieses überhaupt möglich???

Gruß Bob

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3731
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 21. Okt. 2010 17:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Bob81 10 Unities + Antwort hilfreich
Hi Bob.
Das geht über die Eigenschaften der View. dort kannst du neben dem Massstab auch den Rotationswinkel angeben. Ich würde es aber trotzdem vielleicht anders machen. ich stelle gleich mal ein Bild von meinem Vorschlag ein...

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3731
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 21. Okt. 2010 17:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Bob81 10 Unities + Antwort hilfreich

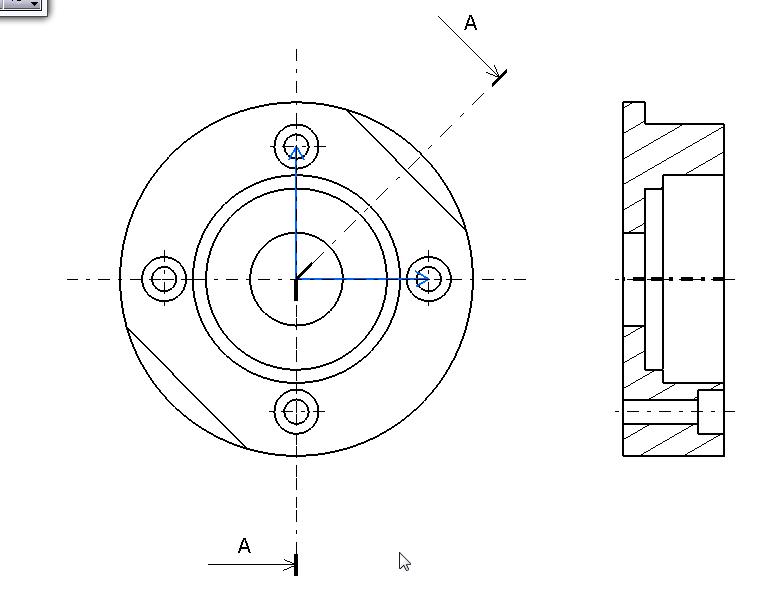

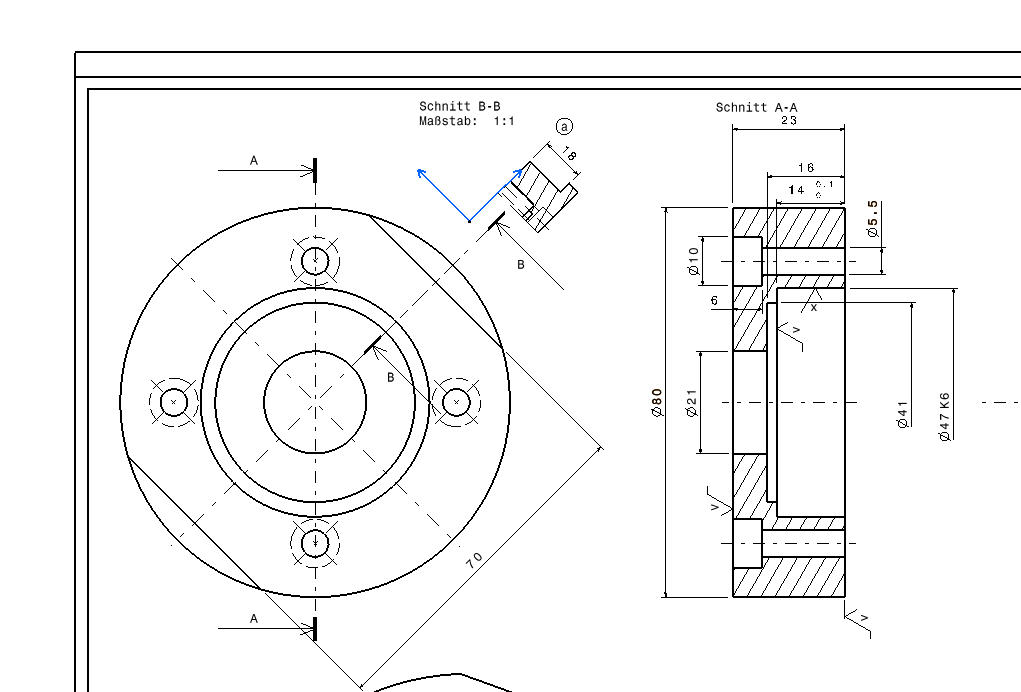

... so, hab da mal was: was hälste davon?

Übrigens fehlt in deiner Zeichnung noch der Lochkreisdurchmesser!

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Bob81
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Bob81 an!   Senden Sie eine Private Message an Bob81  Schreiben Sie einen Gästebucheintrag für Bob81

Beiträge: 22
Registriert: 04.05.2010

CATIA V5 R18 SP03(dt.)
Intel(R) Core(TM) i7 CPU 920 @ 2.67GHz
Windows 7 64 Bit
6,00 GB RAM
NVIDIA Quadro FX 3800

erstellt am: 21. Okt. 2010 19:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Cool, es funktioniert,

danke für die schnelle Info.

P.S. Der LK ist auf der Fordernasicht, welche auf meinem Teilauszug der Zng hier nicht zu sehen ist. Sehr aufmerksam
