Thema: Nicht alle Linien in Ansicht sichtbar (7549 mal gelesen)
|
catfish
Mitglied
   Beiträge: 116
Registriert: 30.07.2007 PRO-E WF 2 M251
PRO-E WF 4 M040
Windows XP Professional SP2
Intel Centrino Duo T7600 2,33GHz
2 GB RAM
Nvidia Quadro FX 3500
|
erstellt am: 22. Sep. 2010 13:24  <-- editieren / zitieren -->   Unities abgeben:
Hallo, Habe da mal wieder ein Problemchen, was meiner Meinung nach höchstwahrscheinlich (?) mit einer Einstellung zu tun hat. Wenn ich aus einem 3D-Modell (Alu-Rad) eine Ansicht erstelle werden nicht alle Linien in der Ansicht dargestellt,
ich meine damit aber keine "hidden Lines". Ich würde gerne alle Linien, welche im 3D-Fenster sichtbar sind, auch in der Zeichnung sehen. Das muss doch möglich sein...
Vielen Dank! [Diese Nachricht wurde von catfish am 22. Sep. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 22. Sep. 2010 13:38 <-- editieren / zitieren --> Unities abgeben: Nur für catfish
Hallo catfish, welche Linien fehlen denn? Bei den Verrundungen kann man in den Tools / OPtionen / Mechanische Konstruktion / Drafting / Ansicht bzw. in den Eigenschaften der Ansicht im Drawing die Darstellung verändern. ------------------
Gruß
Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
catfish
Mitglied
Beiträge: 116
Registriert: 30.07.2007 PRO-E WF 2 M251
PRO-E WF 4 M040
Windows XP Professional SP2
Intel Centrino Duo T7600 2,33GHz
2 GB RAM
Nvidia Quadro FX 3500
|
erstellt am: 22. Sep. 2010 14:04 <-- editieren / zitieren --> Unities abgeben:

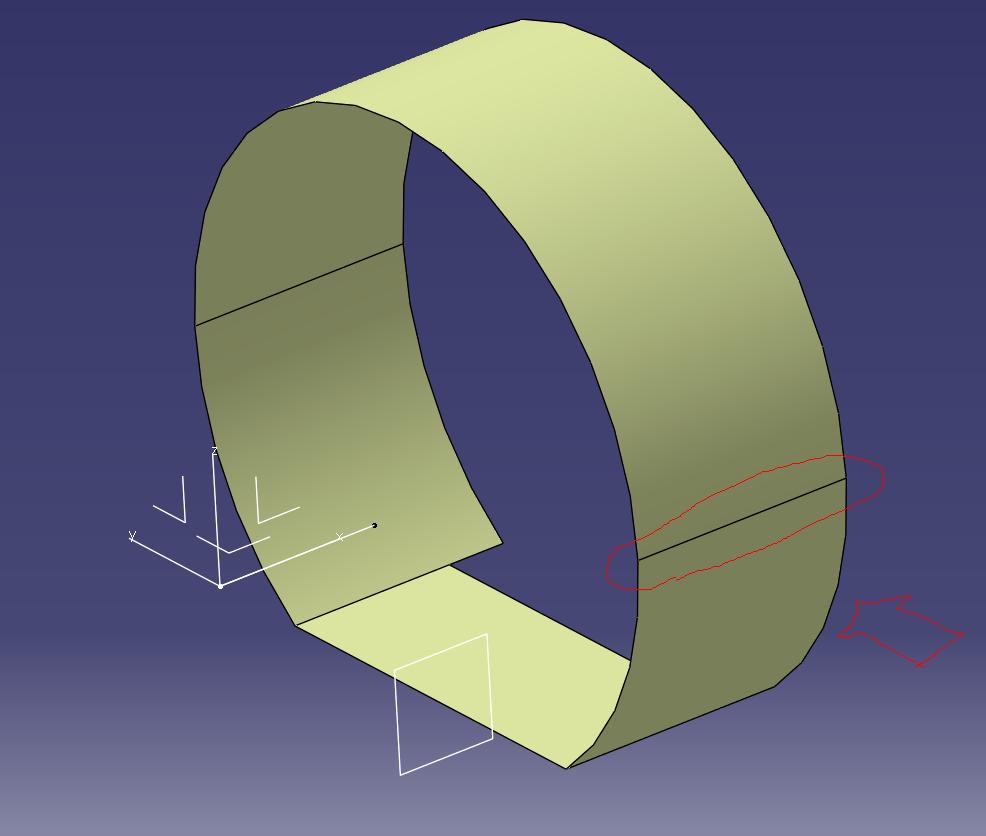

Hallo Mörchen, Habe mal ein Bild hochgeladen, welches ganz vereinfacht, mein Problem darstellt.
Die umrandete Linie soll in der Zeichnungsansicht (Richtung roter Pfeil) dargestellt werden. Im Prinzip sollen alle "Faces", also auch die umgebenden Linien, dargestellt werden. [Diese Nachricht wurde von catfish am 22. Sep. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 22. Sep. 2010 14:17 <-- editieren / zitieren --> Unities abgeben: Nur für catfish
hallo catfish, das sind ja nur die Segmente der Fläche (tangentenstetige Übergänge), die kann man , soweit ich weiß, nicht darstellen. Du kannst höchstens die Flächen zerlegen und die Boundaries der Teilflächen erzeugen und ableiten. ------------------
Gruß
Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
catfish
Mitglied
Beiträge: 116
Registriert: 30.07.2007 PRO-E WF 2 M251
PRO-E WF 4 M040
Windows XP Professional SP2
Intel Centrino Duo T7600 2,33GHz
2 GB RAM
Nvidia Quadro FX 3500
|
erstellt am: 22. Sep. 2010 14:54 <-- editieren / zitieren --> Unities abgeben:
Hallo Möhrchen, Ich weiss, dass tangentenstetige Übergänge normalerweise nicht angezeigt werden (jedenfalls nicht in einer "Exact View"). Hatte mich nur gewundert, dass auf einer Zeichnung eines unserer Lieferanten diese Kurven zu sehen waren, sobald ich aber ein Zeichnungs-Update durchgeführt habe, waren diese Linien verschwunden. Die views sind auch "exact views". Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
catfish
Mitglied
Beiträge: 116
Registriert: 30.07.2007 PRO-E WF 2 M251
PRO-E WF 4 M040
Windows XP Professional SP2
Intel Centrino Duo T7600 2,33GHz
2 GB RAM
Nvidia Quadro FX 3500
|
erstellt am: 22. Sep. 2010 16:54 <-- editieren / zitieren --> Unities abgeben:
|
Landskronbier
Mitglied
Dipl.-Ing. in Fahrzeugkonstruktion
Beiträge: 271
Registriert: 27.07.2004 Win XP
CATIA V5 R19SP3
|
erstellt am: 23. Sep. 2010 18:43 <-- editieren / zitieren --> Unities abgeben: Nur für catfish
Hallo catfish, über die rechte Maustaste auf die abgeleitete Ansicht - Properties - Reiter View - Fillets aktivieren und boundaries aktivieren kann man die Linien aktivieren.
------------------
MfG Martin
maba-engineering
XING
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Vespafahrer
Mitglied
Konstrukteur
Beiträge: 818
Registriert: 12.02.2007 ____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5
|
erstellt am: 23. Sep. 2010 19:51 <-- editieren / zitieren --> Unities abgeben: Nur für catfish
Servus, @Landskronbier: mit der Einstellung werden die Grenzen von Verrundungen angezeigt. Die Patchgrenzen werden damit nicht angezeigt! Ich frage mich immer noch für was die Patchgrenzen angezeigt werden sollen?? Macht doch alles unverständlich da in Zeichnungen nun mal nur die sichtbaren Kanten (oder auch die Lichtkanten) gezeichnet werden. Eine Patchgrenze braucht man in einer Zeichnung doch wirklich nicht... Gruß
Daniel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
