Thema: Bemaßung ändert Position nicht (2678 mal gelesen)

fkop
Mitglied

Schreiben Sie einen Gästebucheintrag für fkop

Beiträge: 38
Registriert: 23.08.2010

erstellt am: 24. Aug. 2010 12:24

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:



Hallo,
hab unter Suchen leider nichts zu meinem Problem gefunden...
Also folgende Sache:
Ich habe eine Zeichnung von einem Product und einige Längen und Breiten sind dort über Parameter gesteuert.
Da es eine Einheitszeichnung werden soll, die sich mitverändert und dann nur noch geplottet werden muss, sollen sich die Maße automatisch in Ihrer Position mitverändern.
Teilweise tuen die Maße das auch, aber eben nicht alle.

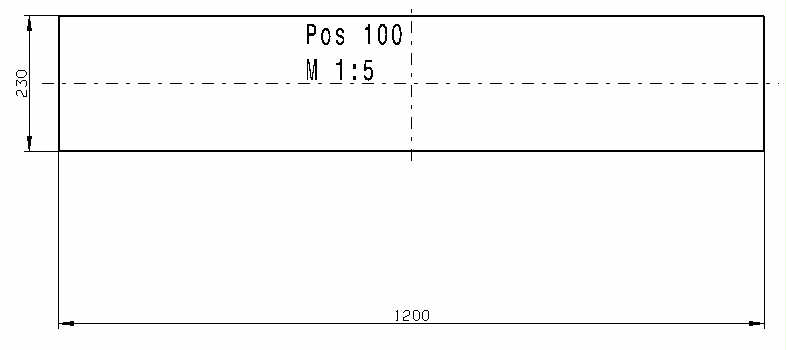

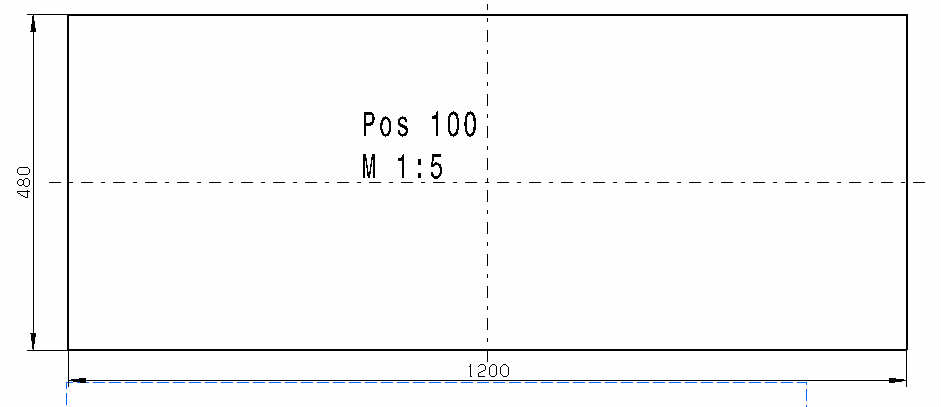

Auf den beiden Bildern wird das Problem hoffentlich deutlich.
Ich möchte nun hinkriegen, dass die Bemaßung "1200mm" immer mit demselben Abstand zur Kante steht z.B. 10mm.
Habe schon viel rumprobiert aber nichts hat geholfen
Danke schonmal!!

Gruß
Flo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MICHLICK
Mitglied
CAD Methodik Entwickler (CATIA; NX)

Senden Sie eine Private Message an MICHLICK

Schreiben Sie einen Gästebucheintrag für MICHLICK

Beiträge: 456
Registriert: 20.06.2001

Der Aufwand bei Änderungen ist groß, wenn die Finger schneller klicken als das Gehirn denkt.

erstellt am: 26. Aug. 2010 08:16

<-- editieren / zitieren -->

Unities abgeben:

Nur für fkop

Hallo,

den Wunsch kann ich verstehen aber ich glaube das funktioniert mit CATIA nicht. Ich lasse mich aber gerne eines besseren belehren.

------------------
Gruß Michael B.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

fkop
Mitglied

Beiträge: 38
Registriert: 23.08.2010

erstellt am: 26. Aug. 2010 11:09

<-- editieren / zitieren -->

Unities abgeben:

Mmh schade!
Naja, kann ich nur weiter warten und hoffen, dass da einer ne Lösung weiß!

------------------
Bei mir klappt alles sofort in Catia....nicht!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

fkop
Mitglied

Beiträge: 38
Registriert: 23.08.2010

Dell Precision T3600
Intel Xeon CPU
W3690 @3,46GHz
32GB of RAM
Win XP 64bit
Catia V5 R24 SP5

erstellt am: 26. Aug. 2010 14:12

<-- editieren / zitieren -->

Unities abgeben:

Ok, nach langen Suchen hab ich es endlich gefunden!

Unter Tools->Optionen->Mechanische Konstr.->Drafting->Bemaßung
Das Kästchen konstanter Offset zwischen Maßlinie und Geometrie aktivieren!

Funktioniert aber dann nur bei neugesetzten Maßen, bestehende Maße werden nicht berücksichtigt!

Gruß
Flo

------------------
Bei mir klappt alles sofort in Catia....nicht!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
