Hallo Allerseits,
ich bin noch ganz neu hier und habe eine Frage zur Schnittdarstellung:
Ist es möglich, in einer Ansicht mehrere Schnitte darzustellen?
Ich habe früher mit Pro/E gearbeitete, da war das problemlos möglich.
Bei CATIA habe ich für dieses Problem noch keine Lösung gefunden.

Übrigens, ich arbeite mit CATIA V5 R19

Danke für Eures Hilfe,
Simone

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Simone und herzlich Willkommen bei CAD.de  ,

natürlich ist das möglich. Dein Fehler wird sein das die Ansicht in der du den Schnitt erzeugen willst nicht aktiv ist (Rahmen der Ansicht muss ror sein und nicht blau). Aktiviere also die Ansicht (Doppelklick auf den Rahmen im Blatt oder direkt auf die Ansicht im Konstruktionsbau) und schon kannst du einen weiteren Schnitt ableiten

------------------
MFG Daniel

Systeminformation | Inoffizielle CATIA Hilfeseite | CATIA FAQ | Suche | TraceParts (Normteile...) | 3D Content Central (noch mehr Normteile...)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Daniel,
danke für die schnelle Antwort.
Ich habe mich wohl leider etwas "unglücklich" ausgedrückt in meiner Fragestellung, sorry.

Ich möchte in einer Ansicht mehrere verschiedene Teilschnitte unterbringen, sprich man sieht z.Bsp. eine Draufansicht und dort sind drei verschiedene Ausbrüche drin, die je eine Bohrung im Schnitt zeigen.
Also Teilschnitt A-A, B-B und C-C werden der selben Ansicht dargestellt.

Ich habe leider keine Vorlagezeichnung hier, die ich als Bild mit anhängen kann.

Danke für Deine/Eure Hilfe und einen guten Wochenstart,
Simone

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Du kannst doch in der Ansicht drei verschiedene nicht überlappende) Ausbrüche anbringen. Zur "Positionierung" eines Ausbruchs kannst du zB eine Bohrung in einer anderen Ansicht selektieren

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus Bernd,
ja, das wäre möglich, ist aber in meinen Augen nur eine Behelfslösung.

Es gibt also keine Möglichkeit, diese Ausbrüche als echte Schnitte "sauber" zu erzeugen?

Viele Grüße und danke für die schnelle Antwort,
Simone

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Wie wäre es mit einem "Stufenschnitt" (also nur ein Schnitt)
In Ausnahmefällen kann auch das Überlagern von einer "normalen" Ansicht mit Schnitten die Lösung sein (ggf muss Ansicht händisch nach bearbeitet werden)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus Bernd,
ein Stufenschnitt schneidet ja das ganze Teil, das möchte ich eigentlich vermeiden.
Ansichten überlagern und händisch nachbearbeiten ist aber auch nicht wirklich "sauber".
Ich hatte gehofft, CATIA hat ein Extra-Tool für diese Problematik.

Also kann ich davon ausgehen, dass CATIA in diesem Fall keine optimale Lösung bietet.
Immerhin weiss ich jetzt Bescheid, denn ich hatte schon befürchtet, dass ich nur noch nicht auf die richtige Lösung gekommen bin.

Danke für die Antworten,
Viele Grüsse Simone

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Servus Simone

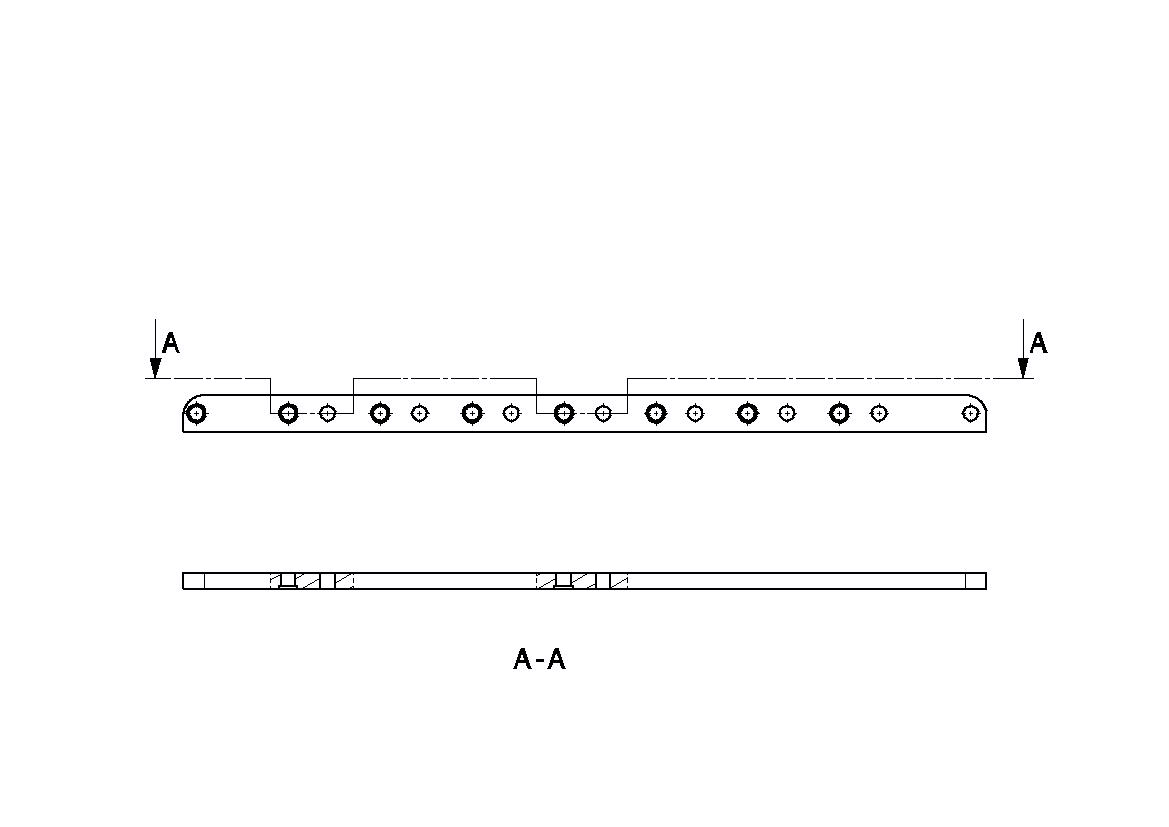

Alternativ würde auch ein Schnittverlauf der teilweise außerhalb des Bauteils läuft gehen (war nicht schön aber einfach)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
