Thema: Maß auf gegenüberlieg. Seite (3688 mal gelesen)
|
Pietzonka
Mitglied
Maschinening.
   Beiträge: 114
Registriert: 14.03.2006 Catia V5 R2019 SP9 Build Number 19
SolidWorks 2020 Standard
Win10 64 pro
Fujitsu Celsius
Xeon CPU E5-2643 V2 3.5 GHz, 16 GB
|
erstellt am: 17. Mai. 2010 14:20  <-- editieren / zitieren -->   Unities abgeben:
|
Landskronbier
Mitglied
Dipl.-Ing. in Fahrzeugkonstruktion
Beiträge: 271
Registriert: 27.07.2004 Win XP
CATIA V5 R19SP3
|
erstellt am: 17. Mai. 2010 14:26 <-- editieren / zitieren --> Unities abgeben: Nur für Pietzonka
|
Christian.O
Mitglied
Konstrukteur
Beiträge: 1212
Registriert: 17.07.2009
|
erstellt am: 17. Mai. 2010 14:26 <-- editieren / zitieren --> Unities abgeben: Nur für Pietzonka
Servus, du musst dein Bild nochmals hochladen, weil es nicht angezeigt wird. Tausch das "ß" durch ein "ss" aus. Dann müsste es gehn. ------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pietzonka
Mitglied
Maschinening.
Beiträge: 114
Registriert: 14.03.2006 Catia V5 R2019 SP9 Build Number 19
SolidWorks 2020 Standard
Win10 64 pro
Fujitsu Celsius
Xeon CPU E5-2643 V2 3.5 GHz, 16 GB
|
erstellt am: 17. Mai. 2010 14:39 <-- editieren / zitieren --> Unities abgeben:
|
RSchulz
Ehrenmitglied V.I.P. h.c.
Head of CAD, Content & Collaboration / IT-Manager
Beiträge: 5541
Registriert: 12.04.2007
|
erstellt am: 17. Mai. 2010 14:51 <-- editieren / zitieren --> Unities abgeben: Nur für Pietzonka
Hallo Stephan, um einem Maßsystem bzw. einer Kettenbemaßung ein Maß hinzuzüfügen, musst du "Auswalmodus für Bemaßungssystem" aktiv haben, Kettenbemaßung aktivieren, erst das Maßsystem und dann die neu zu bemaßende Geometrie auswählen. Wenn sich alle Maße in einem System befinden, sollte automatisch die Maßhilfslinie angepasst werden. Wenn nicht, dann einfach das System auswählen > rechte Maustaste > Eigenschaften > Profilkarte "System" > "abgesetzte Maßhilfslinie automatisch hinzufügen" deaktivieren > anwenden > aktivieren > anwenden, um die Genereierung nue anzustßen oder nur aktivieren, wenn noch nicht aktiviert war. HTH ------------------
MFG
Rick Schulz
 Nettiquette (CAD.de) - Was ist die Systeminfo? - Wie man Fragen richtig stellt. - Unities Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pietzonka
Mitglied
Maschinening.
Beiträge: 114
Registriert: 14.03.2006 Catia V5 R2019 SP9 Build Number 19
SolidWorks 2020 Standard
Win10 64 pro
Fujitsu Celsius
Xeon CPU E5-2643 V2 3.5 GHz, 16 GB
|
erstellt am: 17. Mai. 2010 15:04 <-- editieren / zitieren --> Unities abgeben:

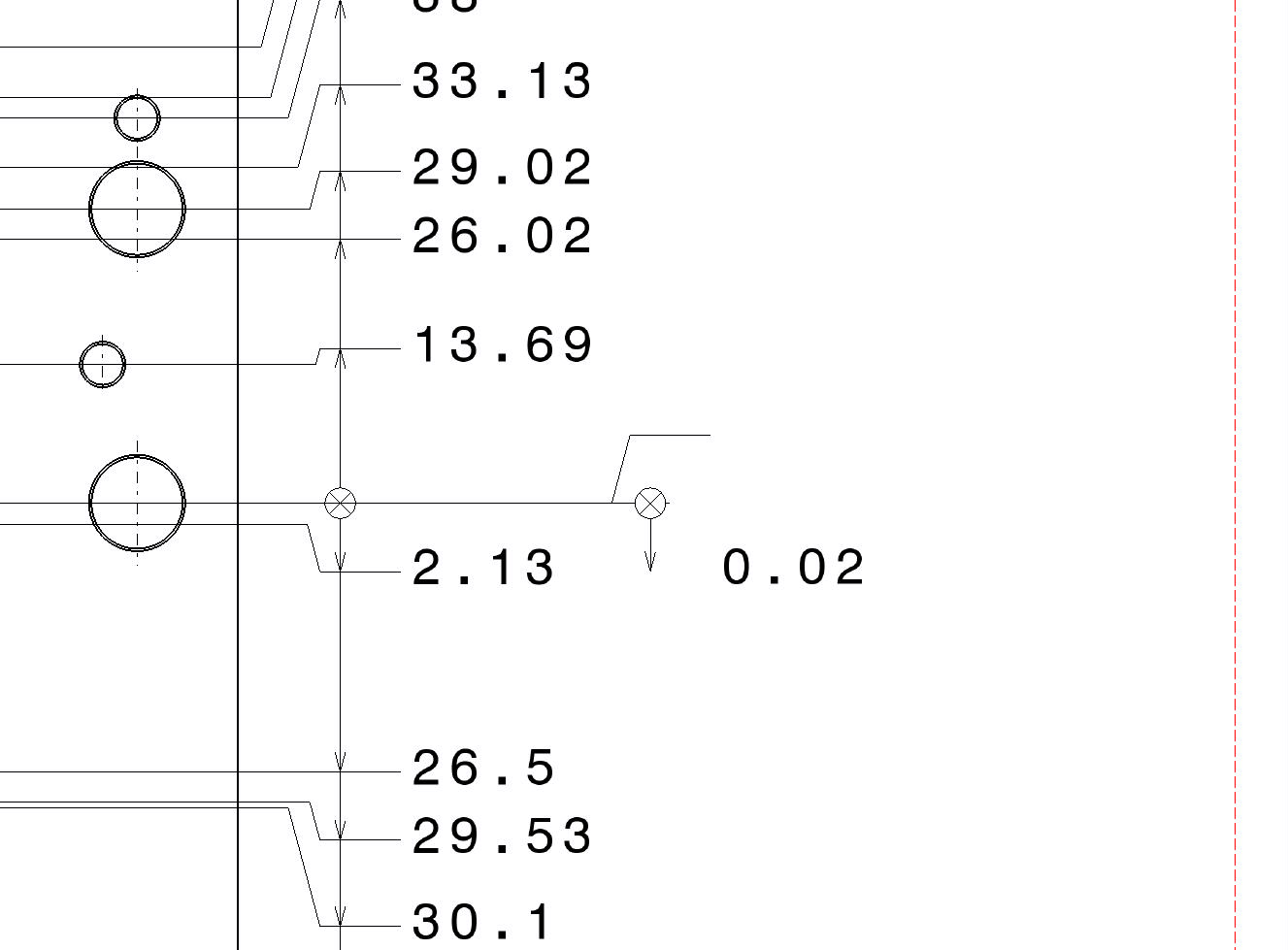

Danke für Deine Antwort, Rick! Original, also in üblicher Aneinanderreihung sieht sah es wie auf dem Bild aus. Mir ist es bisher nicht gelungen, in irgendeiner Weise das Maß 0,02 vernünftig zu positionieren.
Stephan
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stefan_r
Mitglied
Konstrukteur
Beiträge: 259
Registriert: 09.10.2001 WIN7 Pro
CATIA V5 R19SP3HF48
MD2 XM2 DP2+GAS+....
HP Z400 Intel®Xeon® W3565@3,20GHz /12GB
Nvidia Quadro FX1800 /259.70
|
erstellt am: 17. Mai. 2010 17:09 <-- editieren / zitieren --> Unities abgeben: Nur für Pietzonka
Hallo Stephan, Du musst das Maß zu dem bestehenden Bemaßungssystem hinzufügen. Dann sollte sich das Maß im richtigen Abstand zwischen bestehende Maße einordnen.
1. Den Schalter "Auswahlmodus für Bemaßungssystem" aktivieren.
2. Den Bemaßungsbefehl "Steigende Bemaßung" auswählen.
3. Das Bemaßungssystem wählen dem das zusätzliche Maß hinzugefügt werden soll. (Das Bemaßungssystem hängt nun am Mauszeiger)
4. Zu bemaßende Geometrien selektieren.
5. Bemaßungssystem positionieren (Einfach auf Blatt klicken) ------------------
Gruss Stefan R. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pietzonka
Mitglied
Maschinening.
Beiträge: 114
Registriert: 14.03.2006
|
erstellt am: 18. Mai. 2010 07:55 <-- editieren / zitieren --> Unities abgeben:
Hallo Stefan! Das letzte Bild zeigt die Bemaßung so, wie sie ohne Abzusetzen entsteht. Wenn ich das problematische Maß 0,02 erst später hinzu füge und auch zusätzlich noch "Bemaßung im System ausrichten" anwende, entsteht das gleiche Bild. Bemaße ich die Bohrung solo, ensteht der gleiche Fehler, der Wert steht nicht bei der Maßhilfslinie. Zur besseren Sichtbarkeit habe ich diese Bemaßung im ersten Bild etwas weiter rechts abgelegt. Mir scheint, dass Ihr offenbar nicht mit V5 R16 arbeitet und deshalb noch nie diesen Fehler hattet. MfG Stephan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stefan_r
Mitglied
Konstrukteur
Beiträge: 259
Registriert: 09.10.2001 WIN7 Pro
CATIA V5 R19SP3HF48
MD2 XM2 DP2+GAS+....
HP Z400 Intel®Xeon® W3565@3,20GHz /12GB
Nvidia Quadro FX1800 /259.70
|
erstellt am: 18. Mai. 2010 08:32 <-- editieren / zitieren --> Unities abgeben: Nur für Pietzonka
Hallo Stephan, wir arbeiten auch noch mit R16SP3, hatten diesen Fehler aber noch nicht bzw. solch kleine Maße. Ich konnte Dein Szenario jedoch nachstellen, bei einem Maß kleiner 0,0317mm springt bei mir das Maß und Maßlinie auf die falsche Seite. Bisher habe ich noch keine Idee das zu umgehen. Edit: Fehler tritt nur in negativer vertikaler Richtung auf (bei Bemaßung nach unten). Horizontal funktionierts. Scheint ein besonderes Faeture zu sein. ------------------
Gruss Stefan R. [Diese Nachricht wurde von stefan_r am 18. Mai. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stefan_r
Mitglied
Konstrukteur
Beiträge: 259
Registriert: 09.10.2001 WIN7 Pro
CATIA V5 R19SP3HF48
MD2 XM2 DP2+GAS+....
HP Z400 Intel®Xeon® W3565@3,20GHz /12GB
Nvidia Quadro FX1800 /259.70
|
erstellt am: 18. Mai. 2010 13:28 <-- editieren / zitieren --> Unities abgeben: Nur für Pietzonka
Hallo Stephan, in der Mittagspause hab ich bzgl. des "Bemaßungssystem" nochmal etwas getestet. Folgendes ist sowohl in R16SP03 als auch in R19SP05 aufgetreten (beide mit CATIA ISO-Zeichnungsstandard): Horizontales Bemaßungssystem funktioniert. Vertikales Bemaßungssystem funktioniert bis zu einem Kleinstmaß von 0,03163mm. Werden kleinere Maße erzeugt, dann springen Maßzahl und Maßlinie auf die gegenüberliegende Seite (Bug)  . Die Maßhilfslinie bleibt an richtiger Position stehen. Dies passiert nur bei absolut vertikaler Bemaßung. Wird die Bemaßung minimal aus der senkrechten gedreht, funktioniert diese wieder wie sie soll. ------------------
Gruss Stefan R. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pietzonka
Mitglied
Maschinening.
Beiträge: 114
Registriert: 14.03.2006
|
erstellt am: 18. Mai. 2010 13:37 <-- editieren / zitieren --> Unities abgeben:
Danke für Deine Mühe! Jetzt habe ich nur noch eine Frage, lohnt es, DS darüber zu informieren?
Diesbezüglich habe ich noch keine Erfahrungen gesammelt! Meine Lösung sieht so aus, dass ich den Wert nach außen verschiebe, dann einen schnöden Pfeil zur Maßhilfslinie ziehe.
Das sieht nicht ästhetisch aus ... MfG Stephan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
