Hallo

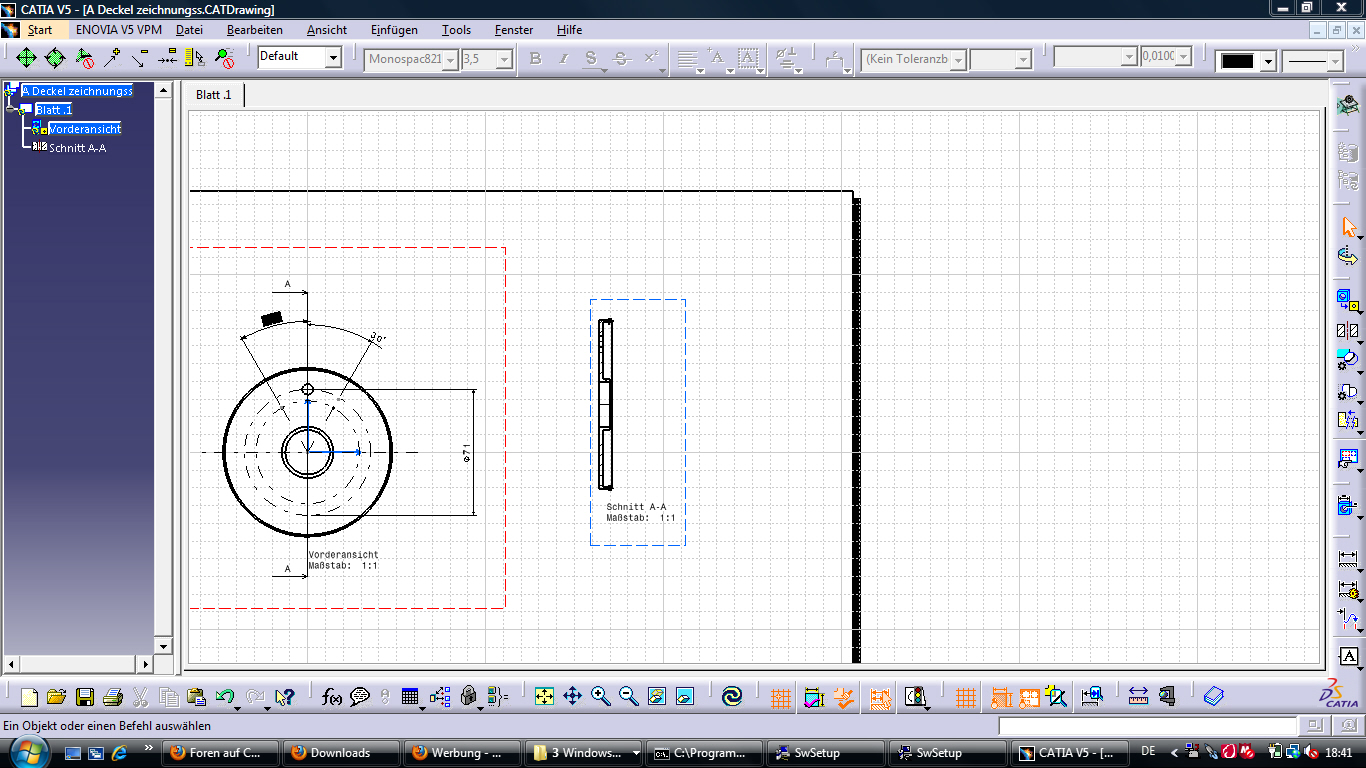

ich bin neu hier im Forum und stelle wahrscheinlich eine total triviale Frage, für das schon mal Entschuldigung,aber ich finde nach langen langen Suchen ,nicht die Ursache für mein Problem . Und zwar hab ich im drafting einen Schnitt A-A durchgeführt jetzt wird aber im Schnittbild jeweils die Enden oben und unten der Kanten mit einem dicken fetten Kasten angezeigt, wie kann des sein ? bzw. wie kann ich des beheben ?

Danke schön schonmal !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo TimTaler20,

willkommen im Forum!

Schau mal hier:
" TARGET=_blank>http://catia.cad.de/index.php/faq/zeichnungserstellung/38-bei-einem-geschnittenen-bauteil-sehe-ich-keine-schraffur-sondern-nur-eine-dicke-linie

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke schön für die Antwort !

Ich kann aber leider nur eine Line anfassen und dort die Linieneigenschaftenändern, aber nichts was schraffur betrifft sondern nur Liniendicke usw.

gruss

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

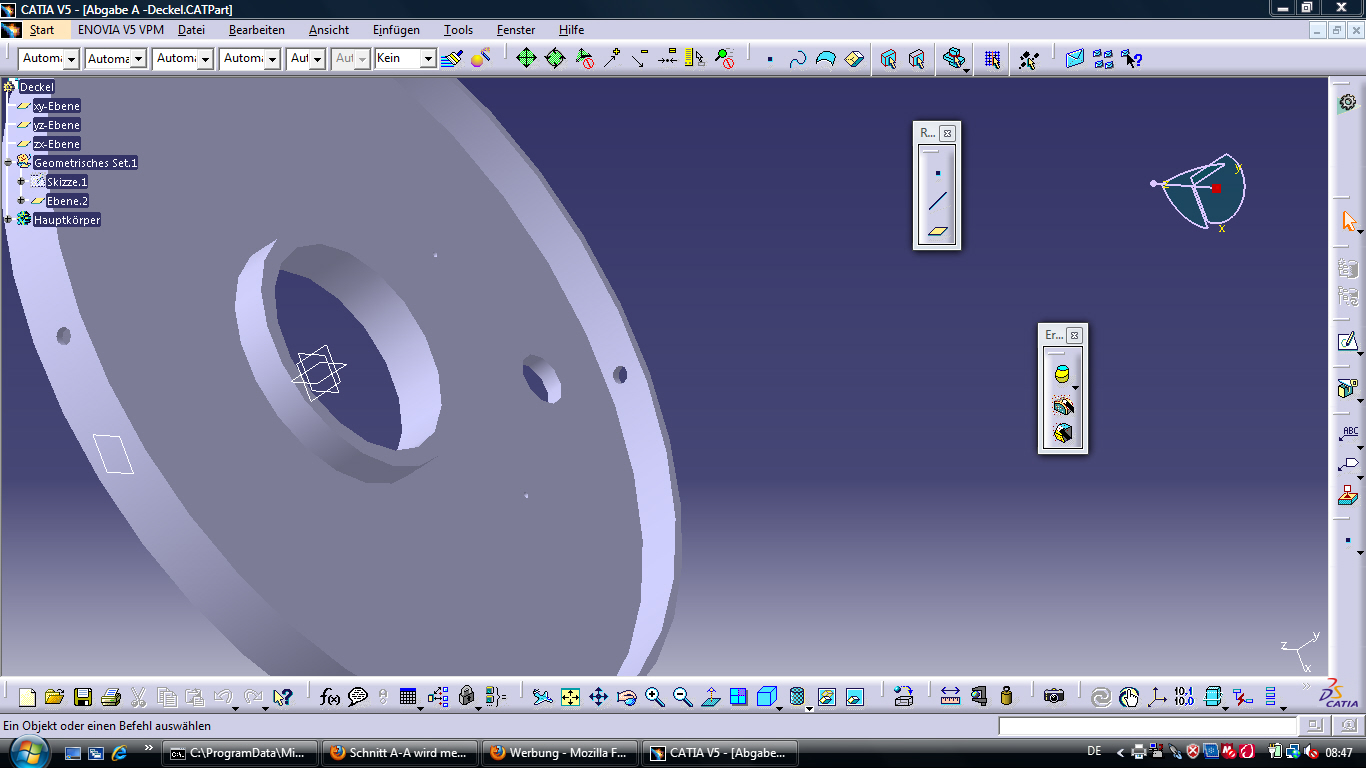

wie sieht eigentlich der Rand deines Models aus (3D)? Ist der irgendwie umgestülpt oder so? Ich glaub das hier eher das Problem liegt.

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


also ist er eigentlich nicht die scheibe hat nur nen rad bei dem alle 90 grad ein kleines bohrloch ist ...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

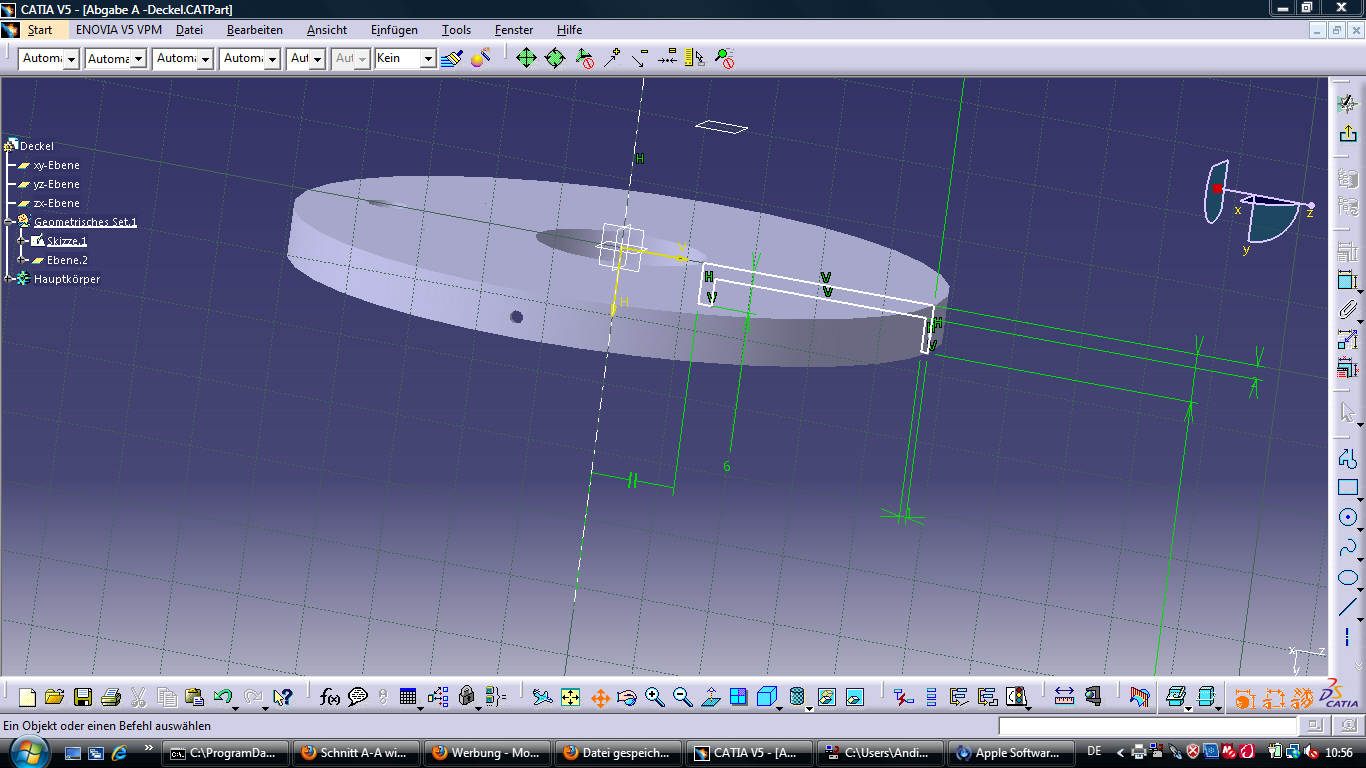

durch dein Bild ist mir weigstens klar warum bei deiner Vorderansicht der äußerste Kreis so dick ist. Kann es sein, dass du bei deinem Schnitt die Strichstärke beim äußeren Rand verändert hast? Kannst du noch ein Bild von deinem Schnitt hochladen wo man nur den Schnitt größer sieht bzw. ein Bild vom Rand?

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

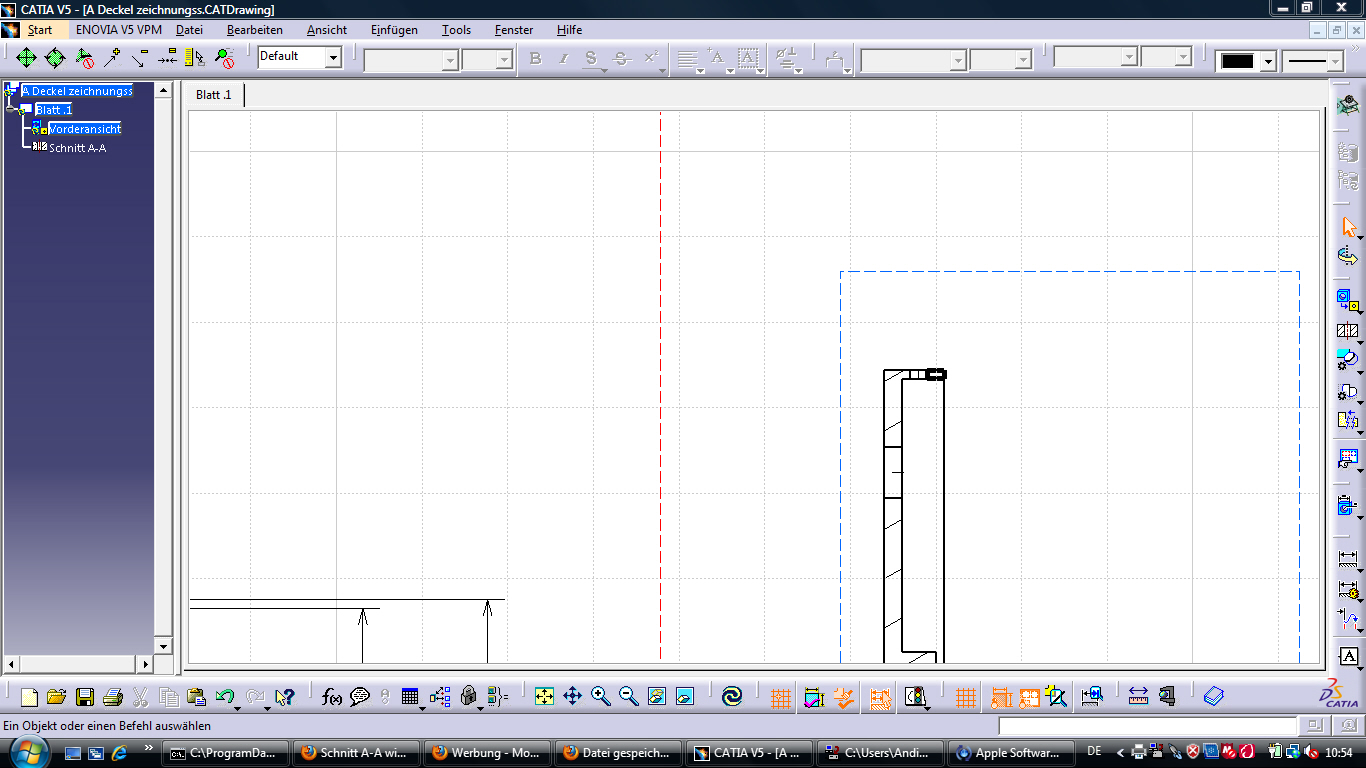

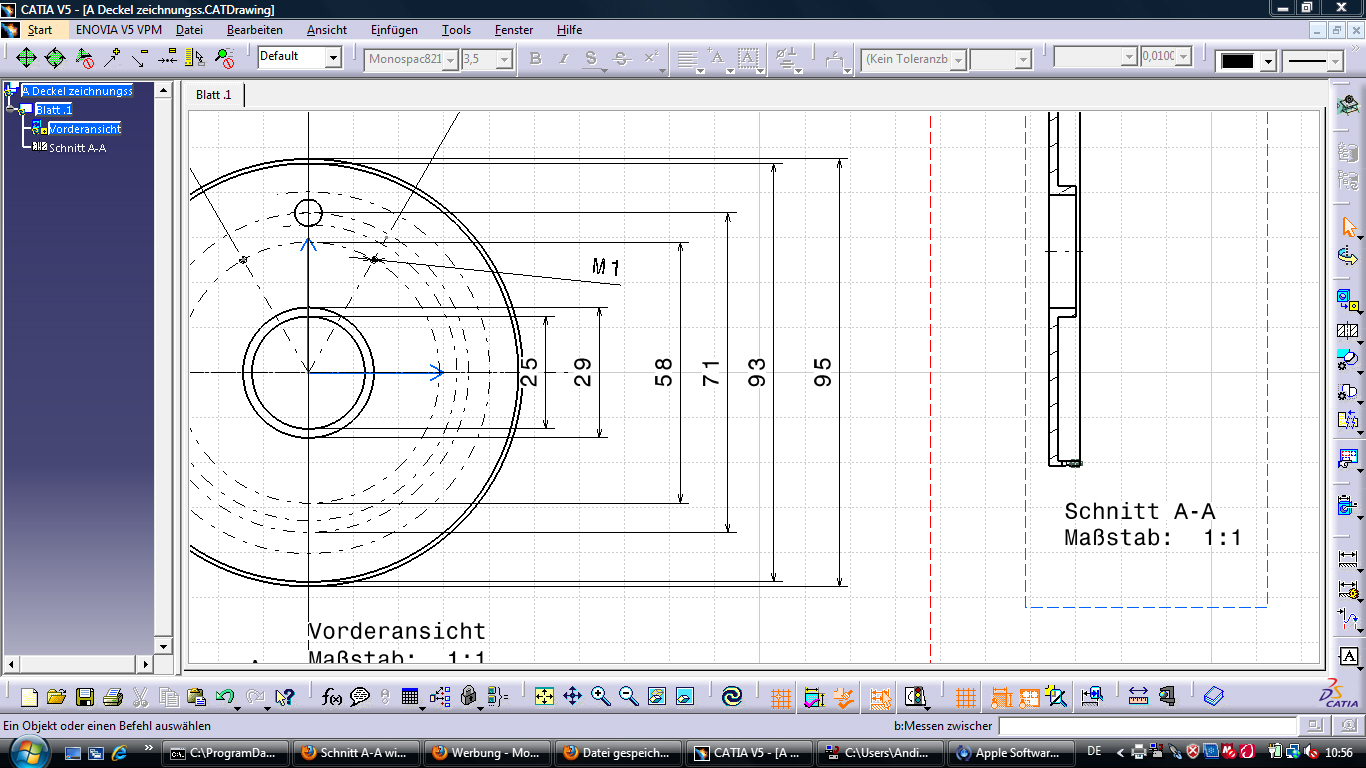

detailaufnahme.jpg detailaufnahme2.jpg detailaufnahme3.jpg

danke für deine Hilfe !

ne also ich hab nur die vorderansicht von partdesign in drafting implementiert und dann einen normalen abgesetzten schnitt durchgeführt und dann war des ergebnis wie gezeigt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mörchen hat recht, dein Schraffur ist zu grob
Dort wo der Schraffur richtig dargestellt wird kannst du mit Doppelklick die Eigenschaften der Schraffur aufrufen und der Linienabstand verringern

------------------
- Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

super vielen dank genau das war es

vielen herzlichen Dank , ihr seid Spitze !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


jetzt muss ich noch einmal stören...tschuldigung...
bei einfügen von nem rahmen wird aber nur des symbol angezeigt aber nich der Textrahmen mit bezeichung,werkstoff usw....

danke !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

du musst das "ü" beim Namen vom Bild in ue umschreiben, da wir sonst das Bild nicht sehen können.

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

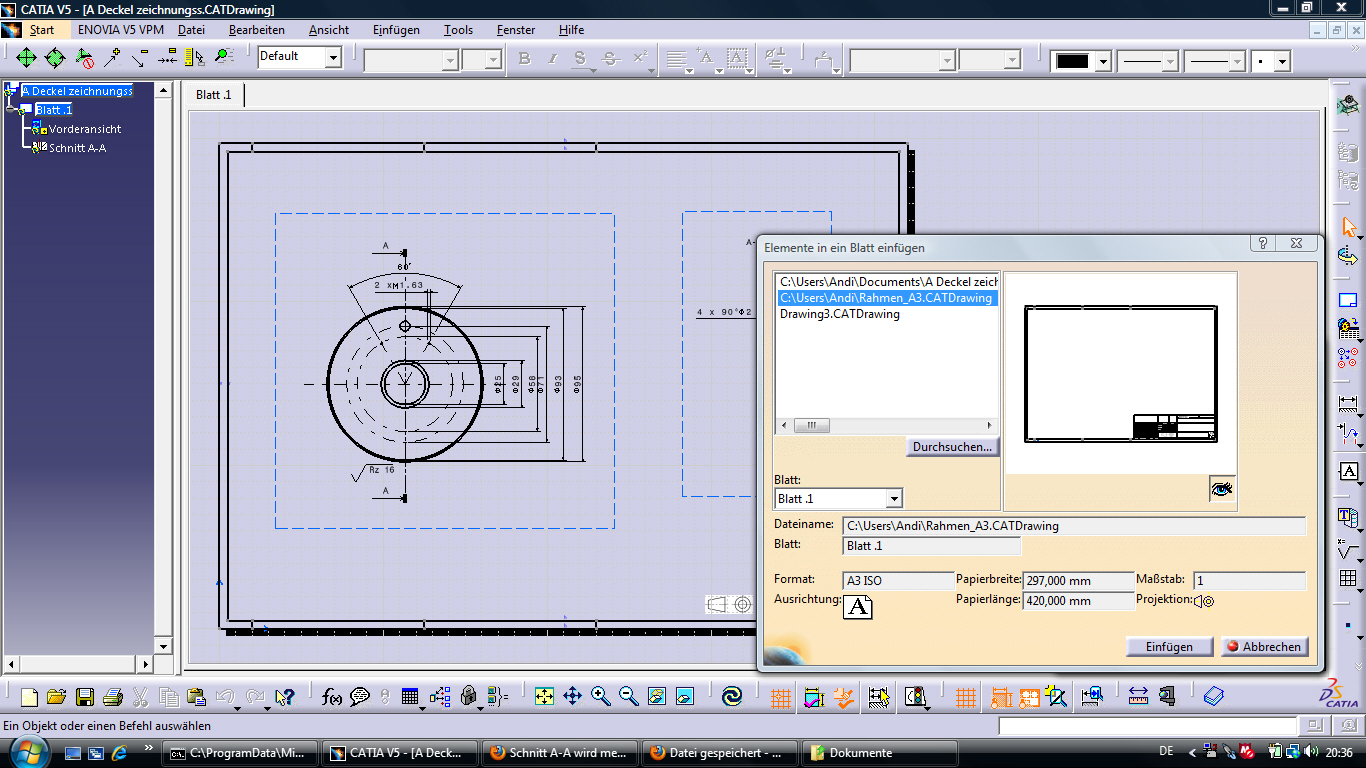

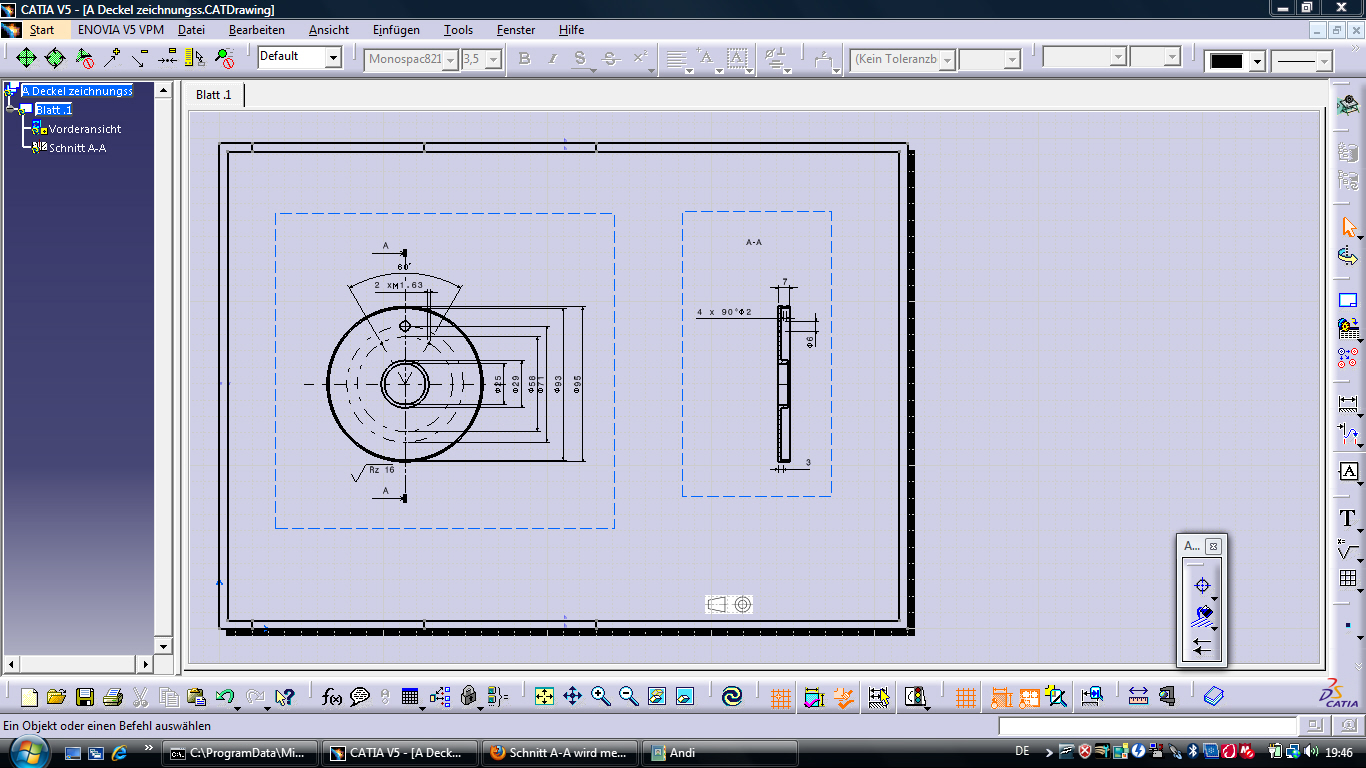

so jetzt ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

willst du den Rahmen mit den Befehl "Frame und Titel Block" einfügen? Hast du eine Fehlermeldung erhalten?
Dem Bild zufolge wurden aber 2 Rahmenlinien erzeugt.

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

nein mit seite einrichten und da haben wir nen vorgefertigten rahmen mit schriftfeld ,aber des schriftfeld wird nicht angezeigt ...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

kann es sein, dass du statt den Rahmen was falsches, sprich nur das Symbol zum Einfügen ausgewählt hast? Den Rahmen den du einfügen willst ist doch sicher auf einer Zeichnung. Wenn du diese Drawing öffnest, siehst du dann dort den Rahmen?

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ne ich seh alles in der vorschau aber in der tat wird dann nur das symbol dargestellt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


so

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

seltsam, weil dir ja ein paar Linien von deiner Vorlage erstellt werden. Du könntest sonst die Ursprungsdrawing öffen und dort vom Sheetbackground den Rahmen mit Schriftkopf kopieren und in deine Zeichnung einfügen.

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

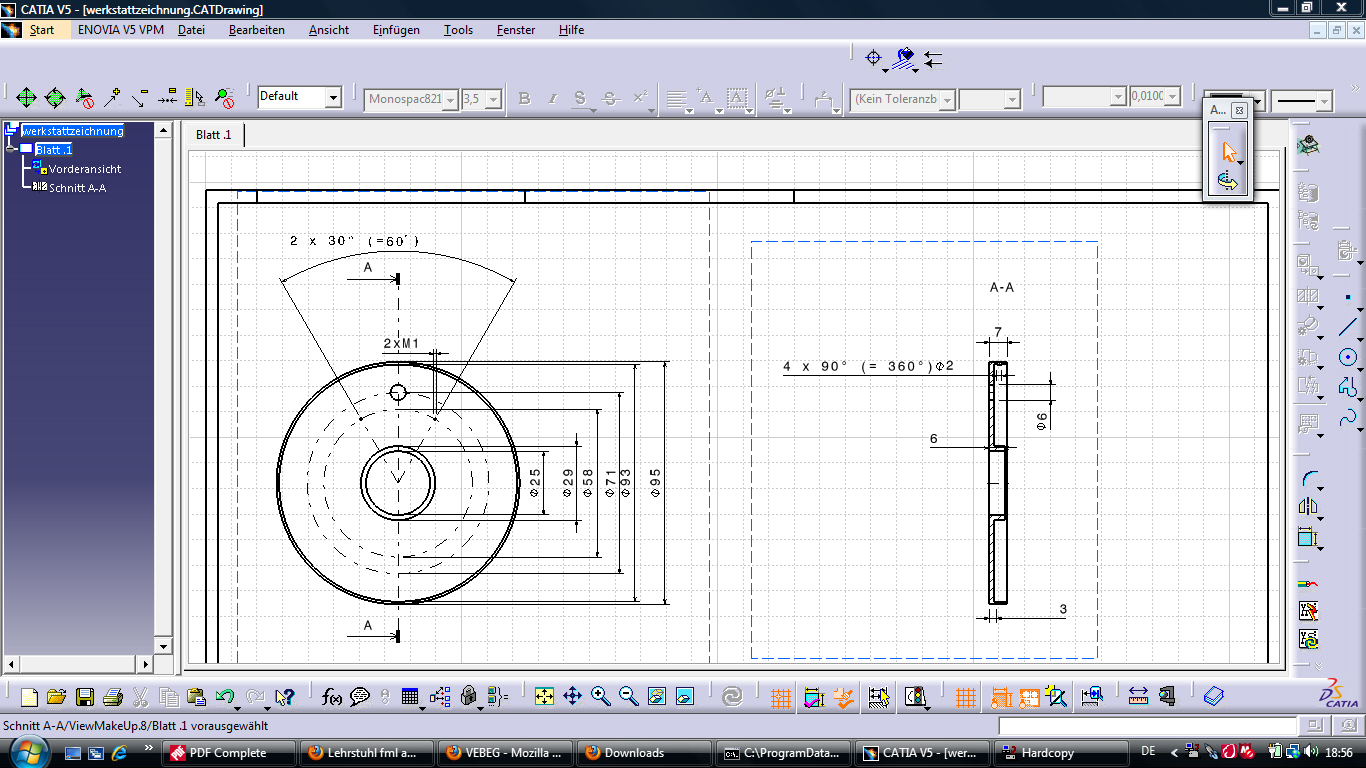

ist meine bemaßung der beiden m1 gewinde richtig und auch die Angabe im Schnitt über die 4 gleichen Bohrlöcher ?

danke !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
