Thema: Schraffur von Materialkatalog in Zeichnung (1660 mal gelesen)

joachim schönherr
Mitglied
Designer

Senden Sie eine Private Message an joachim schönherr

Schreiben Sie einen Gästebucheintrag für joachim schönherr

Beiträge: 119
Registriert: 08.01.2002

erstellt am: 24. Feb. 2010 14:45

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo zusammen,
ich habe mal wieder ein kleines Problemchen...für Euch hier sicherlich nur eine Kleinigkeit ;-).
Ich habe einen Materialkatalog erzeugt. In diesem habe ich im Reiter drafting Schraffuren festgelegt. Ich bin davon ausgegangen das diese Schraffur auch in der zeichnung im schnitt dieses Bauteils angezeigt wird. Das macht V5 bei mir leider nicht. Kann man das in den tools options einstellen? Wenn ja wie und wo?
Danke für Eure Hilfe !!!
Gruß vom Rhein Joachim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Landskronbier
Mitglied
Dipl.-Ing. in Fahrzeugkonstruktion

Senden Sie eine Private Message an Landskronbier

Schreiben Sie einen Gästebucheintrag für Landskronbier

Beiträge: 271
Registriert: 27.07.2004

Win XP
CATIA V5 R19SP3

erstellt am: 24. Feb. 2010 15:04

<-- editieren / zitieren -->

Unities abgeben:

Nur für joachim schönherr

Hallo,
ich habe es gerade mal selbst getestet und muss sagen, das funktioniert wunderbar bei mir.
Hast du auch wirklich das Material dem Body im 3D zugeordnet?
Ansonsten weiß ich auch nicht, wieso es bei dir nicht geht

------------------
MfG Martin
maba-engineering
XING

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

joachim schönherr
Mitglied
Designer

Beiträge: 119
Registriert: 08.01.2002

erstellt am: 24. Feb. 2010 15:20

<-- editieren / zitieren -->

Unities abgeben:

Das gibts doch nicht... ich habe das Material dem Part body zugeordnet. nicht dem Body wo die geometrie erstellt wurde. Allerdings habe ich den Body mit geometrie mit einem ADD in den Part Body verknüpft. wenn ich die Materialzuordnung in den Body mache und nicht in den Part Body funst es....Müsste aber doch auch funktionieren wenn das material im part body ist oder nicht ????
Danke für den Tip !!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Landskronbier
Mitglied
Dipl.-Ing. in Fahrzeugkonstruktion

Beiträge: 271
Registriert: 27.07.2004

Win XP
CATIA V5 R19SP3

erstellt am: 24. Feb. 2010 15:30

<-- editieren / zitieren -->

Unities abgeben:

Nur für joachim schönherr

Hmm, sollte auch bei einer Materialdefinition auf den PartBody funktionieren, wäre ja auch der richtige Weg. Also, wie gesagt bei mir tut es.

------------------
MfG Martin
maba-engineering
XING

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

joachim schönherr
Mitglied
Designer

Beiträge: 119
Registriert: 08.01.2002

erstellt am: 24. Feb. 2010 15:37

<-- editieren / zitieren -->

Unities abgeben:

ich versuch nochmal ein bisschen damit rum ...
Danke nochmal.
Gruß Joachim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater

Senden Sie eine Private Message an thomasacro

Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3731
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 24. Feb. 2010 19:42

<-- editieren / zitieren -->

Unities abgeben:

Nur für joachim schönherr


Hi Joachim.

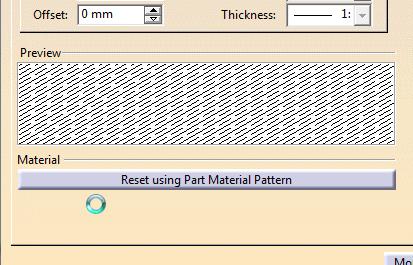

Wenns immer noch nicht klappt, mach mal einen Doppelklick auf die "falsche" Schraffur. Siehst du dort auch diese Einstellmöglichkeit? Drück dann mal auf den Schalter, ob sich was ändert...

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
