Autor Thema:  fehlerhafte Darstellung von Bezugslinien-Pfeilen (4574 mal gelesen)
Fireflyer
Mitglied
Student

Sehen Sie sich das Profil von Fireflyer an!   Senden Sie eine Private Message an Fireflyer  Schreiben Sie einen Gästebucheintrag für Fireflyer

Beiträge: 3
Registriert: 27.01.2010

 erstellt am: 27. Jan. 2010 22:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo liebe CAD.de-Community,

wie der Titel schon andeutet, habe ich ein Problem mit der Darstellung von Bezugslinien-Pfeilen im Drafting-Modus. Vorneweg: Die Sache beschäftigt mich schon über ein Jahr und ich hab das Internet hoch und runter abgesucht sowie beinahe jeden Parameter in den Standards geändert, ohne Erfolg. Deshalb wende ich mich nun euch!

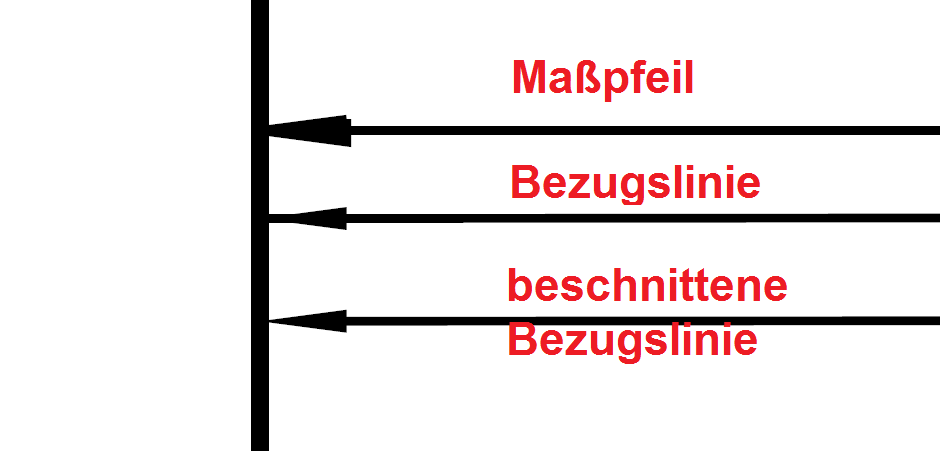

Das Problem ist, dass Catia die gefüllten Pfeile der Bezugslinien (z.B. von "Text mit Bezugslinie" oder "Rauhigkeitssymbol") erstens nicht richtig spitz darstellt und zweitens nicht in der Größe der Maßpfeile (wie sie eigentlich sein müssten).

Die Bezugspfeile sind vorne irgendwie so dünn, dass die Bezugslinie darunter zum Vorschein kommt. Spitz bekommt man sie natürlich, wenn man der Bezugslinie eine Unterbrechung hinzufügt, was aber sehr umständlich und bezüglich der Größe auch keine Lösung ist.

Hat jemand eine Idee, was ich noch versuchen könnte? Vielleicht ist es ja nur ein kleine Einstellung die ich immer übersehen habe!?


Großen Dank schonmal im Voraus!

Grüßle,

Joe

PS: Das Problem tritt wohl bei allen Versionen v5R16-R19 und auch bei meinen Kollegen auf.
