Thema: Zeichnungsansicht mehrere Körper (5115 mal gelesen)
|
lpeschechonow
Mitglied
Dipl. Ing. Maschinenbau
   Beiträge: 40
Registriert: 21.05.2008 Windows XP 64
Pro/Engineer Wildfire 3 (M160)
|
erstellt am: 21. Jan. 2010 08:56  <-- editieren / zitieren -->   Unities abgeben:
Hallo alle zusammen, hab da ein kleines Problem und weis auch gar nicht ob so was in Catia V5 R19 möglich ist.
Hab ein Produkt_1.Product dem Produkt_2.Product angehängt wurde.
Produkt_2.Product enthält den Part_1 der aus 2 Körpern besteht (durch ein und ausblenden im Produkt_1.Product angezeigt). Die zwei Körper in einem Part hat den Grund, das es nur ein Bauteil ist das von zwei verschiedenen Lieferanten geliefert wird mit kleinen Unterschieden und dass das Bauteil nur eine Positionsnummer im ZSB haben muss. Produkt_1.Product
Produkt_1.Drawing
Produkt_2.Product
Part_1.Part
Körper_1
Körper_2 Jetzt möchte ich zwei Ansichten in Produkt_1.Drawing erstellen,
eine Ansicht vom Körper_1 und die andere vom Körper_2.
Ist so etwas machbar, wenn ja wie kann ich so etwas erstellen. Danke in voraus. lpeschechonow Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 21. Jan. 2010 09:00 <-- editieren / zitieren --> Unities abgeben: Nur für lpeschechonow
Hallo lpeschechonow, es geht. Du klickst das Icon für Deine Ansicht an, wechselst ins 3D, klickst zuerst den gewünschten Körper im Strukturbaum an und dann die Ebene. Dann weiter wie gewohnt. ------------------
Gruß
Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
lpeschechonow
Mitglied
Dipl. Ing. Maschinenbau
Beiträge: 40
Registriert: 21.05.2008 Windows XP 64
Pro/Engineer Wildfire 3 (M160)
|
erstellt am: 21. Jan. 2010 09:23 <-- editieren / zitieren --> Unities abgeben:
Als erstes viellen Dank für eine schnelle Antwort. Wenn der Körper_2 aber ausgeblendet ist und nur der Körper_1 im Produkt zu sehen ist,
kann er mir Ihn doch garnicht erstellen oder später im Drawing anzeigen, oder?
Gibt es eine Funktion das er mir Ihn in der Ansicht trotzdem anzeigt obwohl
der Körper ausgebledet ist? Danke in voraus lpeschechonow Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian.O
Mitglied
Konstrukteur
Beiträge: 1212
Registriert: 17.07.2009
|
erstellt am: 21. Jan. 2010 09:29 <-- editieren / zitieren --> Unities abgeben: Nur für lpeschechonow
Servus, du blendest den Körper2 ein. Danach wie Mörchen schon geschrieben hat, die Ansicht erstellen. Danach musst du die Ansicht aber mit RMT auf den Ansichtsrahmen -> Properties -> Lock sperren, damit du kein Updaten mehr auf die Ansicht machen kannst. Denn dann ist wieder alles weg. Wenn die Ansicht gesperrt ist kannst du an der Ansicht z.B.: kein Maß mehr erstellen. Somit zuerste die Ansicht bearbeiten und dann erste sperren. Danach den Körper2 aus deinem Part1 ausblenden. Szenen kannst du hier keien anwenden, weil diese nur bis Partebene funktioniert. d.h. wenn du trotzdem den Körper2 einblendest ist dieser dann in den anderen Szenen auch eingeblendet. ------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
lpeschechonow
Mitglied
Dipl. Ing. Maschinenbau
Beiträge: 40
Registriert: 21.05.2008 Windows XP 64
Pro/Engineer Wildfire 3 (M160)
|
erstellt am: 21. Jan. 2010 10:36 <-- editieren / zitieren --> Unities abgeben:
Hallo, danke für die Antwort. Wenn ich die Ansicht sperre, besteht die Möglichkeit bei Änderungen sie wieder
zu entsperren um die Ansicht zu Aktualisieren (besteht immer noch die Verknüpfung)? Danke in voraus lpeschechonow Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian.O
Mitglied
Konstrukteur
Beiträge: 1212
Registriert: 17.07.2009
|
erstellt am: 21. Jan. 2010 10:48 <-- editieren / zitieren --> Unities abgeben: Nur für lpeschechonow
Servus, der Link zum Körper2 bleibt weiterhin bestehen. Der Nachteil an dieser Variante ist, dass du die restlichen Sachen die du nicht benötigst bei eine Update alle wieder ausblenden musst und danach wieder die Ansicht sperren und die anderen Körper einblenden. Für einen "außenstehenden" Konstrukteur ist es am Anfang schwer nachzuvollziehen wie du die Ansicht erstellt hast. ------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stefan_r
Mitglied
Konstrukteur
Beiträge: 259
Registriert: 09.10.2001 WIN7 Pro
CATIA V5 R19SP3HF48
MD2 XM2 DP2+GAS+....
HP Z400 Intel®Xeon® W3565@3,20GHz /12GB
Nvidia Quadro FX1800 /259.70
|
erstellt am: 22. Jan. 2010 08:21 <-- editieren / zitieren --> Unities abgeben: Nur für lpeschechonow
Hallo lpeschechonow, da Du von zwei verschiedenen Teilen sprichst, würde ich auch zwei eindeutig verschiedene Teile, sprich 2 Parts machen. In der Baugruppenzeichnung diese dann mittels den Überlastungseigenschaften darstellen oder ausblenden lassen. Solange beide Teile im 3D sichtbar sind werden diese auch entsprechend der Einstellungen in den Überlastungseigenschaften dargestellt. Du kannst für jede Ansicht eigene Überlastungseigenschaften einstellen. ------------------
Gruss Stefan R. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
lpeschechonow
Mitglied
Dipl. Ing. Maschinenbau
Beiträge: 40
Registriert: 21.05.2008 Windows XP 64
Pro/Engineer Wildfire 3 (M160)
|

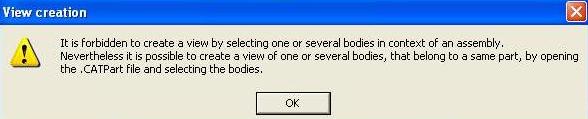

erstellt am: 22. Jan. 2010 08:48 <-- editieren / zitieren --> Unities abgeben:
|
Christian.O
Mitglied
Konstrukteur
Beiträge: 1212
Registriert: 17.07.2009
|
erstellt am: 22. Jan. 2010 09:37 <-- editieren / zitieren --> Unities abgeben: Nur für lpeschechonow
Servus, ich bekomm die gleiche Meldung wenn ich einen Körper innerhalb des Products auswähle. Mein Vorschlag wäre alle anderen Teil auszublenden und dann die Ansicht zu erstellen. Danach die Ansicht sperren und alle benötigten Bauteile wieder einblenden. ------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
