Autor Thema:  2D-Zeichnung im 3D-Arbeitsbereich (5330 mal gelesen)
Arno-1967
Mitglied
CAD-Konstrukteur

Sehen Sie sich das Profil von Arno-1967 an!   Senden Sie eine Private Message an Arno-1967  Schreiben Sie einen Gästebucheintrag für Arno-1967

Beiträge: 9
Registriert: 15.02.2008

- R16
- R17
- R18
- R24
- R26

erstellt am: 10. Jan. 2010 11:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Guten Tag, zusammen!

Was muss ich einstellen, um wie im Beispielbild meine 2D-Zeichnungen im 3D-Arbeitsbereich sehen zu können.

Im voraus vielen Dank für Eure Hilfe.

Gruß

Arno-1967

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

DanielFr.
Ehrenmitglied V.I.P. h.c.
Manager


Sehen Sie sich das Profil von DanielFr. an!   Senden Sie eine Private Message an DanielFr.  Schreiben Sie einen Gästebucheintrag für DanielFr.

Beiträge: 2506
Registriert: 10.08.2005

HP Compaq 8710w, Intel Core Duo T7700, 2,40 Ghz, 3GB RAM, Windows XP Professionel @32bit, Quadro FX 1600M, CATIA V5 R19 SP3

erstellt am: 10. Jan. 2010 12:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Arno-1967 10 Unities + Antwort hilfreich




Hallo,

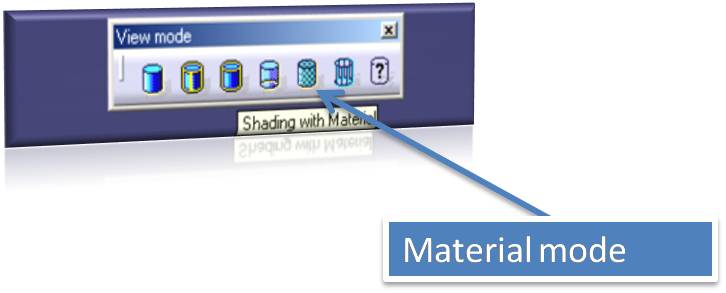

du musst den material mode aktivieren. Ist auf der Symbolleiste "View mode". Ich denke die Bilder wurden erzeugt in dem du den drei Flächen ein Material zugewiesen hast. Dieses Material wird eben nur im material mode angezeigt

------------------
MFG Daniel

Systeminformation | Inoffizielle CATIA Hilfeseite | CATIA FAQ | Suche | TraceParts (Normteile...) | 3D Content Central (noch mehr Normteile...)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 10. Jan. 2010 13:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Arno-1967 10 Unities + Antwort hilfreich




Hallo zusammen.

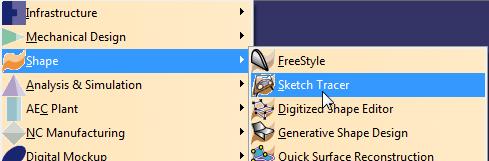

Ich muss Daniel da leider widersprechen: Klar geht das so, wie du beschrieben hast, aber hier wird es sich aller wahrscheinlichkeit nach um die Workbench "Sketch Tracer" handeln.
Somit handelt es sich auch nicht um die technische Zeichnung (Die könntest du nämlich nicht direkt darstellen) sondern um ein .bmp oder .jpg, welches über die gerade genannte Workbench angezeigt wird, um das/die Teil/e zu konstruieren. Also sind die Bilder am ANFANG des Konstruktionsprozesses, und nicht am Ende, wie dies bei CadDrawings der Fall wäre.

------------------
gruß, Tom

[Diese Nachricht wurde von thomasacro am 10. Jan. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arno-1967
Mitglied
CAD-Konstrukteur

Sehen Sie sich das Profil von Arno-1967 an!   Senden Sie eine Private Message an Arno-1967  Schreiben Sie einen Gästebucheintrag für Arno-1967

Beiträge: 9
Registriert: 15.02.2008

erstellt am: 10. Jan. 2010 15:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke, Tom!

Dann habe ich hier die falsche Darstellung aus dem Internet gewählt, um mein Problem zu beschreiben.

Eigentlich möchte ich die 2D-Zeichnung im 3D-Arbeitsbereich sehen können, während ich an dem Modell arbeite. Wenn ich das Modell im „Raum“ drehe, bewegt sich die Zeichnung wie ein schwebendes Blatt mit.

Ich habe das schon einmal bei einem Kunden gesehen aber damals nicht danach gefragt, was ich bei CATIA einstellen muss, um meine Zeichnung im 3D-Bereich sehen zu können.

------------------
Schöne Grüße von

ARNO-1967

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 10. Jan. 2010 15:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Arno-1967 10 Unities + Antwort hilfreich

Hi Arno.
Dann scheinst du die Workbench START--MECHANICAL DESIGN--2D LAYOUT FOR 3D DESIGN gesehen zu haben.
Da du Deine Systeminfo nicht ausgefüllt hast, kann ich Dir leider nicht sagen, ob Du das hast, da es noch nicht lange in CATIA enthalten ist.

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arno-1967
Mitglied
CAD-Konstrukteur

Sehen Sie sich das Profil von Arno-1967 an!   Senden Sie eine Private Message an Arno-1967  Schreiben Sie einen Gästebucheintrag für Arno-1967

Beiträge: 9
Registriert: 15.02.2008

erstellt am: 10. Jan. 2010 16:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Super, habe ich! Werde ich morgen einmal ausprobieren.

VIELEN DANK!

------------------
Schöne Grüße von

ARNO-1967

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
