Hallo,

ich bin etwas neu in der CATIA Szene. Mein Problem ist, ich hab einen Drehteil, den ich bemaßen möchte. Auf dem Drehteil gibt es zwei Bohrungen, eine mit Gewinde eine ohne. Sobald ich die zweite Bohrung freischneide, dann verschwindet das Gewinde bei der ersten Bohrung. Könntet ihr mir diesbezüglich vielleicht helfen?

Danke für die Hilfe,
bny

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo bny und herzlich willkommen im Forum,
die Ursache für dein Problem ist mir irgendwie nicht wirklich klar. Vll. wäre ein Screenshot hilfreich.

------------------
MFG
Rick Schulz
      Nettiquette (CAD.de)  -  Was ist die Systeminfo?  -  Wie man Fragen richtig stellt.  -  Unities

Konfuzius sprach: "Wer sich das Alte noch einmal vor Augen führt, um das Neue zu verstehen, der kann anderen ein Lehrer sein."

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ParallelsPicture1.png ParallelsPicture2.png ParallelsPicture3.png

Hallo,

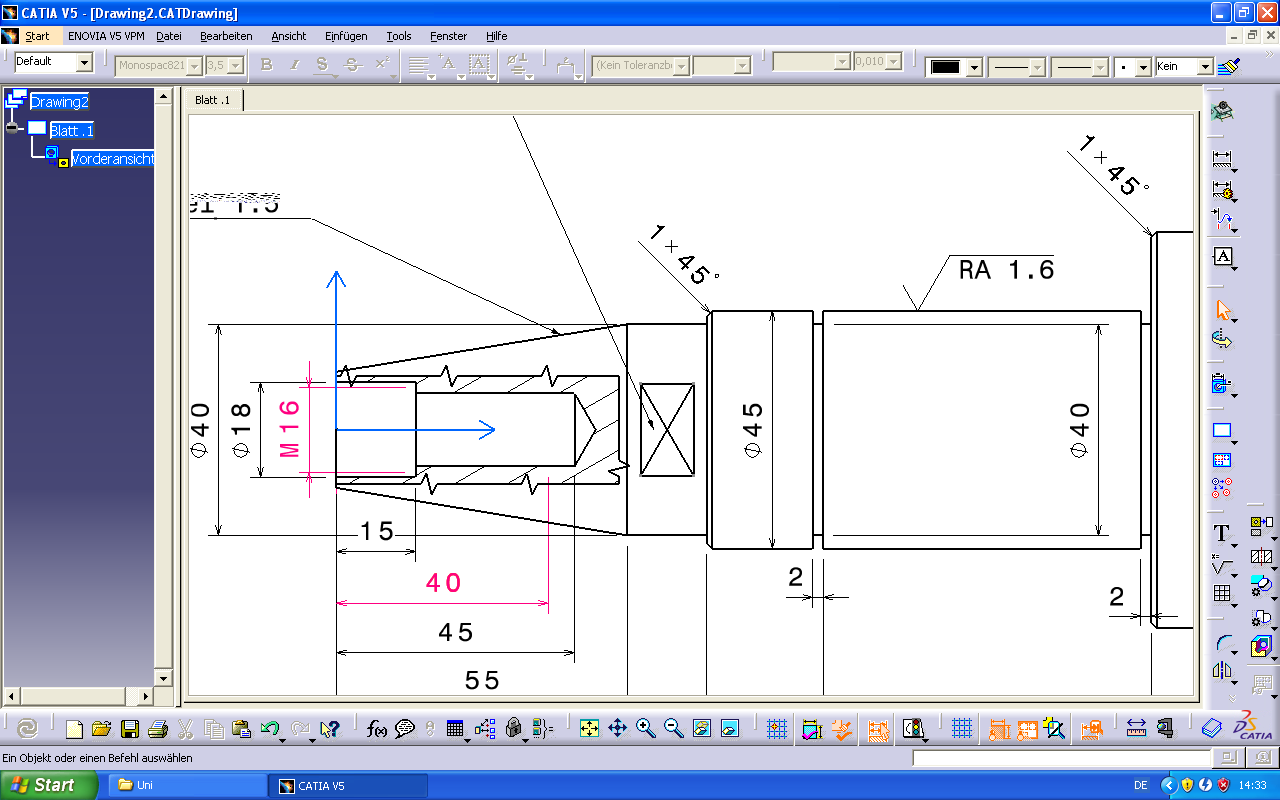

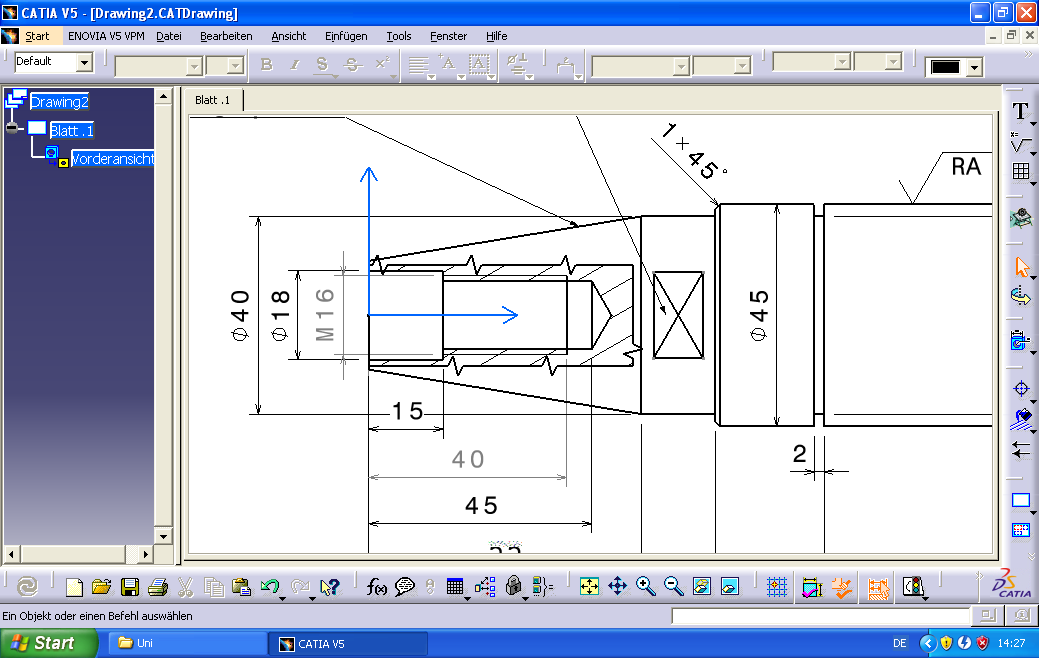

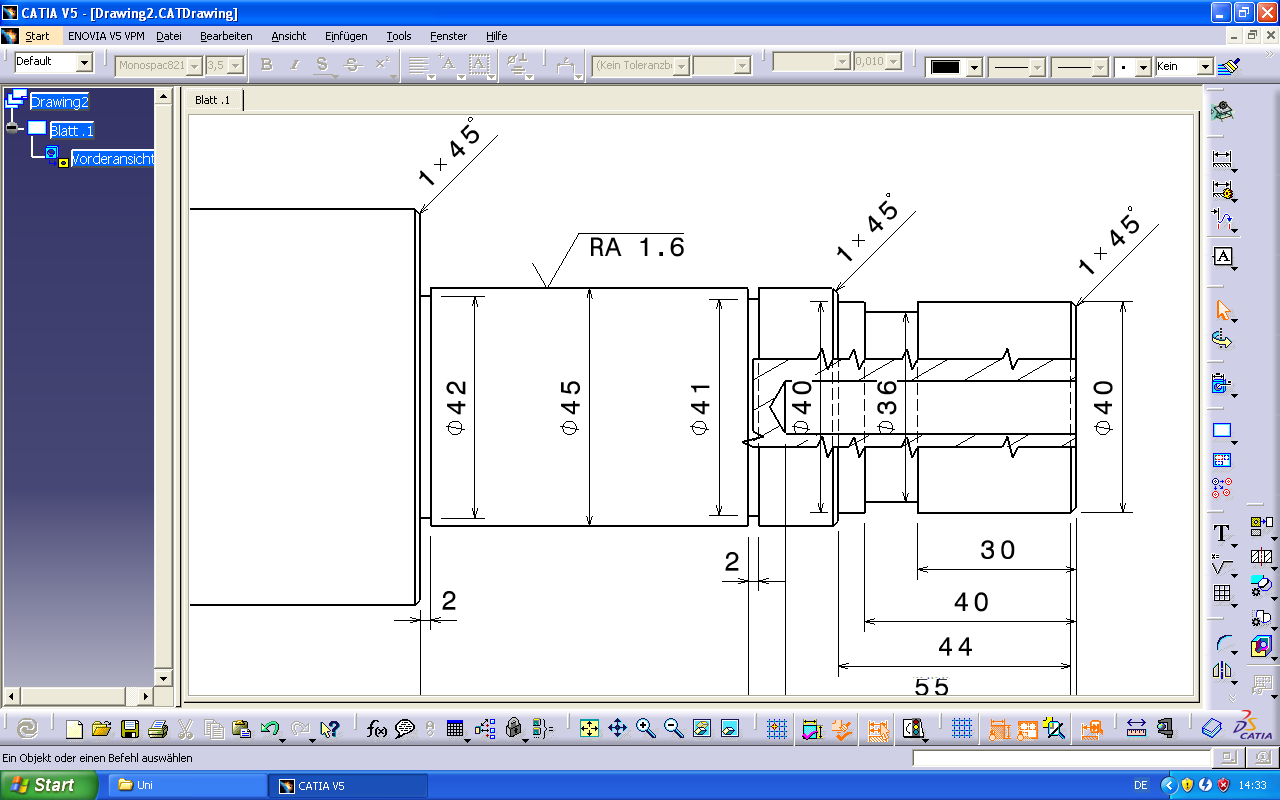

ich habe gerade drei Screenshots upgeloadet. Im ersten sieht man Bohrung 1 mit Gewinde und grauer Gewindebemaßung, im zweiten habe ich dann die zweite Bohrung aufgeschnitten und im dritten sieht man dann dass bei der Bohrung 1 das Gewinde verschwunden ist und die Bemaßung lila geworden ist.

Danke,
bny

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das die Maße nach dem Aktualisieren rot werden ist klar, da sie vorher Grau waren und dies auf den Status "Nicht assoziative Bemaßung (in 3D)" hin deutet. Warum allerdings das Gewinde selbst verschwindet, darüber kann ich im Moment nur Vermutungen anstellen. Prüfe als aller erstes mal über rechte Maustaste auf die View > Eigenschaften > Profilkarte "Ansicht" Abschnitt "Aufbereiten" welche Haken gesetzt sind.(Gewinde?) Als nächstes fällt mir auf, dass die Screenshots unterschiedliche Auflösungen aufweisen und dies dafür spricht, dass diese auf unterschiedlichen Rechnern "geschossen" wurden. Hierbei kommen auch unterschiedliche Settings zum Tragen, die natürlich eine Auswirkung haben können. z.B. unter Tools > options > Drafting > Administration bewirkt die Einstellung "prevent generative Viewstyle", wenn diese aktiv ist, dass die Standards für Ansichten deaktiviert sind und man unter der Profilkarte "View" (Tools>Options>Drafting) im oberen Bereich die Einstellung frei definieren kann.

------------------
MFG
Rick Schulz
          Nettiquette (CAD.de)  -  Was ist die Systeminfo?  -  Wie man Fragen richtig stellt.  -  Unities

Konfuzius sprach: "Wer sich das Alte noch einmal vor Augen führt, um das Neue zu verstehen, der kann anderen ein Lehrer sein."

[Diese Nachricht wurde von RSchulz am 02. Dez. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Gewinde ist angehakt, daran liegt es wohl nicht. Das mit den Auflösungen ist eine falsche Vermutung, ich arbeite nur auf einem Rechner (vielleicht bekamst du den Eindruck, weil ich auf der Toolbar rechts etwas umsortiert habe)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das erste Bild hat definitiv eine andere Auflösung als die anderen beiden, aber gut sei es drum... Ist auch der Haken "verdeckte Linien anzeigen" aktiv?

------------------
MFG
Rick Schulz
      Nettiquette (CAD.de)  -  Was ist die Systeminfo?  -  Wie man Fragen richtig stellt.  -  Unities

Konfuzius sprach: "Wer sich das Alte noch einmal vor Augen führt, um das Neue zu verstehen, der kann anderen ein Lehrer sein."

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich finde nur unter Tools > Optionen > Drafting > Ansicht die Option verdeckte Linien zu generieren. Meinst du diese? Oder gibt es noch eine woanders?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Ich würde es mal mit den "Technologischen Ergebnissen" versuchen: ins Part wechseln -> RMT auf Hauptkörper -> Objekt -> Technologische Ergebnisse erzeugen

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke, das hat geholfen!

Eine Frage hätte ich noch, die rosa Linie bei meinem Gewinde wird beim Drucken eh schwarz oder?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das kommt darauf an, wie die Einstellungen beim Drucken definiert sind. Hierfür muss Farbe=Schwarz in den Druckereinstellung definiert sein, da es ansonsten in Graustufen gedruckt wird und dann ist es deutlich blasser.

------------------
MFG
Rick Schulz
      Nettiquette (CAD.de)  -  Was ist die Systeminfo?  -  Wie man Fragen richtig stellt.  -  Unities

Konfuzius sprach: "Wer sich das Alte noch einmal vor Augen führt, um das Neue zu verstehen, der kann anderen ein Lehrer sein."

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke für den Tipp, werde beim Drucken darauf achten.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
du musst für die assoziative Gewindebemassung in der Zeichnung die Funktion Thread dimension verwenden. Befindet sich in der Toolbar Dimensions.

------------------
MfG Martin
maba-engineering
XING

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hinweis noch mal zu den Farben.

Die Analysefarben der Bemaßung wird normalerweise nicht gedruckt. Wenn Du also sehen willst, wie das Ergebnis aussieht, dann solltes Du mal die Analysefarben deaktivieren oder einen Blick in die Druckvorschau werfen.

------------------
Gruß Michael B.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
