Hallo zusammen,
ich habe hier ein kleines Problem mit den Bezugssymbolen.
Wenn ich eins setzen möchten und eine Maßlinie anwähle,
kann ich das Symbol frei im Raum platzieren.
Catia nimmt weder die Maßlinie als Referenz noch wird
das Symbol Rechtwinklig zur Linie gesetzt.

Weiß jemand wo ich das einstellen kann.
Gruß Leecher

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Speedball
Mitglied

Senden Sie eine Private Message an Speedball

Schreiben Sie einen Gästebucheintrag für Speedball

Beiträge: 85
Registriert: 02.07.2008

erstellt am: 04. Mai. 2009 09:57

<-- editieren / zitieren -->

Unities abgeben:

Nur für Leecher

Hallo,

könntest du evtl. bissl genauer sagen was du mit Bezugssymbol meinst?
ich weiß grad ned genau was du meinst :-).

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Leecher
Mitglied
Konstrukteur

Beiträge: 43
Registriert: 03.12.2008

Windows XP SP3
Catia V5 R16 SP5
Catia V5 R19 SP3

erstellt am: 04. Mai. 2009 10:04

<-- editieren / zitieren -->

Unities abgeben:

Zu finden unter Bezugselement.
Ein Buchstabe in einem Kasten der einen
Geometrischen Bezug für Toleranzen definiert.
Geht meißt auf Achsen und Flächen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Speedball
Mitglied

Beiträge: 85
Registriert: 02.07.2008

erstellt am: 04. Mai. 2009 10:18

<-- editieren / zitieren -->

Unities abgeben:

Nur für Leecher

Ah, ok danke.

Also bei mir funktioniert das ganze.

Sonst ist es immer gegangen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Leecher
Mitglied
Konstrukteur

Beiträge: 43
Registriert: 03.12.2008

Windows XP SP3
Catia V5 R16 SP5
Catia V5 R19 SP3

erstellt am: 04. Mai. 2009 10:23

<-- editieren / zitieren -->

Unities abgeben:

Das ist schön das es bei dir funktioniert.
Bei mir hat es mal Funktioniert und jetzt nicht mehr.
Es müsste doch irgendwo einen Schalter dafür geben, oder?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Speedball
Mitglied

Beiträge: 85
Registriert: 02.07.2008

erstellt am: 04. Mai. 2009 11:14

<-- editieren / zitieren -->

Unities abgeben:

Nur für Leecher


Hallo,

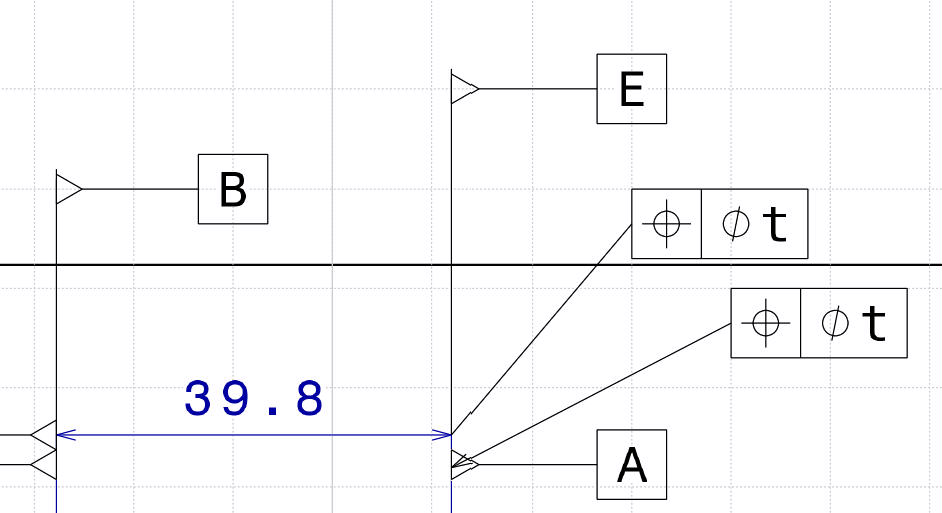

ich fürcht ich kann dir da leider nicht helfen, bei mir schaut das ganze dann so aus (Bild). Ich hab auch keinen Schalter gefunden

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Leecher
Mitglied
Konstrukteur

Beiträge: 43
Registriert: 03.12.2008

Windows XP SP3
Catia V5 R16 SP5
Catia V5 R19 SP3

erstellt am: 04. Mai. 2009 11:23

<-- editieren / zitieren -->

Unities abgeben:

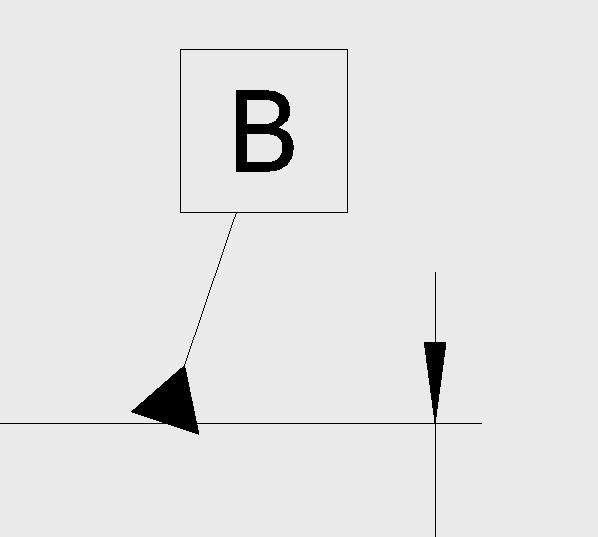

Bei mir leider so wie im Anhang.
Danach kann ich alles Verschieben wie es mir gefällt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Senden Sie eine Private Message an bgrittmann

Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 04. Mai. 2009 11:32

<-- editieren / zitieren -->

Unities abgeben:

Nur für Leecher

Servus
Ist das bei allen Zeichnungen so?
Verwendest du noch den gleichen Zeichnungsstandard?
Zeichnungsstandard schonmal neu zugewiesen?

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Landskronbier
Mitglied
Dipl.-Ing. in Fahrzeugkonstruktion

Senden Sie eine Private Message an Landskronbier

Schreiben Sie einen Gästebucheintrag für Landskronbier

Beiträge: 271
Registriert: 27.07.2004

Win XP
CATIA V5 R19SP3

erstellt am: 04. Mai. 2009 12:41

<-- editieren / zitieren -->

Unities abgeben:

Nur für Leecher


Hallo Leecher,

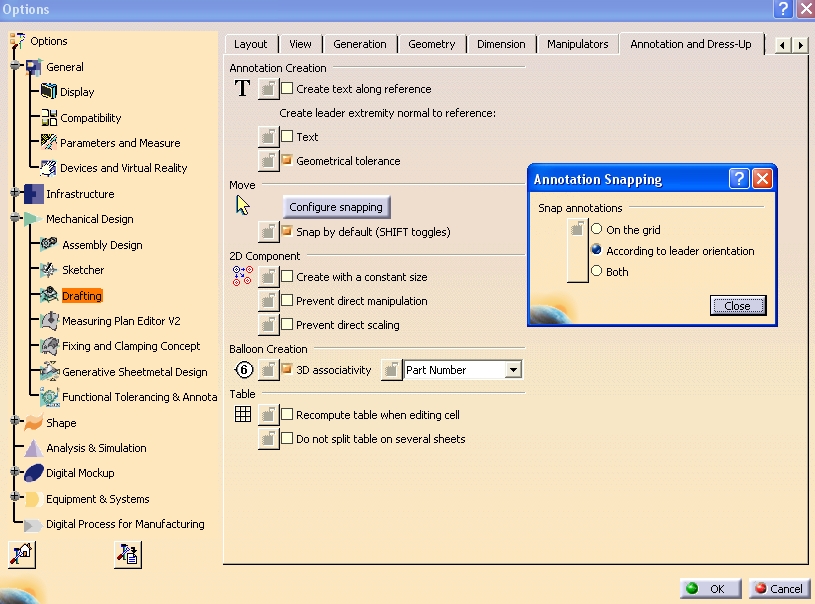

geh mal auf Tools - options - Mechanical Design - Drafting - auf den Reiter "Annotation and Dress-Up". Unter Eintrag Move den Configure snapping selektieren und "According to leader orientation" aktivieren (siehe Bild).

------------------
MfG Martin
maba-engineering

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Leecher
Mitglied
Konstrukteur

Beiträge: 43
Registriert: 03.12.2008

Windows XP SP3
Catia V5 R16 SP5
Catia V5 R19 SP3

erstellt am: 04. Mai. 2009 15:24

<-- editieren / zitieren -->

Unities abgeben:

Oh man Suppi,
danke Landskronbier...
Genau das war es, bin schier verzweifelt.

Gruß Leecher

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kolibr1
Mitglied

Senden Sie eine Private Message an Kolibr1

Schreiben Sie einen Gästebucheintrag für Kolibr1

Beiträge: 11
Registriert: 25.05.2012

MS Windows 7 SP1 32bit,
Pentium Dual-Core CPU, 2.1 GHz, 4GB Ram;

erstellt am: 28. Aug. 2013 17:44

<-- editieren / zitieren -->

Unities abgeben:

Nur für Leecher




Halli hallo,

für alle bei denen der Vorschlag von oben nicht funktioniert:

1)Taste "Bezugselement" auswählen,
2)Bezugselement mit links-Klick dort anbringen wo man möchte,
3)Bezugselement strecken, sodass "Dreicksfuß" zum Vorschein kommt,
4)erneut links-Klick auf dessen Bezugslinie(erscheint orange),
5)rechts-Klick auf Dreickssymbol/gelbes Quadrat des Fußes und "Bezugslinie Entfernen" klicken,
6)per Hand einen neuen Pfeil mit Taste "Pfeil" anbringen
7)statt X-Symbol od. Pfeil-Symbol des Pfeiles mit rechts-Klick Symbolform "gefülltes Dreieck" auswählen.
Fertig
