Hallo,

ich versuche verzweifelt die Linienbreite über die generativeparameters für den abgesetzten Schnitt einzustellen,ohne Erfolg.
Wo kann mein Fehler sein???

mfg joker

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Joker77777,

kannst Du mal ein Bild hier einstellen, welche Linien Du in welcher Breite einstellen willst? Dann können die Leute hier schneller auf den Kern des Problemes kommen und müssen nicht raten!

mfg,
Lusilnie

------------------
Alle Aussagen zu DassaultSystemes-Produkten sind sehr optimistisch, selbst diese!!!

frei nach größeren Geistern

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Lusilnie,

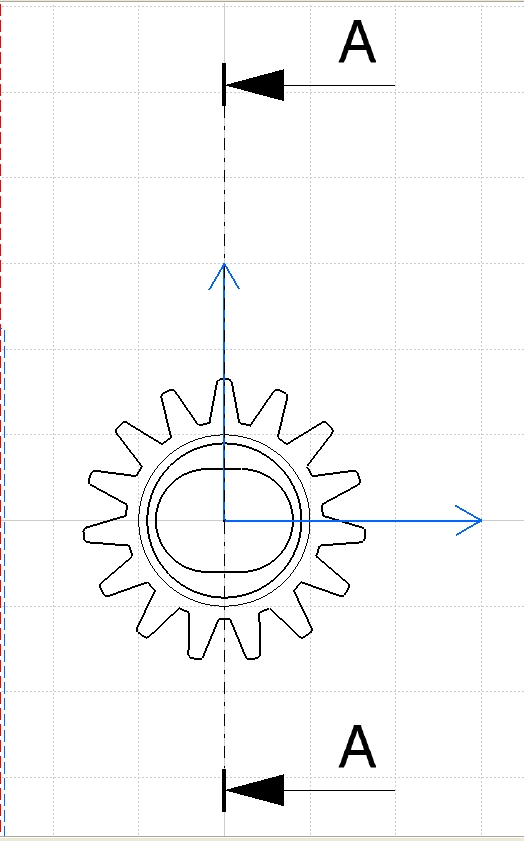

danke für deine Antwort, gerne stelle ich ein Bild zur Verdeutlichung meines Problems ein. Ich meine die Linienbreite vom Schnitt, die soll gemäß DIN breit sein und nicht wie dargestellt schmal. Die Einstellungen der Linien für die jeweiligen Anwendungen sind über die generativeparameters in den Standards möglich. Aber irgendwo mache ich einen Fehler  , nur wo???
Haber vielleicht hast du eine Antwort auf mein Problem

mfg joker

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nabend zusammen.

Du meinst den Schnittverlauf?????

Die Einstellungen findest du im Standard unter Styles > Section Callout.

Sie sind übrigens im ISO-Standard genau definiert - aber nicht als dicke linien.

------------------
Meine Firma  |  Website zum Buch |Technisches Zeichnen mit CATIA V5 | Mein CATIA-Blog

Wie stelle ich meine Fragen richtig?

---

Hallo CEROG,

danke für den Tipp, aber das Hilft mir bei der Einstellung der Linienbreite vom Schnittverlauf nicht weiter. Hier kann man nur den Linientyp ändern nicht aber die Linienbreite / Linienstärke.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Joker77777,

die grafischen Einstellungen für den Schnittverlauf kannst Du entweder in den Standards, siehe Post von "CEROG", oder interaktiv einstellen. Interaktiv natürlich nur nachträglich und zwar über die Properties (Reiter Callout), wenn Du den Schnittverlauf oder einen der Pfeile mit RMT selektierst.

Wenn Du die Standards änderst, und anschließend per Update der Zeichnung der Zeichnung auch wieder verpasst, gelten diese Änderungen natürlich nur für Objekte, die nach dem Update neu erstellt werden. Ein  Update der Standards wirkt sich nie auf die schon existierenden Elemente aus!

Zu den Standards: Ich habe unter Styles->Section_Callout->Default->Profile sowohl "Linetype" als auch "Thickness" (R17)!

mfg,
Lusilnie

------------------
Alle Aussagen zu DassaultSystemes-Produkten sind sehr optimistisch, selbst diese!!!

frei nach größeren Geistern

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Joker,

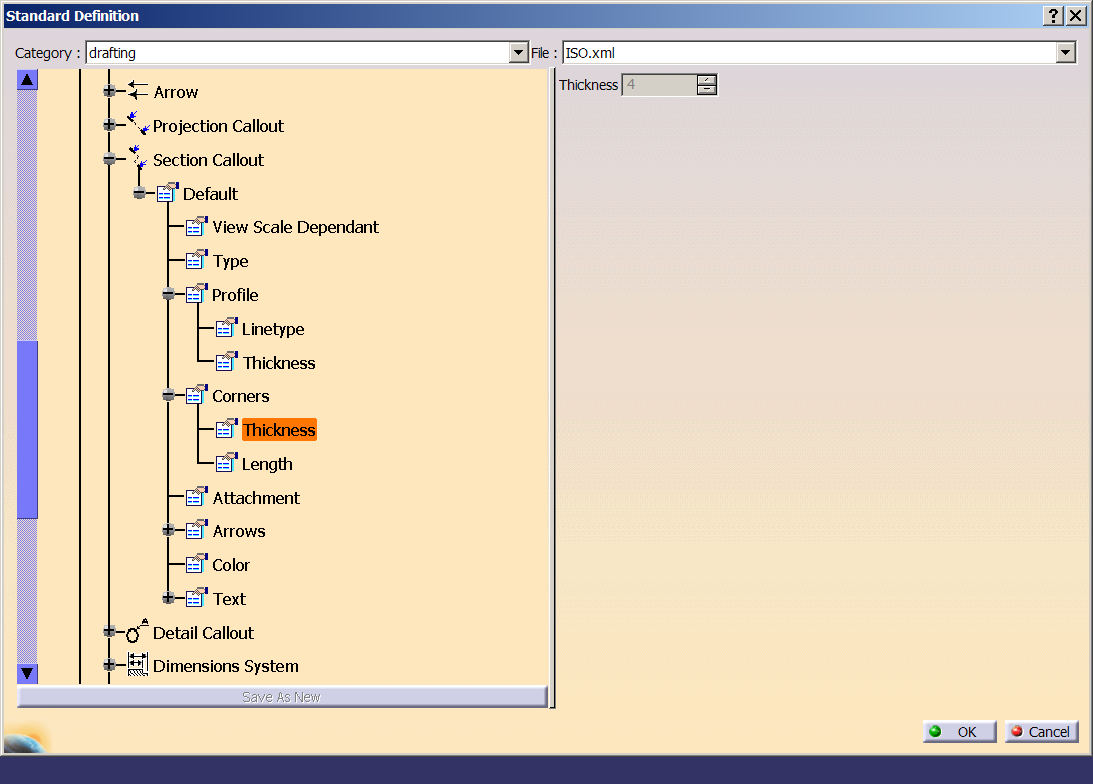

ich habe (unter R18) unter Profile sowohl Linientyp als auch Liniendicke. Unter Corner - das sind die Ecken bei abgewinkelten Schnittverläufen - Dicke und Länge.

Das kannst du auf dem Bild gut erkennen.

Viele Grüße,

CEROG

------------------
Meine Firma  |  Website zum Buch |Technisches Zeichnen mit CATIA V5 | Mein CATIA-Blog

Wie stelle ich meine Fragen richtig?

---

Und noch ein Nachtrag:
Das ist auch bei R16 so.

------------------
Meine Firma  |  Website zum Buch |Technisches Zeichnen mit CATIA V5 | Mein CATIA-Blog

Wie stelle ich meine Fragen richtig?

---

Danke Lusilnie, danke CEROG,

der Fehler lag zwischen meinen Ohren  . Es tut mir L eid das ich euch mit solchen banalen Fragen belästige.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Joker,

das Problem lag nicht an der Banalität, sondern am fehlenden Bild bzw. dem falschen Begriff.

Viele Grüße,

CEROG

------------------
Meine Firma  |  Website zum Buch |Technisches Zeichnen mit CATIA V5 | Mein CATIA-Blog

Wie stelle ich meine Fragen richtig?

---

ok.
