Hi Leute! ich hab schon diverse Foren durchstöbert bin jedoch nicht weitergekommen.

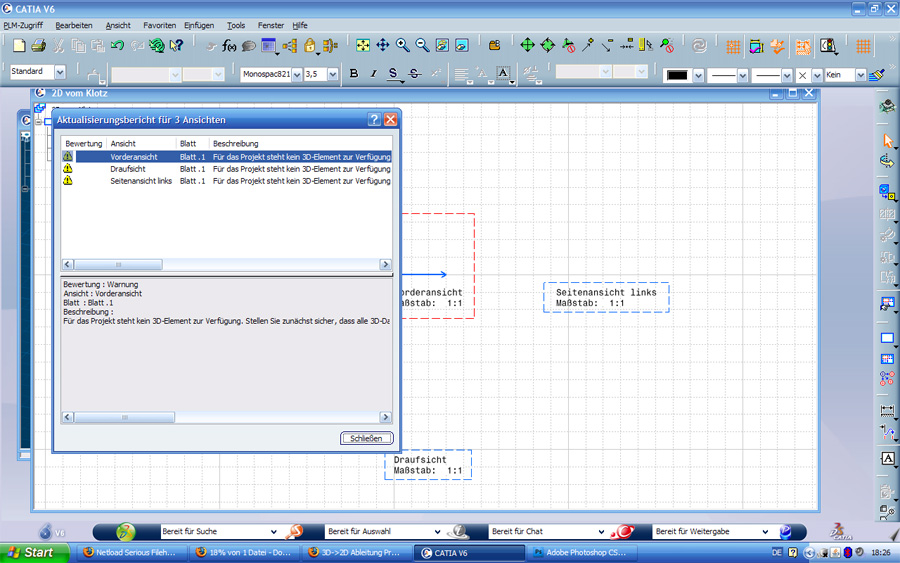

Es geht um folgendes. Ich möchte ne Ableitung machen, und habe einen ganz simplen Klotz konstruiert (40mmx40mmx40mm) als Beispiel. Das ganze wollte ich von 3D zu 2D bringen jedoch bekomme ich immer diese Meldung (hab hier nur mal die Vorderansicht darstellen lassen, wenn man mehr Ansichten auswählt, steht dann bei jeder Ansicht diese Fehlermeldung ): )

"Bewertung : Warnung
Ansicht : Vorderansicht
Blatt  : Blatt .1
Beschreibung :
Für das Projekt steht kein 3D-Element zur Verfügung. Stellen Sie zunächst sicher, dass alle 3D-Darstellungen mit der Ableitungsoption der Zeichnungsdarstellungen kompatibel sind (z. B. Definitionsdarstellungen). Falls dies nicht funktioniert, stellen Sie sicher, dass keine Darstellungen leer sind."

Ich habe mir mal ein anderes Beispiel aus dem Netz geladen und da funktioniert das einwandfrei mit der 2D Darstellung

Hoffe hier kann mir jemand Helfen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Hast du einen Körper erzeugt oder nur eine Geometrie als Fläche oder nr ein Volumen)? Bitte Poste mal einen Screenshot des Parts (mit Strukturbaum)

Gruß
Bernd

PS: Willkommen im Forum

PPS: Bitte Systeminfo ausfüllen

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kannst du dein hochkompliziertes Teil mal hochladen?

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5

Wie stelle ich meine Fragen richtig?

---

hi danke  , also ich hab noch nicht so die ahnung von dem programm hab mich heute das erste mal damit beschäftigt,

meine vorgehensweise:

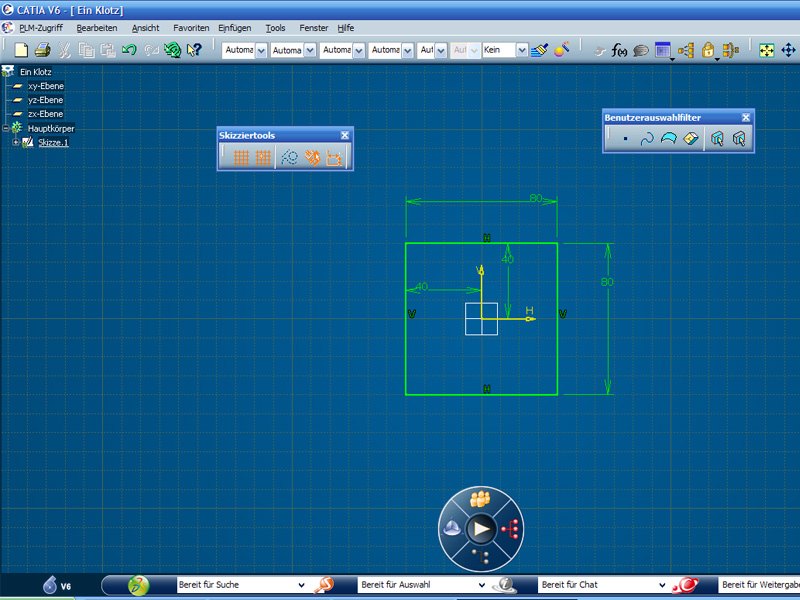

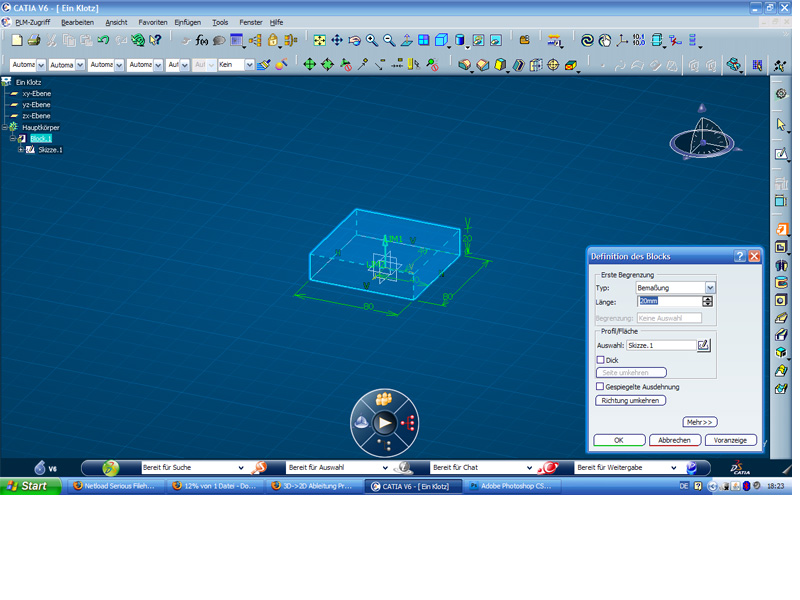

Ein quadrat festgelegt und bemaßt, dann mit dem Extrudieren tool ein volumenkörper erzeugt (falls das richtig ist?):

Danach hab ich versucht die 2D darstellung hinzubekommen: Wizard bentuzt wo man die nur die Vorderansicht wählen musste:
und dann kam die fehlermeldung

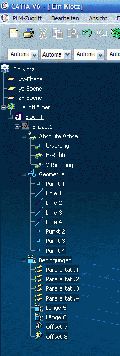

Hier nochmal meine Struktur in groß:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

V6? Das ist doch wohl ein *****...

Deine Bilder sind zu klein, um daraus etwas zu erkennen. Vergrößern geht nicht wegen. Ich bekomm da immer eine Seite von imagecheck, aber nicht das vergrößerte Bild.

Du kannst die Bilder ohne Probleme hier im Forum hochladen. Das solltest du auch tun.

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5

Wie stelle ich meine Fragen richtig?

---

warte mal kurz, also bei mir muss man nochmal drauf klicken und dann sind die in originalgröße, aber ich stelle die mal hier rein

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Das Model scheint "richtig" aufgebaut zu sein.
Versuch mal de Vorderansicht "von Hand" zu erstellen.
Wenn es dann auch nicht geht, vermute liegt es an V6 bzw der Konfiguration (Systenhaus oder Admin anfragen)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Untitled-1.jpg Untitled-2.jpg Untitled-3.jpg

bilder 1

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


bilder 2

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von bgrittmann:
Servus
Das Model scheint "richtig" aufgebaut zu sein.
Versuch mal de Vorderansicht "von Hand" zu erstellen.
Wenn es dann auch nicht geht, vermute liegt es an V6 bzw der Konfiguration (Systenhaus oder Admin anfragen)

Gruß
Bernd

---

Hi Bernd,
meintest du, model erstellen und dann das selektieren einer fläche um dann die 2d ansichten zu generieren?

gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Siehe Doku (oder sonstige Literatur)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bernd,

ich glaube diese Frage ist bei seinem Systemhaus sehr gut aufgehoben...

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5

Wie stelle ich meine Fragen richtig?

---

Hallo CADDY87,

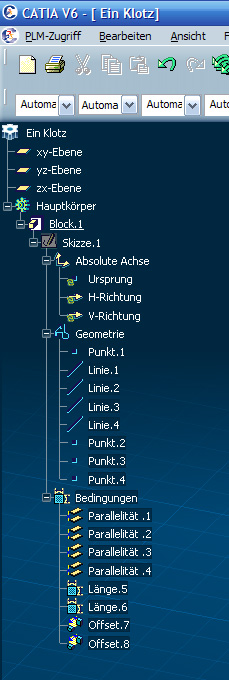

in dem Bild vom Baum, sind das da "Aktualisierungszeichen" unter der Absoluten Achse?
Will nachher der ganze Block noch aktualisieren?

Gruß
Angela

------------------
Materie ist reiner Geist, nur eben dichter.
Catia ist dann wohl irgendwo dazwischen...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Original erstellt von CEROG:
V6? Das ist doch wohl ein *****...

Deine Bilder sind zu klein, um daraus etwas zu erkennen. Vergrößern geht nicht wegen. Ich bekomm da immer eine Seite von imagecheck, aber nicht das vergrößerte Bild.

---

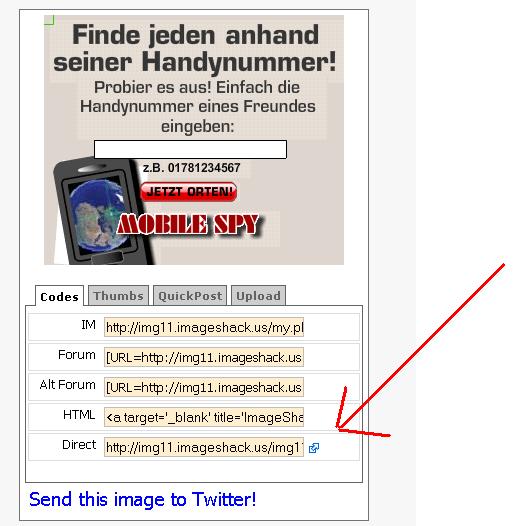

Das Original bekommste übrigens mit dem Knopf siehe Bild

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ok.

Stellt sich mir trotzdem die Frage, warum das nicht hier gleich hochgeladen wurde.

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5

Wie stelle ich meine Fragen richtig?

---

Hallo,
das sind Aktualisierungszeichen!
Aktualisier mal das 3D „Wirbelwindbutten“

------------------
Sei Schlau bleib Dumm !!?!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

wo seht Ihr denn die Aktualisierungszeichen?
Bei offenen Befehlsfenstern oder offenen Skizzen sind die ja normal. (Mal abgesehen davon, dass ich keine Ahnung von V6 hab...)
Sonst seh ich keine oder ist das Bild nicht mehr da?

Gruß
Mörchen
