Thema: Problem mit Schraffur: Schraffurlinien doppelt (8346 mal gelesen)
|
resch-martin
Mitglied
Konstrukteuer
   Beiträge: 122
Registriert: 06.09.2006
|
erstellt am: 22. Jan. 2009 13:13  <-- editieren / zitieren -->   Unities abgeben:

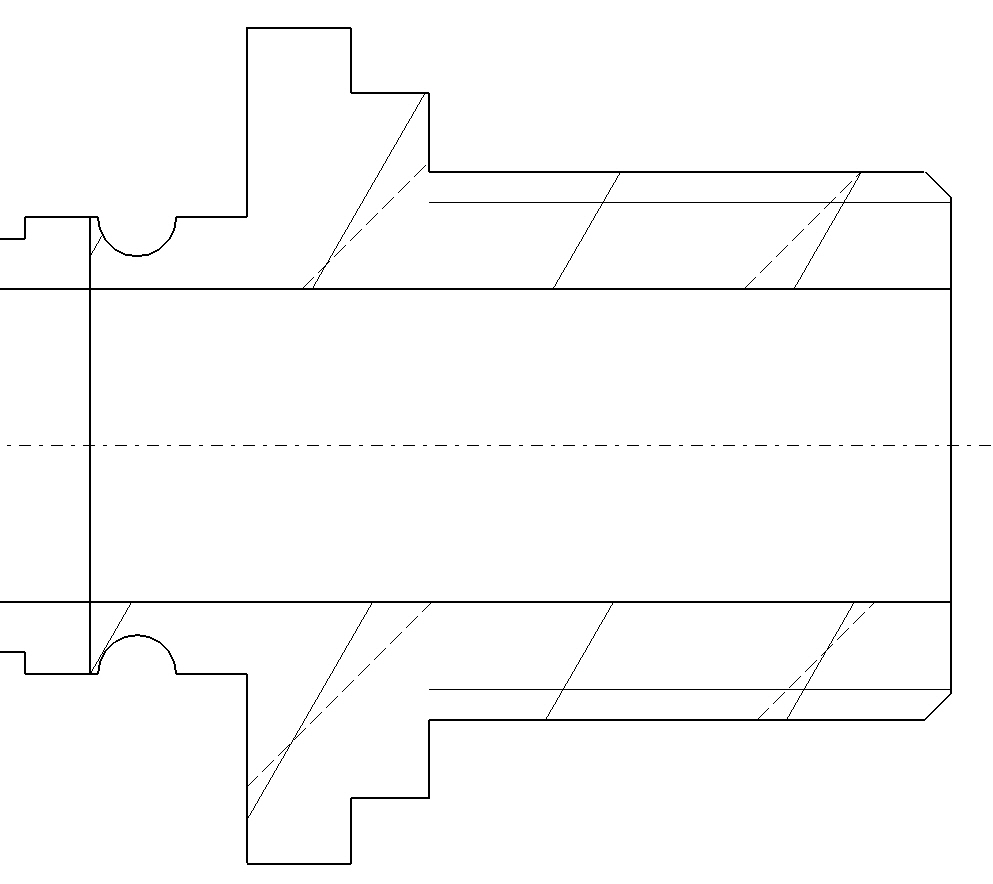

Hallo zusammen, ich habe ein grundlegendes Problem mit meiner Schraffur. Wenn ich einen Schnitt lege, wird die Schraffur doppelt dargestellt.
--> Anhang Problem2 Wenn ich dann in die Eigenschaften gehe, wird mir bei "Anzahl Linien" auch 2 angezeigt. Das sind aber bei uns anscheinend die Grundeinstellungen. Ich muß jeden Schnitt per Hand auf eine Linie umstellen. Nun meine eigentliche Frage: wie kann ich die Grundeinstellung auf 1 Linie stellen? Ich hoffe, ihr versteht was ich meine  Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 22. Jan. 2009 14:41 <-- editieren / zitieren --> Unities abgeben: Nur für resch-martin
|
resch-martin
Mitglied
Konstrukteuer
Beiträge: 122
Registriert: 06.09.2006
|
erstellt am: 22. Jan. 2009 14:45 <-- editieren / zitieren --> Unities abgeben:
|
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 22. Jan. 2009 16:26 <-- editieren / zitieren --> Unities abgeben: Nur für resch-martin

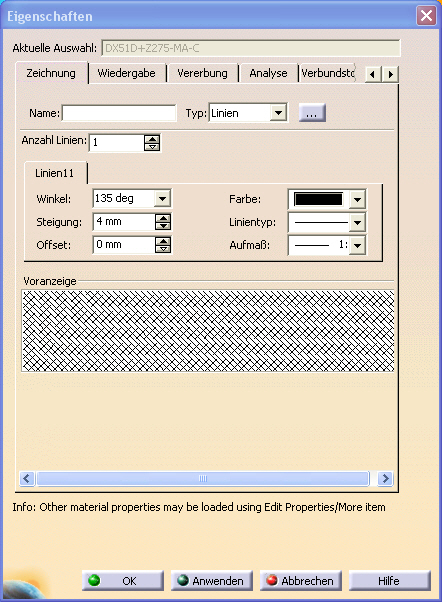

hallo resch-martin. Dem Teil, welches du schneidest hast du kein Material zugeordnet! (schau nal dein erstes bild an: "Kein Material für Teil") Wenn dem so wäre könntest du dort, wo du auch das erste bild her hast auch einstellen, dass du die Schraffur vom Material steuern lassen möchtest. Das ist auch über die Standards einzustellen, weiß aber auf die schnelle nicht wo. gruß, Tom  [Diese Nachricht wurde von thomasacro am 22. Jan. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
.cept GmbH
Mitglied
CAD / PDM Senior Consultant
Beiträge: 213
Registriert: 21.04.2006 AIX 5.3.6
VPM16 PTF7 HF19
CATIA V5 R18 SP2 HF77 64 bit
CATIA V425
Win XP 64 bit
IBM HC10 Blade Workstation
3D COM
CATIA V5 R18 SP6 64 bit
CATIA V6 2009X
|
erstellt am: 22. Jan. 2009 17:25 <-- editieren / zitieren --> Unities abgeben: Nur für resch-martin

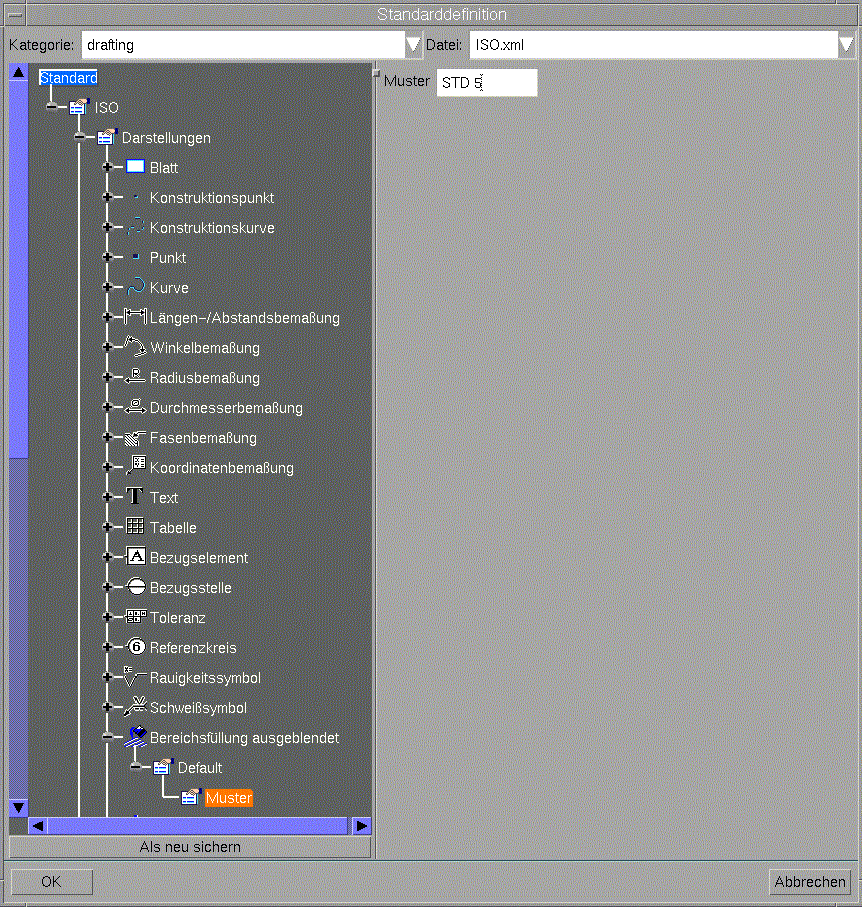

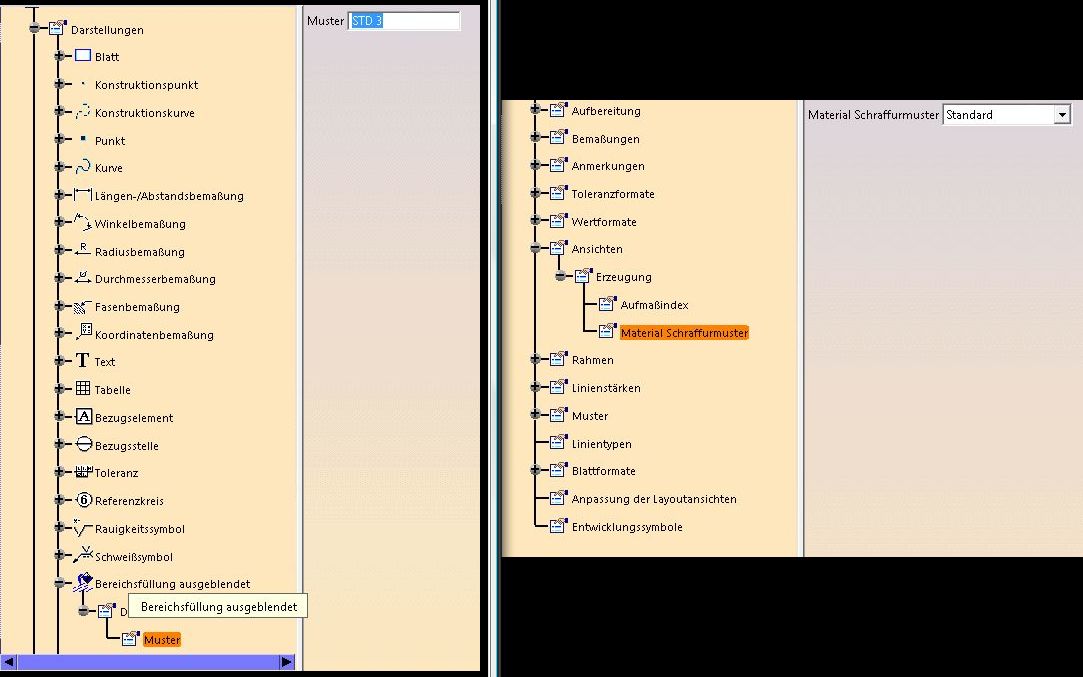

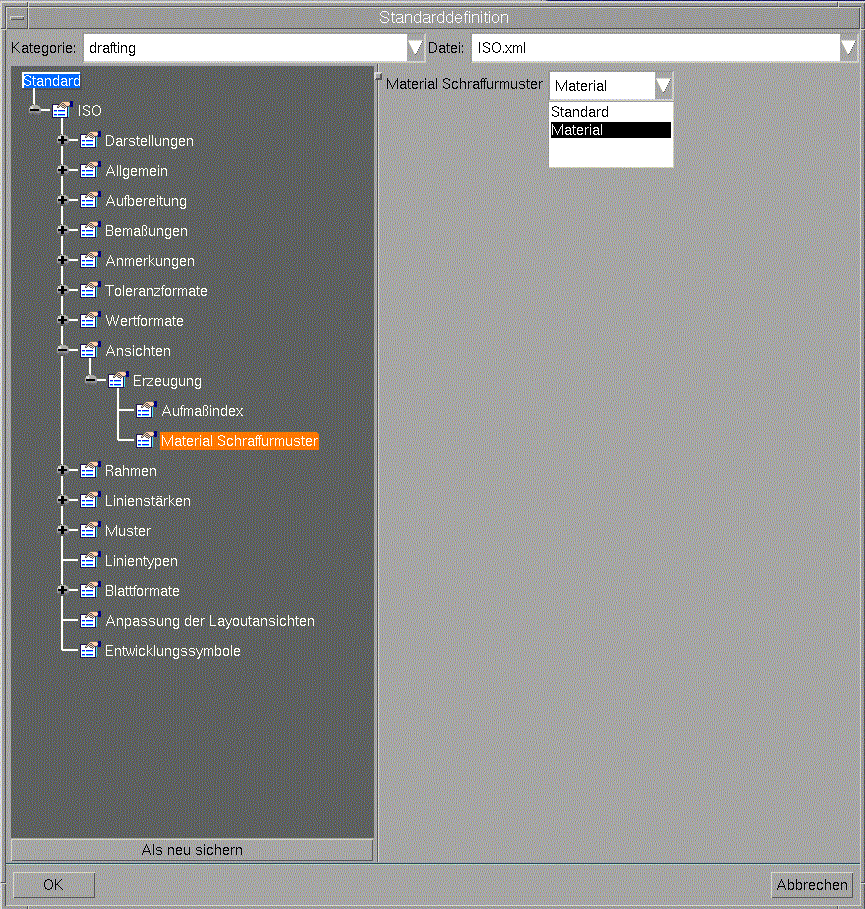

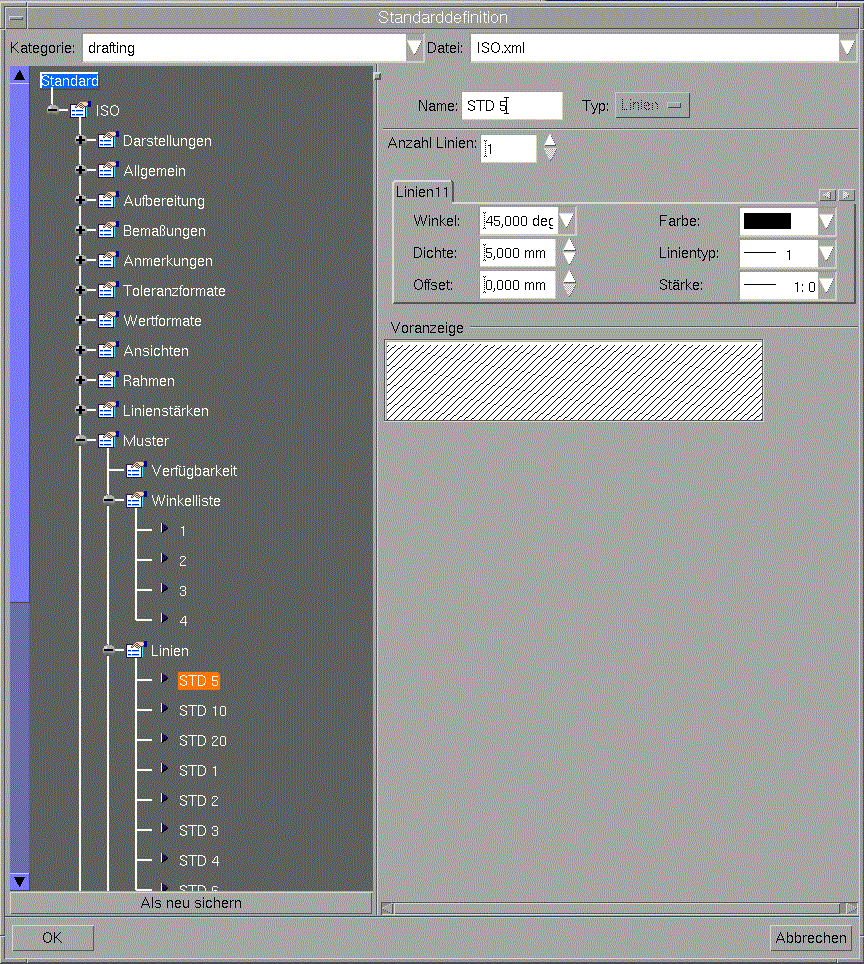

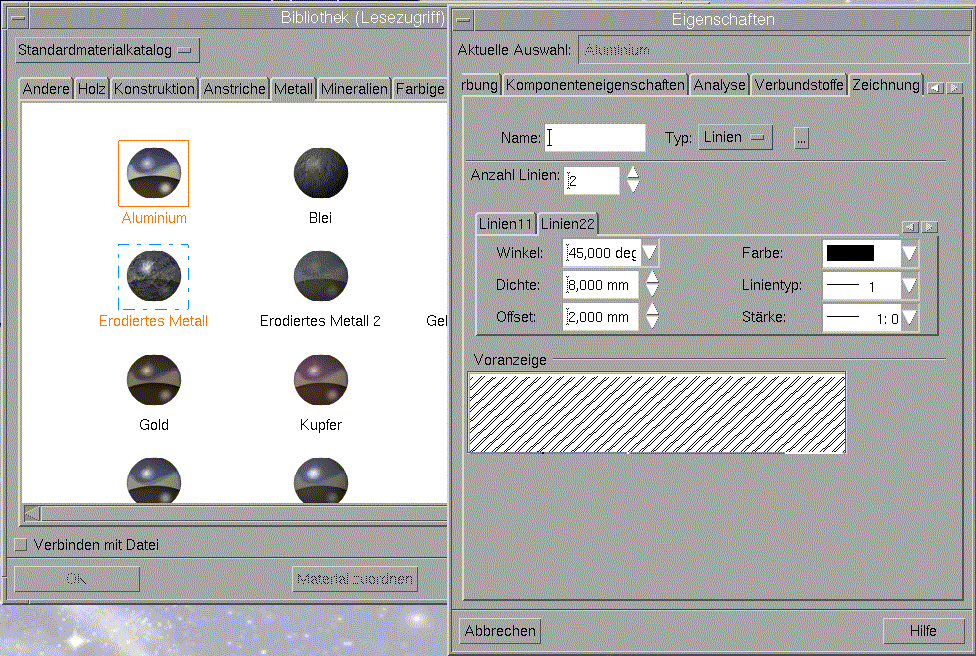

Hallo, standardmäßig benutzt CATIA V5 die Schraffuren, welche den Materialien zugeordnet sind (Bild 1). Dieses Verhalten kann man unter 'Tools / Standards' von 'Material' auf 'Standard' umstellen (Bild 2). Die Vorzugsschraffur kann man ebenfalls in den Standards einstellen (Bild 3). Zum Ändern der Standards muss man CATIA V5 im Admin Modus starten. Gruß, Frank [Diese Nachricht wurde von .cept GmbH am 22. Jan. 2009 editiert.] [Diese Nachricht wurde von .cept GmbH am 22. Jan. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
.cept GmbH
Mitglied
CAD / PDM Senior Consultant
Beiträge: 213
Registriert: 21.04.2006 AIX 5.3.6
VPM16 PTF7 HF19
CATIA V5 R18 SP2 HF77 64 bit
CATIA V425
Win XP 64 bit
IBM HC10 Blade Workstation
3D COM
CATIA V5 R18 SP6 64 bit
CATIA V6 2009X
|
erstellt am: 22. Jan. 2009 17:28 <-- editieren / zitieren --> Unities abgeben: Nur für resch-martin
|
resch-martin
Mitglied
Konstrukteuer
Beiträge: 122
Registriert: 06.09.2006
|
erstellt am: 23. Jan. 2009 07:27 <-- editieren / zitieren --> Unities abgeben:
|
CAD0000
Mitglied
Student
Beiträge: 9
Registriert: 02.10.2009 Windows 7 x86
Intel Core 2 Duo 7700 @ 2,4 GHz
3 GB RAM
CATIA V5R19
|
erstellt am: 27. Jan. 2010 15:10 <-- editieren / zitieren --> Unities abgeben: Nur für resch-martin

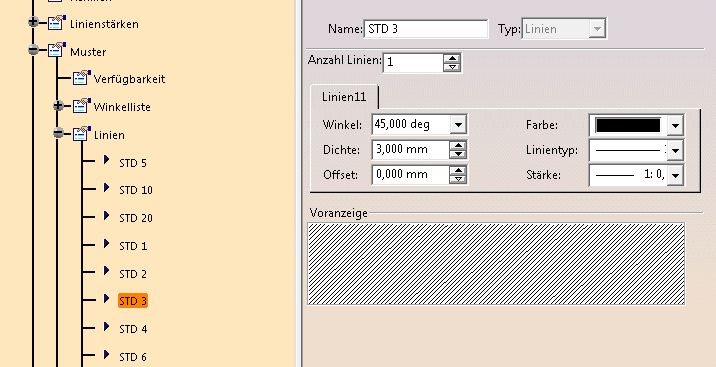

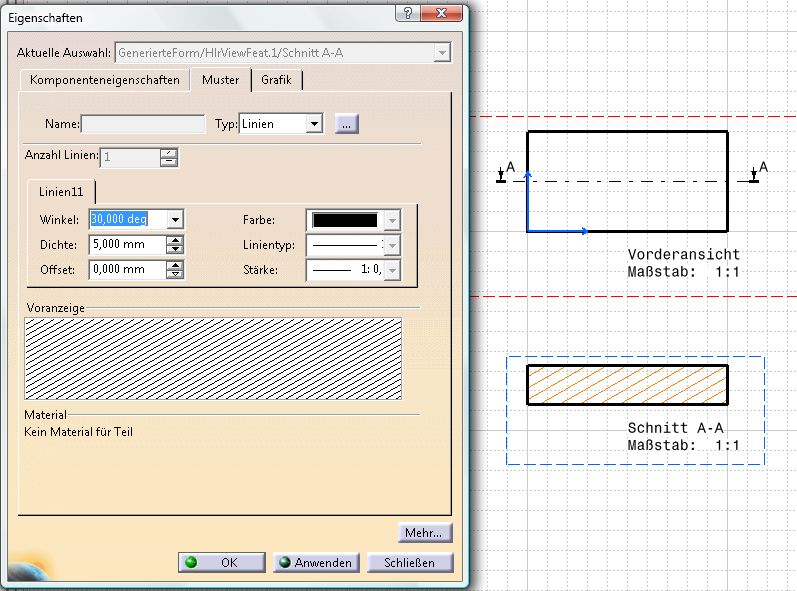

Ich habe genau das gleiche Problem allerdings funktioniert es, trotz der guten Erklärung von .cept GmbH nicht. Habe im Zeichnungsstandard von "Material" auf "Standard" umgestellt, in der Bereichsfüllung das Muster auf "STD 3" umgestellt das einen Winkel von 45Grad und einen Linienabstand von 3 mm haben soll. Wenn ich jedoch in einer Zeichnung schneide wird die Schnittfläche jedes mal mit einer Schraffur mit einem Winkel von 30Grad und einem Linienabstand von 5mm ausgefüllt. (Siehe Bilder) Ich verstehe allerdings nicht wieso, anhand der Erklärung weiter oben sollte Catia nach den vorgenommenen Einstellungen Schnittflächen standardmäßig mit dem STD 3 Muster ausfüllen.
Hat jemand einen Tip warum das bei mir nicht der Fall ist!?
(Catia V5R19) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 27. Jan. 2010 15:34 <-- editieren / zitieren --> Unities abgeben: Nur für resch-martin
|
CAD0000
Mitglied
Student
Beiträge: 9
Registriert: 02.10.2009
|
erstellt am: 27. Jan. 2010 18:22 <-- editieren / zitieren --> Unities abgeben: Nur für resch-martin
Ja darauf habe ich geachtet, habe beim bearbeiten die von mir erstellte DIN.xml bearbeitet und diese auch ausgewählt als ich eine Neue Zeichnung angelegt habe. Zur Sicherheit habe ich auch extra nochmal über Datei > Seite einrichten den Standard aktualisiert. Gibt es eventuell noch weitere Punkte in der Einstellung die Einfluss auf die Darstellung der Schnittflächen haben? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ancela
Mitglied
Techn. Zeichnerin
Beiträge: 321
Registriert: 09.11.2004 Windows 7(64)
Catia V5R19 SP9
SmarTeam R20 SP4
|
erstellt am: 01. Feb. 2010 12:56 <-- editieren / zitieren --> Unities abgeben: Nur für resch-martin
Hallo CAD0000, wenn Du eine 30° Schraffur vielleicht nie oder nur selten brauchst, dann würde ich in der Winkelliste 30° gar nicht drin stehen lassen (in den Standards unter "Muster/Winkelliste"). Trage da nur 45°, 135° und vielleicht noch 0° und 90° ein.
Dann wird erst gar keine Schraffur mit 30° generiert. Und die anderen Winkel lassen sich schnell auswählen, ohne eine Zahl schreiben zu müssen. Gruß
Angela Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
