Thema: Abstand von zwei Radien zueinander (4552 mal gelesen)
|
Seppel82
Mitglied
   Beiträge: 25
Registriert: 01.11.2007
|
erstellt am: 12. Jan. 2009 14:22  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen, ich verzweifle gerade daran, den Abstand von zwei Radien zueinander auf einer Zeichnung anzugeben.
Es sollen nicht die beiden Mittelpunkte zueinander bemaßt werden, sondern halt die beiden Außenradien.
Es handelt sich um ein Bauteil, was auf beiden Außenkanten rund ist. Ich möchte gerne die Breite angeben. Kann mir da jemand helfen? Viele Grüße Seppel82 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
R0man
Mitglied
Dipl.-Ing. Maschinenbau/Luftfahrt
Beiträge: 28
Registriert: 13.11.2008 CATIA V5R21 SP4 HF0; MS Windows 2003, SP2;
Xeon CPU X5672 @ 2.9GHz, 24567MB RAM; Nvidia Quadro FX 3800
|
erstellt am: 12. Jan. 2009 15:03 <-- editieren / zitieren --> Unities abgeben: Nur für Seppel82

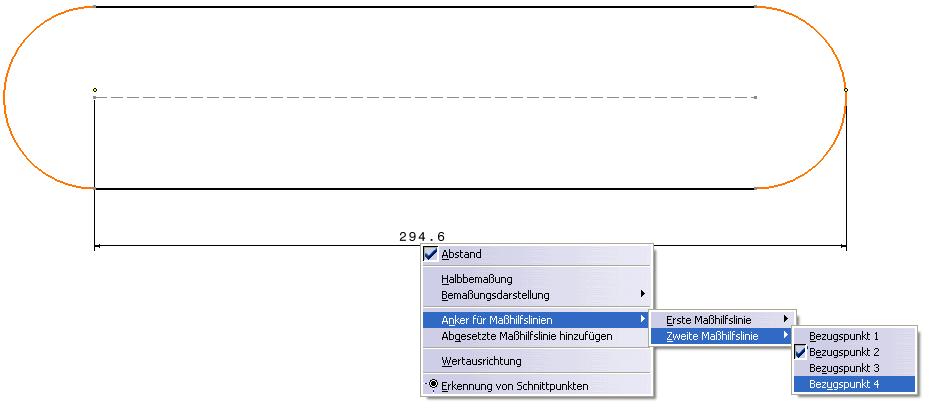

Servus Seppel, erzeuge eine Bemaßung von Radius zum Radius. Nachdem du den zweiten Maßpunkt gewählt hast, klickst du auf die rechte Maustaste. Mit Anker für Maßlinien kannst du den Kreisbogen wählen, siehe Anhang. Grüße Roman Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
inno
Mitglied
Ingenieur
Beiträge: 9
Registriert: 30.06.2005 P4 3GHz; 3GB
FX500
Win XP Pro SP2
Catia V5 R17 SP3
|
erstellt am: 12. Jan. 2009 15:07 <-- editieren / zitieren --> Unities abgeben: Nur für Seppel82
Hallo Seppel82 nachdem Du beide Radien ausgewählt hast kannst Du mit der rechten Maustaste ein Menü öffnen. Unter dem Punkt "Extension Lines Anchor" kannst Du für jede Extension Line den Ankerpunkt auswählen. Vielleicht hilft Dir das weiter. Gruß
inno Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Vespafahrer
Mitglied
Konstrukteur
Beiträge: 818
Registriert: 12.02.2007 ____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5
|
erstellt am: 12. Jan. 2009 15:28 <-- editieren / zitieren --> Unities abgeben: Nur für Seppel82
Servus, oder wenn beide Radien angewählt wurden "Strg" drücken. Dann kann man die Anker mit der Maus verschieben. Meiner Meinung nach die eleganteste Methode weil man meist nie weiß welcher Anker Nummer 3 ist... Gruß
Daniel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
R0man
Mitglied
Dipl.-Ing. Maschinenbau/Luftfahrt
Beiträge: 28
Registriert: 13.11.2008 CATIA V5R21 SP4 HF0; MS Windows 2003, SP2;
Xeon CPU X5672 @ 2.9GHz, 24567MB RAM; Nvidia Quadro FX 3800
|
erstellt am: 12. Jan. 2009 15:36 <-- editieren / zitieren --> Unities abgeben: Nur für Seppel82
Zitat:
Original erstellt von Vespafahrer:
oder wenn beide Radien angewählt wurden "Strg" drücken. Dann kann man die Anker mit der Maus verschieben. Meiner Meinung nach die eleganteste Methode
Das kannte ich nicht und muss dir hierfür zustimmen! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
poly123
Mitglied
Zerspaner
Beiträge: 24
Registriert: 23.02.2012
|
erstellt am: 06. Jun. 2013 11:08 <-- editieren / zitieren --> Unities abgeben: Nur für Seppel82
Moin Moin, ich hab ein ähnliches Problem. Ich möchte den äußeren Abstand zwischen 2 Kurvensplines erstellen. Als Referenzpunkte sind nur Anfangs- und Endpunkt wählbar. Gibt es da eine andere Funktion?
LG Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3437
Registriert: 28.05.2009 CATIA V5 R19 SP9
WIN 7 64bit
|
erstellt am: 06. Jun. 2013 11:34 <-- editieren / zitieren --> Unities abgeben: Nur für Seppel82
|
moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3437
Registriert: 28.05.2009 CATIA V5 R19 SP9
WIN 7 64bit
|
erstellt am: 06. Jun. 2013 11:37 <-- editieren / zitieren --> Unities abgeben: Nur für Seppel82
|
poly123
Mitglied
Zerspaner
Beiträge: 24
Registriert: 23.02.2012
|
erstellt am: 06. Jun. 2013 13:27 <-- editieren / zitieren --> Unities abgeben: Nur für Seppel82
|
moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3437
Registriert: 28.05.2009 CATIA V5 R19 SP9
WIN 7 64bit
|
erstellt am: 06. Jun. 2013 13:36 <-- editieren / zitieren --> Unities abgeben: Nur für Seppel82
Hallo poly123, wenn du ein Maß anziehst kannst du "Drive geometry" setzen und den Wert eingeben.  ------------------
Gruß Uwe Auch Catia ist nur ein Mensch!   [Diese Nachricht wurde von moppesle am 06. Jun. 2013 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
