Thema: Schnitt durch mehrere Teilkreise (4846 mal gelesen)
|
Beemer328
Mitglied
Konstrukteurin Dipl.Ing.(FH)
   Beiträge: 104
Registriert: 22.10.2008 Intel XEON E3-1280
32GB Ram, Quadro P4000
Win 10 64bit
Catia V5R24
Solidworks 2018
|
erstellt am: 22. Okt. 2008 16:09  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich soll von einer Baugruppe einer Kupplung, eine Zeichnung ableiten und will dabei möglichst platzsparend schneiden. Die Vorderansicht enthält mehrere Teilkreise mit Bohrungen, Nieten, Aussparungen usw. Die Anzahl der Elemente je Teilkreis ist verschieden und deshalb sind die Elemente auch nicht in einer Linie angeordnet. Ich habe mal auf einer Zeichnung einen passenden Schnittverlauf gesehen: Schnitt bis Rotationsachse, in einem Winkel durch eine Bohrung auf dem ersten Teilkreis, dann in einem Kreisbogen (nicht projeziert) mit der Rotationsachse als Mittelpunkt bis der Schnitt wieder in einer Geraden durch die nächste Bohrung auf einem anderen Teilkreis verläuft. Und da ich meine Erklärung selber nicht verstehen würde, hab ich eine Prinzipskizze angehängt. Darf man so schneiden und wenn ja, geht sowas irgendwie in Catia? Würde mich über Hilfe freuen. Grüße
Beemi Und Ps: Google konnte mir auch nicht helfen ;-) [Diese Nachricht wurde von Beemer328 am 22. Okt. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 22. Okt. 2008 16:24 <-- editieren / zitieren --> Unities abgeben: Nur für Beemer328
Servus Nein, so geht das nicht. Du musst in deinem Schnittverlauf den Kreisabschnitt durch eine Linie ersetzen (in der Zeichnung: Einfügen -> Ansicht -> Schnitt -> ausgerichteter Schnitt) Gruß
Bernd ------------------
Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Beemer328
Mitglied
Konstrukteurin Dipl.Ing.(FH)
Beiträge: 104
Registriert: 22.10.2008
|
erstellt am: 22. Okt. 2008 16:29 <-- editieren / zitieren --> Unities abgeben:
|
Ex-Mitglied
|
erstellt am: 22. Okt. 2008 18:21 <-- editieren / zitieren -->
|
Beemer328
Mitglied
Konstrukteurin Dipl.Ing.(FH)
Beiträge: 104
Registriert: 22.10.2008
|
erstellt am: 22. Okt. 2008 19:14 <-- editieren / zitieren --> Unities abgeben:

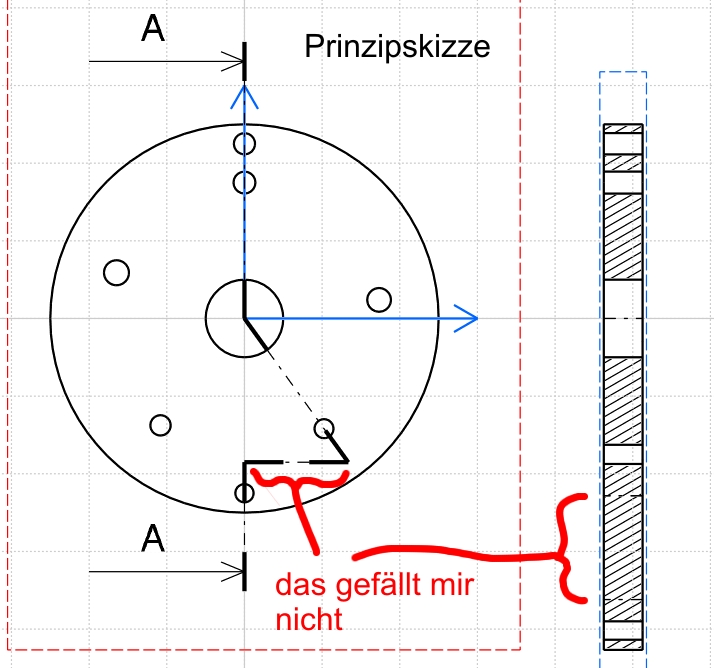

Lol, ja merkwürdig ist wohl besser. Was ich damit meine, siehe Bild. Hab mal grob was skizziert, weil die Kupplungszeichnung zu unübersichtlich ist. Und ich habe die Funktion "ausgerichteter Schnitt" genommen. Bei dem abgesetzten Schnitt tritt das zwar nicht auf, aber der ist ungeeignet, weil die Einzelteile alle Rotationsteile sind und alles verzerrt wird, wenn ich gerade durchschneide. Zum Beispiel die Membranfeder. Grüße und danke.
Beemi. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 22. Okt. 2008 19:22 <-- editieren / zitieren -->
Um beim Deutschkurs zu bleiben, oder vielmehr dem Hinweis auf korrekte Audrucksweise: Du hat keinen Schnitt, sondern eine Schnittansicht erstellt. Beim Schnitt werden die hintenliegenden Konuren nicht dargestellt (siehe DIN ISO 128). Ich würde eine abgesetzte Schnittansicht erstellen und dabei den Schnitterlauf nur aus horizontalen und vertikalen Linienstücken erstellen. Das dürfte ausreichend sein. ------------------
Meine Firma | Website zum Buch Technisches Zeichnen mit CATIA V5 Wie stelle ich meine Fragen richtig? |
Beemer328
Mitglied
Konstrukteurin Dipl.Ing.(FH)
Beiträge: 104
Registriert: 22.10.2008
|
erstellt am: 22. Okt. 2008 19:36 <-- editieren / zitieren --> Unities abgeben:
Das will ich aber nicht, weil das sch... aussieht *bockig guck*.  Kann die Lamellen der Membranfeder nicht quer durchscheiden. Da entschehen merkwürdige Fetzen. Naja. Egal. Muss ich mir halt was einfallen lassen. Werde wohl die Löcher so anordnen, dass sie an einer Stelle in einer Linie liegen. Hätte ich gleich machen sollen. Naja, da ich es ja so super assoziativ aufgebaut habe, wird das ja kein Problem sein, lach !!  Viele Grüße und danke. Beemi. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 22. Okt. 2008 19:43 <-- editieren / zitieren -->
|
Beemer328
Mitglied
Konstrukteurin Dipl.Ing.(FH)
Beiträge: 104
Registriert: 22.10.2008
|
erstellt am: 22. Okt. 2008 19:52 <-- editieren / zitieren --> Unities abgeben:
Ja, im Prinzip hast du vollkommen recht. In der wirklichen Welt ist das sicher so. Aber ich muss das meinem Professor vorlege und der ist noch von der alten Schule des von Hand Zeichnens und da sollten die Zeichnungen optisch ordetlich aussehen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann
Moderator
Konstrukteur
Beiträge: 12054
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 22. Okt. 2008 19:56 <-- editieren / zitieren --> Unities abgeben: Nur für Beemer328
Servus Wenn es wirklich "wie von Hand" aussehen solle geht es nur mit Pfusch (zB richtige "Schnittlinie" ausblenden und Fake-Schnittlinie skizzieren) Gruß
Bernd PS: oder du machst einen Vollschnitt mit einem Ausbruch im Bereich der Bohrung ------------------
Warum einfach, wenn es auch kompliziert geht. [Diese Nachricht wurde von bgrittmann am 22. Okt. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Foren auf CAD.de
|
Aber du meinst sicher merkwürdig
