Hallo zusammen,

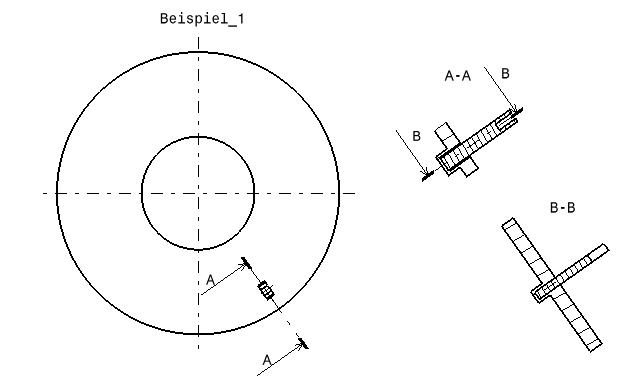

ich möchte einen parametrischen Schnitt aus einem Schnitt erstellen. Die Situation ist (siehe Bild) folgende. Ich habe einen Schnitt A-A. Diesen Schnitt möchte ich nochmal schneiden (B-B). Nur kann ich zwar den ersten Schnitt (A-A) auf eine Ebene im Zusammenbau legen (der bleibt dann auch dort) nur kann ich den zweiten Schnitt (B-B) nicht parametrisch auf eine andere Ebene legen. Den Schnitt B-B zerhaut es mir immer sobald ich den Winkel von A-A ändere.
Das ganze funktioniert wenn ich den Schnitt B-B nicht von dem Schnitt A-A erstelle sondern aus der "Front view" (siehe Anhang (V5R16)).
Ich hab jetzt schon alles mögliche versucht. Schnittdefinition über Planes, Skizzen, Flächen, versucht die Projektionsebene zu ändern, den Link umzuhängen... Leider alles erfolglos.
Hat das von euch schon mal jemand geschafft? Oder Kann die gute CATIA das nicht?

Gruß
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Daniel,

Du kannst einen Schnittverlauf auch mit einer Skizze im Modell definieren. (Den Befehl aktivieren, ins Modell wechseln und die Skizze zeigen) Mit einer vernünftig definierten positionierten Skizze sollte es möglich sein, den oder die Schnittskizzen parametrisch zu erzeugen, sodass sie bei Winkeländerungen mitlaufen.
Ich habs so noch nicht probiert, aber es müßte gehen.

Gruß
Mörchen
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mörchen,

hab ich ja auch schon probiert. Ich kann die Skizze nicht mal anwählen. Obwohl ich das schon konnte. Irgendwo hängt es! Ich arbeite nur mit positionierten Skizzen. Das macht das (Arbeits)Leben Leichter!
Mich wundert nur dass ich den ersten Schnitt parametrisch über eine Ebene wählen kann und der zweite Schnitt (der Schnitt von dem ersten Schnitt) nicht mehr parametrisch ist. Da geht nix mehr! Schau dir doch mal bitte die angehängte Datei an (also die im Post vorher). Vielleicht findest Du da was.

Gruß
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schnitt.zip

Servus Daniel
Wenn du die Skizze nicht anwählen kannst, ist die Lage falsch. Die Skizze muss auf einer Ebene senkrecht zur Schnittebene A-A liegen (Schnittlinie also parallel zur Drehachse deines Teils(siehe Anhang)).
Allerdings verliert der Schnitt B-B auch seine Referenz, wenn sich der Schnitt A-A verdreht.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Daniel,

ich hatte mich zu früh gefreut. Eben habe ich es ausprobiert, schöne Skizzen gemacht, die sich mitdrehen, aber CATIA aktualisiert die Schnittverläufe nicht.
Aber es funktioniert bei mir, wenn ich zur Schnittdefinition die Ebenen benutze (Ebene.1 und Ebene.2 aus der Platte.)

Eine andere Lösung (ungetestet) wäre möglicherweise die Ansicht aus 3D. Dann müssten die Schnitte im Produkt definiert werden. (Die Befehle finden sich unter Einfügen / Anmerkungen / Ansichten/Anmerkungsebenen...

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mörchen,

liegt vielleicht am Release? Bei mir geht es gar nicht   . Selbst mit den Anmerkungsebenen nicht.
Hast Du die R16 zur Hand? Wäre schön wenn mir das jemand bestätigen könnte.
Dazu noch ne Frage. Gibt es eigentlich möglichkeiten so eine zerschossene Ansicht zu reparieren? Oder bleibt da wirklich nur der Weg über neu machen? Ich habe bisher keine Möglichkeit gefunden.

Gruß
Daniel

Edit: @Bernd: geht natürlich... Hab die ganze Zeit den falschen Schnitt benutzt  ...

[Diese Nachricht wurde von Vespafahrer am 21. Okt. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Daniel,

im Prinzip funktioniert es, siehe Anhang, die Catia macht den Schnittverlauf rot und was dann ein Q-Checker dazu sagt ist ungewiss....

Gruß Harald

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schnitttest2.zip

Da hat wohl der Anhang gefehlt...

nochmal Gruß Harald

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Harald,

mit dem Schnitt A-A funktioniert das immer. Nur mit dem Schnitt B-B nicht! Das ist ja mein Problem. Ich habe keine Lust jedes mal den Schnitt neu zu erstellen.

Gruß
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Daniel,

hast Du es mal probiert mit meinem Anhang? Der Schnitt B-B aktualisiert sich(richtig in der Darstellung), nur der Schnittverlauf im Schnitt A-A wird rot(aktualisiert aber seine Lage auch). Ich habe zum Testen den Winkel in der Skizze für den A-A Schnitt geändert.

Gruß Harald

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Der Schnitt B-B hat seine Referenz verloren (änder mal den Winkel).
Die Schnittlinie liegt nun irgendwo (auf der alten Referenz??) und die Position des Schnittes (zu seiner Referenzansicht) ist auch fehlerhaft.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Bernd,

der Schnitt A-A dreht sich um den Mittelpunkt der Platte, je nach Winkel verschiebt sich die Position der Ansicht auf der Zeichnung,
Schnitt B-B ist im 3D rechtwinklig zum Schnitt A-A definiert und verhält sich auch so beim Update. Test in V5R16SP5 ohne Umgebung(OEM etc).

Schade wenn es bei euch nicht klappt...

Gruß Harald

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
