Thema: Schrift als iso (992 mal gelesen)
|
Fenerb AK
Mitglied
Dipl.-Ing. Maschinenbau
   Beiträge: 244
Registriert: 19.09.2006
|
erstellt am: 25. Feb. 2008 13:05  <-- editieren / zitieren -->   Unities abgeben:
Hallo, habe folgendes Problem und zwar habe ich von einem Kunden 3D-Daten und die zugehörige Zeichnung bekommen. In der Frontansicht wurde ein Text mit dem Textfeld erstellt. Dieser Text existiert auch auf der isometrischen Ansicht. In den 3D-Datei exisiert diese Text nicht.
Die Ansichten wurden mit "Neue Ansicht" erstellt. Gibt es eine Funktion in der Draftingansicht der den Text von der Frontansicht in die Isoansicht projeziert? Danke
[Diese Nachricht wurde von Fenerb AK am 25. Feb. 2008 editiert.]
[Diese Nachricht wurde von Fenerb AK am 25. Feb. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 25. Feb. 2008 13:24 <-- editieren / zitieren --> Unities abgeben: Nur für Fenerb AK

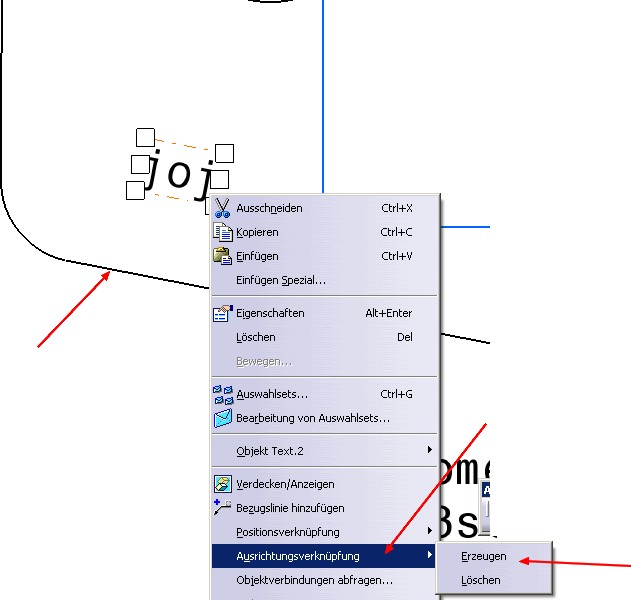

Hallo Fenerb AK, Du kannst für das Textfeld eine Ausrichtungsverknüpfung erzeugen: im Kontextmenü "Ausrichtungsverknüpfung" wählen, und die Unterkante der Iso anklicken: das Textfeld dreht sich. Gruß
Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Fenerb AK
Mitglied
Dipl.-Ing. Maschinenbau
Beiträge: 244
Registriert: 19.09.2006
|
erstellt am: 25. Feb. 2008 16:25 <-- editieren / zitieren --> Unities abgeben:
Also bei der Datei ist es so, das die Ansichten mit dem Befehl "Neue Ansicht" erzeugt wurden. In der Frontansicht wurde der Text mit Textfeld erstellt und man kann den Text ändern. In der Isoansicht ist der Text auswählbar, aber man kann nur die einzelne Linien anklicken und ist daher nicht änderbar. Mit dem Befehl Ausrichtungverknüpfen wird der Text nur in einer Ebene gedreht, wobei das bei mir auch nicht funktioniert. Wie haben die das gemacht. Könnte den Text mit dxf ins 3D aber so wurde das nicht gemacht Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Fenerb AK
Mitglied
Dipl.-Ing. Maschinenbau
Beiträge: 244
Registriert: 19.09.2006
|
erstellt am: 25. Feb. 2008 17:47 <-- editieren / zitieren --> Unities abgeben:
|
Ex-Mitglied
|
erstellt am: 25. Feb. 2008 18:05 <-- editieren / zitieren -->
Hallo FenerbAK, versteh ich das richtig, daß der Text in der Iso-Ansicht nur Linien und Kurven sind? Außer der Iso-Ansicht und der Vorderansicht müßte es noch eine dritte Ansicht geben. einen Draufsicht oder so. Viele Grüße, CEROG |
Fenerb AK
Mitglied
Dipl.-Ing. Maschinenbau
Beiträge: 244
Registriert: 19.09.2006
|
erstellt am: 25. Feb. 2008 18:37 <-- editieren / zitieren --> Unities abgeben:
Hallo, es sind 3 Ansichten vorhanden 1.VA 2.DS 3.Iso Bei der VA ist der Text mit dem normalen Text(T) Button erstellt worden, da ich sie alle anklicken und umbennen kann. In der Isoansicht kann man die einzelnen Buchstaben und Zahlen auswählen, wobei bei einigen Buchstaben auch einzelne Linien anklicken kann. Weiß nicht wie die das gemacht haben? Als Alternativlösung versuche ich jetzt den Text in VA als Dxf abzuspeichern und in 3d einzufügen.
Drawing als dxf abgespeichern ins catpart einfügen aber wie ging das noch? Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 25. Feb. 2008 18:41 <-- editieren / zitieren --> Unities abgeben: Nur für Fenerb AK
|
Fenerb AK
Mitglied
Dipl.-Ing. Maschinenbau
Beiträge: 244
Registriert: 19.09.2006
|
erstellt am: 25. Feb. 2008 19:14 <-- editieren / zitieren --> Unities abgeben:
In die Skizze eingefügt soweit so gut. Wie kann ich den Text im Drawing anzeigen lassen.
Muss ich sie vorher aufdicken oder abziehen?? Wenn ja dann müsste ich ja einen geschlossen Konturzug haben und ob das geht?? Oder kann ich die Linien ohne Aufdicken bzw. abziehen anzeigen lassen?? Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 25. Feb. 2008 19:20 <-- editieren / zitieren --> Unities abgeben: Nur für Fenerb AK
Hallo Fenerb AK, wenn die Skizze im Show ist, kannst Du in den Eigenschaften der Ansicht "Drahtmodell" aktivieren. Aufdicken oder eine Tasche machen geht auch. Die Linienzüge sind normalerweise geschlossen.
Gruß
Mörchen
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Fenerb AK
Mitglied
Dipl.-Ing. Maschinenbau
Beiträge: 244
Registriert: 19.09.2006
|
erstellt am: 25. Feb. 2008 19:43 <-- editieren / zitieren --> Unities abgeben:

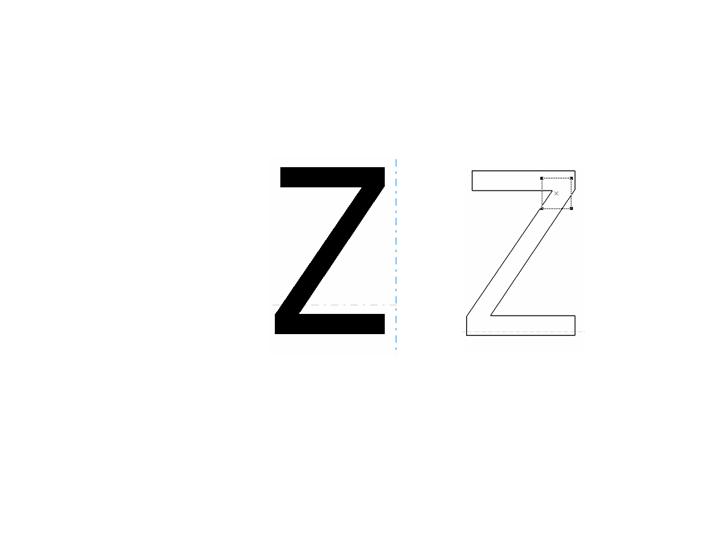

Hallo Mörchen, habe in der jeweiligen Ansicht mit RM Wirefame eingeschaltet dann erscheint mir der Text, aber die Buchstaben sind nicht ausgefüllt siehe Bild Danke [Diese Nachricht wurde von Fenerb AK am 25. Feb. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 25. Feb. 2008 19:45 <-- editieren / zitieren --> Unities abgeben: Nur für Fenerb AK
|
Ex-Mitglied
|
erstellt am: 25. Feb. 2008 19:46 <-- editieren / zitieren -->
Zum Ausfüllen mußt du dann noch den Befehl "Fill Area" verwenden |
