Autor Thema:  Kreis als Bezugspunkt (1592 mal gelesen)
Benny6483
Mitglied
Techniker Konstrukteur


Sehen Sie sich das Profil von Benny6483 an!   Senden Sie eine Private Message an Benny6483  Schreiben Sie einen Gästebucheintrag für Benny6483

Beiträge: 119
Registriert: 07.10.2007

Catia V5 R16

erstellt am: 05. Feb. 2008 11:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

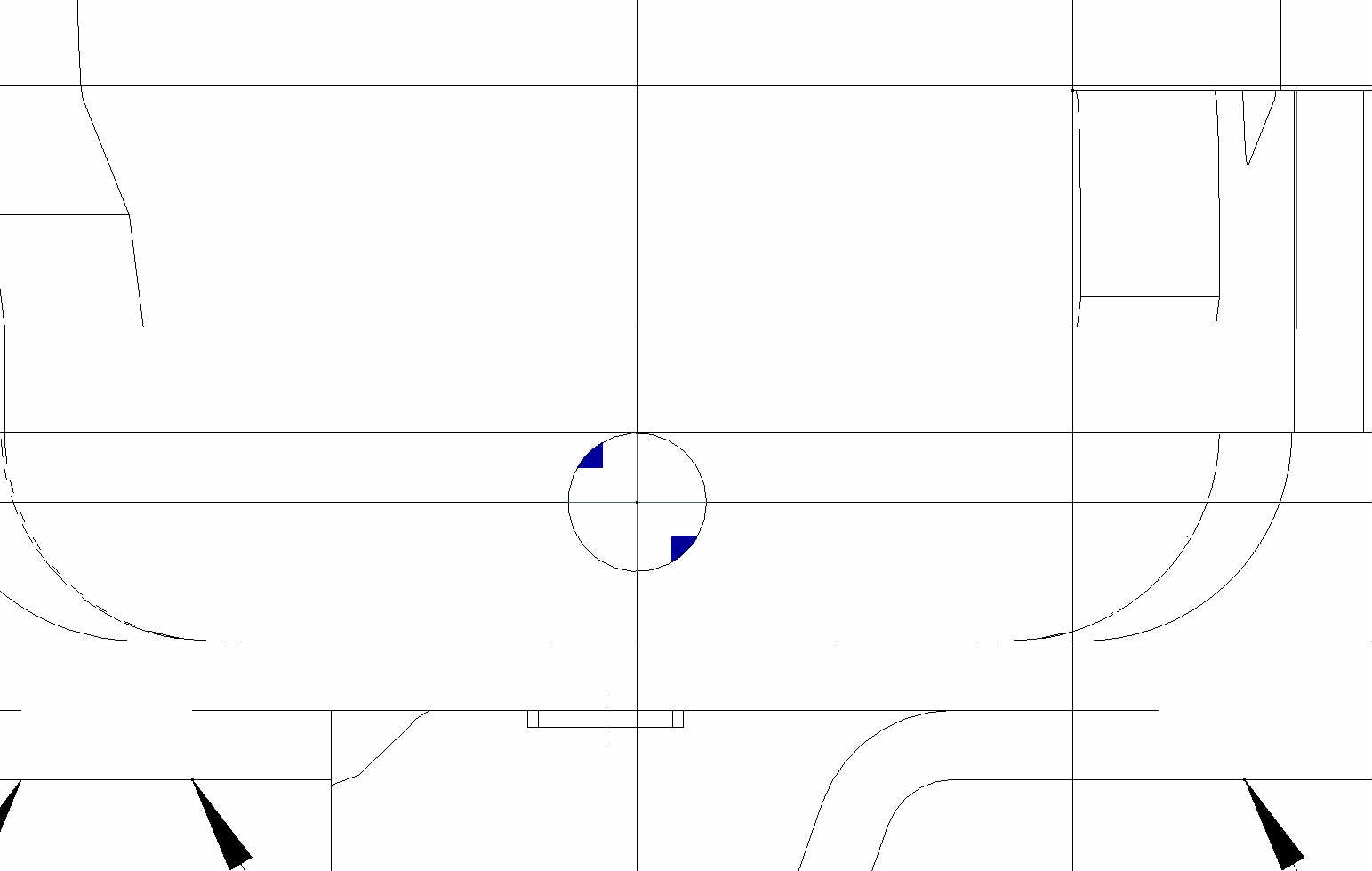

Ich muss eine neue Zeichnung erstellen, auf Basis einer alten Zeichnung.

In dieser wird sehr viel von diesem Kreis aus bemasst.

Wie nennt man dies eigentlich, wie bekomme ich das Symbol her und wie positioniere ich dies am besten?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lusilnie
Mitglied



Sehen Sie sich das Profil von Lusilnie an!   Senden Sie eine Private Message an Lusilnie  Schreiben Sie einen Gästebucheintrag für Lusilnie

Beiträge: 1486
Registriert: 13.07.2005

 erstellt am: 05. Feb. 2008 22:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Benny6483 10 Unities + Antwort hilfreich
Hallo Benny6483,

das Ganze nennt man "Referenzbohrung" und dabei sind 2 gegenüberliegende Viertel des Kreises schraffiert.

Das es in Deinem Bild keine "ganzen Viertel" sind, sondern nur ein paar Ecken, liegt daran, dass die Maßhilfslinien so eingestellt sind, dass die Schraffur um die Maßhilfslinie entfernt wird.

Erstellung ist ganz einfach: Schraffur vom Typ "Color" wählen, als Begrenzung einmal Kreisbogen und 2x Mittellinie (Achsenkreuz) wählen und in den umschlossenen Raum klicken. Das ein zweites Mal wiederholen und schon ist eine Referenzbohrung fertig.


Man kann das Ganze aber auch als Detail erstellen und skaliert einsetzen...


mfg,
Lusilnie

------------------

Alle Aussagen zu DassaultSystemes-Produkten sind sehr optimistisch, selbst diese!!!

frei nach größeren Geistern

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
