Thema: Bemaßung Radien (3315 mal gelesen)
|
Beile Mitglied

 Beiträge: 263 Registriert: 19.04.2005 V5 R19
|
erstellt am: 15. Jan. 2008 08:39 <-- editieren / zitieren --> Unities abgeben:

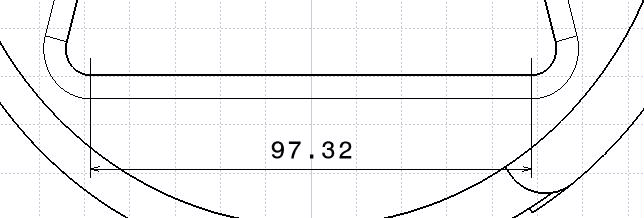

Hallo, ich habe folgendes Problem. Bei der Zeichnung im Anhang bekomme ich es nicht mehr hin, die Bemaßung von Außebkante zu Außekante der Radien zu erstellen. Es wird immer der Mittelpunkt ausgewählt. Bei unserer früheren Version, konnte man über die gelben Quadrate die Maßlinen nach außen ziehen. Wo muss ich diese Einstellung vornehmen? Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied

|
erstellt am: 15. Jan. 2008 08:42 <-- editieren / zitieren -->
Hallo Beile, die Datei läßt sich nnicht öffnen. Da ist ein "ß" im Namen. Kannst du sie uns neu zur Verfügung stellen? Viele Grüße, CEROG ------------------ CATIA-FAQ http://www.cad-gaenssler.de |
schimme Mitglied

 Beiträge: 278 Registriert: 01.11.2006 Intel i7 4x4,6Ghz|Win7x64|6GB Ram|Catia V5R19SP2|GTX 285
|
erstellt am: 15. Jan. 2008 08:43 <-- editieren / zitieren --> Unities abgeben:          Nur für Beile
Ich kann zwar dein Bild nicht öffnen weil ein sz drinn ist aber blind aus der Hüfte geschossen würd ich sagen du musst wenn du das Maß erzeugst mit Rechtsklick und Anker für Maßhilfslinien den Ankerpunkt so legen wie du willst. Z.B beim Kreisbogen auf den Mittelpunkt oder nach außen. Dabei ist Anker der ersten Maßhilfslinie der von der zuerst angeklickten Goemetrie beim erzeugen... HTH
schimme Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Beile Mitglied

 Beiträge: 263 Registriert: 19.04.2005 V5 R19
|
erstellt am: 15. Jan. 2008 09:13 <-- editieren / zitieren --> Unities abgeben:
Sorry für den falschen Namen. Das mit dem Anke ist korrekt. Diese Methode ist aber sehr umständlich im Gegensatz zu R11. Kann man das nicht machen wir zuvor? Wenn ich nämlich 7 verschiedene Ankerpunkte habe, dauert es doch sehr lange bis ich den richtigen gefunden habe. Kurz werden mit manchmal auch die Ankerpunkte als Zahlen dargestellt, ich weiß nur nicht wann und wie.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied

|
erstellt am: 15. Jan. 2008 09:15 <-- editieren / zitieren -->
|
Mörchen Ehrenmitglied V.I.P. h.c. CAD-Trainerin (CATIA V5)

 Beiträge: 3830 Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 15. Jan. 2008 09:39 <-- editieren / zitieren --> Unities abgeben:          Nur für Beile
|
Beile Mitglied

 Beiträge: 263 Registriert: 19.04.2005 V5 R19
|
erstellt am: 15. Jan. 2008 10:24 <-- editieren / zitieren --> Unities abgeben:
Danke, wenn ich Strg drücke, passiert nichts. Und es ist doch nicht toll, jedeslmal über das Menü den Ankerpunkt zu setzen. Was mach ich falsch bei Strg? Wenn ich Strg drücke, bleibt mein Wert solange stehen, bis ich Strg loslasse. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen Ehrenmitglied V.I.P. h.c. CAD-Trainerin (CATIA V5)

 Beiträge: 3830 Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 15. Jan. 2008 10:35 <-- editieren / zitieren --> Unities abgeben:          Nur für Beile
|
Beile Mitglied

 Beiträge: 263 Registriert: 19.04.2005 V5 R19
|
erstellt am: 15. Jan. 2008 10:41 <-- editieren / zitieren --> Unities abgeben:
|
Mörchen Ehrenmitglied V.I.P. h.c. CAD-Trainerin (CATIA V5)

 Beiträge: 3830 Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 15. Jan. 2008 11:07 <-- editieren / zitieren --> Unities abgeben:          Nur für Beile
|
Vespafahrer Mitglied Konstrukteur

 Beiträge: 818 Registriert: 12.02.2007 ____________________ Dell Precision M6800 Win 10 Pro 1903 NVIDIA Quadro K3100M Intel® Core™i7 CPU 4930MX @ 3GHz 3.2GHz, 32 GB RAM ____________ CATIA V5R19-28 SolidWorks 2018 SP5
|
erstellt am: 15. Jan. 2008 17:58 <-- editieren / zitieren --> Unities abgeben:          Nur für Beile
|
Beile Mitglied

 Beiträge: 263 Registriert: 19.04.2005 V5 R19
|
erstellt am: 15. Jan. 2008 18:08 <-- editieren / zitieren --> Unities abgeben:
|
Mörchen Ehrenmitglied V.I.P. h.c. CAD-Trainerin (CATIA V5)

 Beiträge: 3830 Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 15. Jan. 2008 18:32 <-- editieren / zitieren --> Unities abgeben:          Nur für Beile
Hallo Beile, habe leider kein altes Release hier zum reingucken. Aber die Manipulatoren waren in allen Releases vorhanden. Es ist über die Hilfe R16 nicht rauszukriegen, wo sie eingestellt werden. Ich würde noch bei Bemaßung suchen, aber auch bei Allgemein / Anzeige. Gruß Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Beile Mitglied

 Beiträge: 263 Registriert: 19.04.2005 V5 R19
|
erstellt am: 17. Jan. 2008 17:57 <-- editieren / zitieren --> Unities abgeben:
|
Beile Mitglied

 Beiträge: 263 Registriert: 19.04.2005 V5 R19
|
erstellt am: 17. Jan. 2008 18:08 <-- editieren / zitieren --> Unities abgeben:
|
Mörchen Ehrenmitglied V.I.P. h.c. CAD-Trainerin (CATIA V5)

 Beiträge: 3830 Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 17. Jan. 2008 18:19 <-- editieren / zitieren --> Unities abgeben:          Nur für Beile
Hallo Beile, ich glaube, das hat was mit der Toolauswahl zu tun: beim ersten Symbol entscheidet die Mausstellung, ob ein horizontales oder vertikales Maß erzeugt wird. Die Manipulatoren sind nicht aufgetaucht? Bei Release 15 bin ich mir nicht sicher, das haben wir übersprungen, aber sie waren eigentlich sonst in allen Releases da. Versuch doch mal die Settings zu löschen, im "Urzustand" müßten sie da sein. (Vorher eine Kopie speichern) Gruß Mörchen [Diese Nachricht wurde von Mörchen am 17. Jan. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Vespafahrer Mitglied Konstrukteur

 Beiträge: 818 Registriert: 12.02.2007 ____________________ Dell Precision M6800 Win 10 Pro 1903 NVIDIA Quadro K3100M Intel® Core™i7 CPU 4930MX @ 3GHz 3.2GHz, 32 GB RAM ____________ CATIA V5R19-28 SolidWorks 2018 SP5
|
erstellt am: 17. Jan. 2008 23:17 <-- editieren / zitieren --> Unities abgeben:          Nur für Beile
Servus, ich kanns mir nicht erklären ... Ich hab hier R14 Und R16 auf dem Rechner (hab den Haken für den Anker trotzdem nicht). Das kann doch nicht sein das die Funktion in der R15 nicht vorhanden ist. Was mir aber beim letzten Screenshot aufgefallen ist ist die Farbe. Normalerweise wird eine Bemassung weiß dargestellt. Auch die Manipulatoren sollten weiß (bzw. die Anker gelb) sein. In dem Bild ist aber alles schwarz. Gruß Daniel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied

|
erstellt am: 18. Jan. 2008 13:48 <-- editieren / zitieren -->

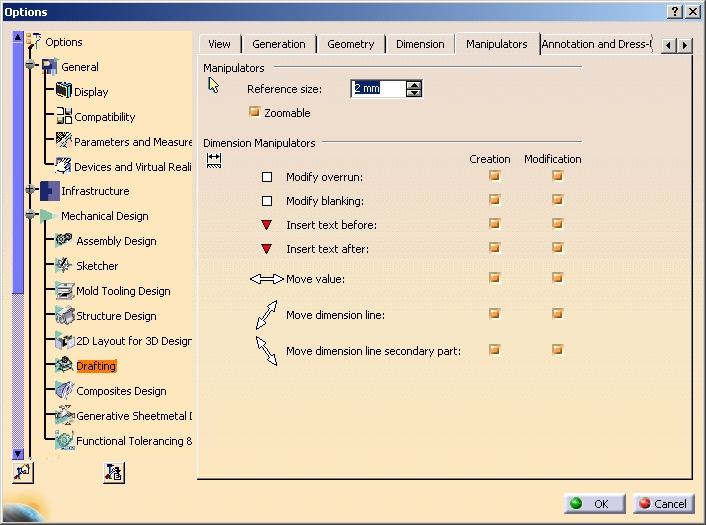

HAllo zusammen, @Mörchen: Mit welcher Lizenz hast du deine Screenshots gemacht? Und mit welcher Plattform? Ich hab die Einstellmöglichkeiten auch nicht. Weder bei mir - auch mit R18SP2 - noch bei meinem Kunden. Viele Grüße, CEROG ------------------ CATIA-FAQ http://www.cad-gaenssler.de |
Beile Mitglied

 Beiträge: 263 Registriert: 19.04.2005 V5 R19
|
erstellt am: 21. Jan. 2008 07:47 <-- editieren / zitieren --> Unities abgeben:

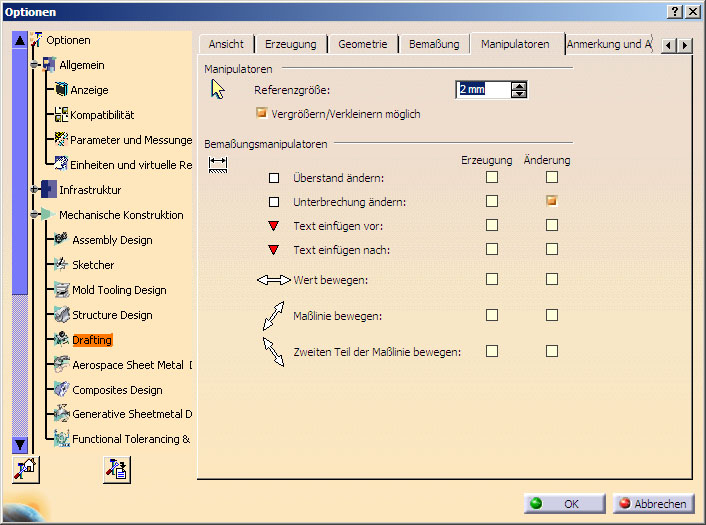

Settings habe ich gelöscht, hat aber leider nichts gebracht. Habe bei meiner alten Version, R11 nachgeschaut. Auch hier kann ich den Haken nicht setzten bei den Manipulatoren. Trotzedem kann ich bei Draftings meine Ankerpunkte bequem an die Stelle ziehen, an welchen ich sie benötige. Hat noch jemand eine Ahnung wo diese Einstellungen vorgenommen werden? Den sonst dauer die Draftings ja bald doppelt so lange. Danke
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Vespafahrer Mitglied Konstrukteur

 Beiträge: 818 Registriert: 12.02.2007 ____________________ Dell Precision M6800 Win 10 Pro 1903 NVIDIA Quadro K3100M Intel® Core™i7 CPU 4930MX @ 3GHz 3.2GHz, 32 GB RAM ____________ CATIA V5R19-28 SolidWorks 2018 SP5
|
erstellt am: 21. Jan. 2008 17:07 <-- editieren / zitieren --> Unities abgeben:          Nur für Beile
|
Beile Mitglied

 Beiträge: 263 Registriert: 19.04.2005 V5 R19
|
erstellt am: 29. Jan. 2008 11:54 <-- editieren / zitieren --> Unities abgeben:
|
Beile Mitglied

 Beiträge: 263 Registriert: 19.04.2005 V5 R19
|
erstellt am: 29. Jan. 2008 13:19 <-- editieren / zitieren --> Unities abgeben:

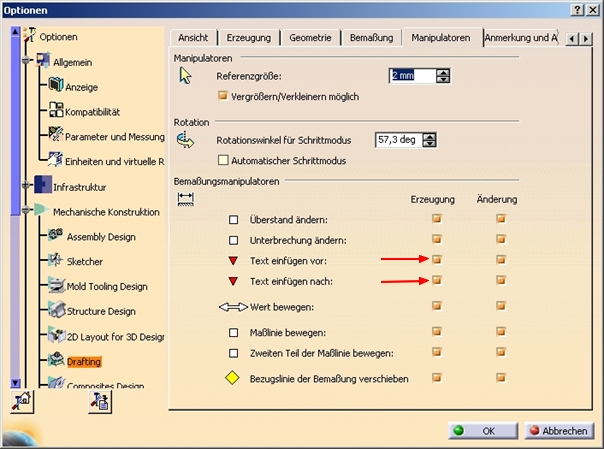

Super!!!!!!!! Ich habe die Lösung gefunden. Es liegt nicht an den Einstellungen der Manipulatoren. Der Anhang zeigt die entscheidente Registerkarte. Hier darf die erste Funktion "Bemaßung folgt dem Cursor" nicht gesetzt sein. Wenn diese nicht gesetzt ist, kann man mit dem Cursor an der Maßhilfslinie ansetzten und an die richtige Stelle setzten. Hier wird dann kein gelbes Quadrat angezeigt, sondern blaue Zahlen mit den verschiedenen Möglichkeiten. Ich hoffe ich kann hiermit noch mehr Personen helfen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
