ich möchte ein Maß mit Kasten oberhalb von der Maßlinie erstellen.

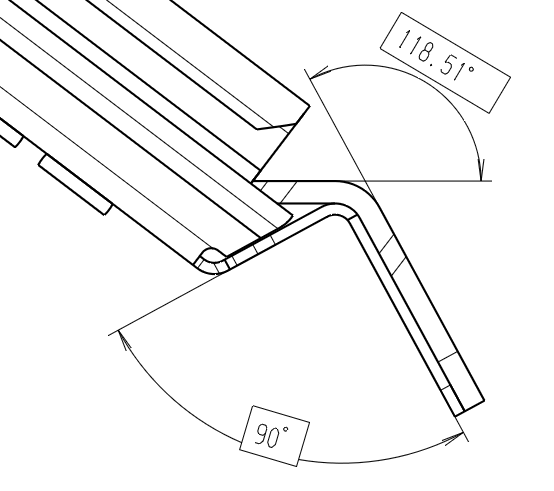

Leider bekommen ich das nur manuell hin (Grafik: oben)
Standartmäßig erstellt es CATIA in der Maßlinie (Grafik: unten).

Grafik hängt an.

Wie, bzw. wo kann man sowas voreinstellen? Ich finde es beim besten willen nicht.

Gruß, vbe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus

Was meinst du mit manuel?
Ich kenn nur die Lösung: Alle theoreischen Maße selektieren -> Eigenschaften -> Wert -> Wertausrichtung -> Offset erhöhen (zb auf 3mm)

Gruß
Bernd

PS: Man könnte in den Zeichnungsstandards des Offset-Wert erhöhen, sieh aber ohne "Kasten" nicht gut aus.

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja, nur leider haben die User hier ne Menge Maße mit Kasten.
Meine Vorstellung ist das bei einem Maß mit Kasten der Offset festgelegt ist (z.B. 3mm), bei allen anderen Maßen nicht.

Muß doch gehen - oder?

vbe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus

Vielleicht würde es über ein Makro gehen, dass alle theoretischen Maße sucht und dann den Offset ändert.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo vbe,

schau dir mal die XML_Datei zu dem Zeichnungsstandard an.

Wenn mich nicht alles täuscht, kann man die Abstände da festlegen.

Viele Grüße,

CEROG

------------------
CATIA-FAQ

http://www.cad-gaenssler.de

---

Servus CEROG

Geht das auch mit einem Filter? zB.:
- normale Maße: Offset 2mm
- theoretische Maße: Offset: 3mm

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin Moin,

Filter? hört sich gut an. Doch wie benutze ich den?
Leider gehört der 2D Bereich nicht zu meinen stärken...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

Zitat:

---

Original erstellt von bgrittmann:
Servus CEROG

Geht das auch mit einem Filter? zB.:
- normale Maße: Offset 2mm
- theoretische Maße: Offset: 3mm

Gruß
Bernd

---

@bgrittmann:
Und woher weiß CATIA, was theoretische Maße sind und was nicht?

Viele Grüße,

CEROG

------------------
CATIA-FAQ

http://www.cad-gaenssler.de

---

Servus

@CEROG:
Ich hatte gehofft, dass beim setzen von theoretischen Maßen (durch Kastenmaß )gleichzeitig der Offset (automatisch) verändert werden könnte. Sorry, ich hatte deine Antwort so interpretiert.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.
