Hallo zusammen,

bisher habe ich nur mit AutoCAD für 2D-Zeichnungen gearbeitet und nur für 3D Catia benutzt. Leider finde ich mich noch nicht so schnell mit Drafting zurecht:

Folgende Fragen hätte ich:

#1 - Wie fügt man für einen Lochkreis eine Mittellinie ein um den LK zu bemaßen? Die alternative Lösung selbst einen Kreis zu zeichnen gefällt mir nicht wirklich da man nie den genauen Mittelpunkt trifft.

#2 - Wie vermaßt man zB einen Winkel zwischen einer Schrägen und einer Maßlinie? Hier wieder mit Hilfsgeraden zu arbeiten scheint mir unsauber zu sein

#3 - Gibt es im Netz ein gutes Tutorial fürs Drafting? Besitze leider nur ein altes Script aus meiner Hochschule was mich nicht wirklich weiter bringt. Durchwühle nebenbei schon die Hilfe.

Das wären erstmal die ersten Fragen.

Vielen Dank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

schnix
Mitglied
Student


Sehen Sie sich das Profil von schnix an!   Senden Sie eine Private Message an schnix  Schreiben Sie einen Gästebucheintrag für schnix

Beiträge: 25
Registriert: 18.09.2007

erstellt am: 18. Okt. 2007 10:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für AeroCons 10 Unities + Antwort hilfreich




Hallo AeroCons

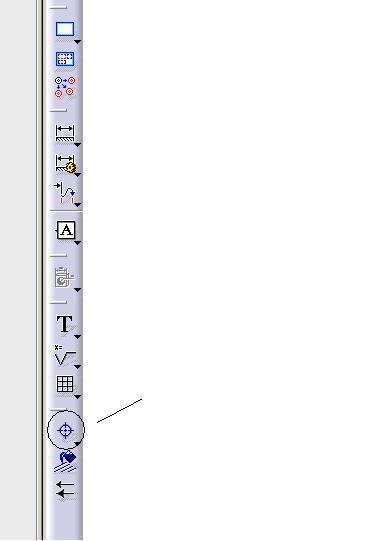

Um die erste Frage zu beantworten habe ich ein Bild zu diesem Beitrag beigefügt. Man markiert einfach den LK und drückt den Befehl "Center Line".
So wird automatisch eine Mittelinie generiert, die man auch verlängern/verkürzen kann.
Um dir bei deiner zweiten Frage helfen zu können, wäre ich dir für ein weiteres Beispiel (am besten mit Bild) sehr dankbar, ich verstehe dein Anliegen nicht ganz.
Wenn du ein Tutorial suchst, solltest du vielleicht mal dein Glück bei google.de versuchen. Ich selbst habe leider auch keins (Nur einen dicken Ordner  ).

Mfg schnix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)



Sehen Sie sich das Profil von Mörchen an!   Senden Sie eine Private Message an Mörchen  Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 18. Okt. 2007 11:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für AeroCons 10 Unities + Antwort hilfreich




Hallo Aerokons,

zu 1: es gibt einen Befehl "Mittellinie mit Referenz". Zuerst muss ein Punkt oder konzentrischer Kreis für die Mittelpunktsdefinition angeklickt werden, dann die Bohrung die auf dem Lochkreis liegt. Mit gehaltener STRG-Taste können der Lochkreis und die Linie zum Mittelpunkt an den Rechtecken beliebig und unabhängig voneinander verlängert werden.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jkaestle
Mitglied



Sehen Sie sich das Profil von jkaestle an!   Senden Sie eine Private Message an jkaestle  Schreiben Sie einen Gästebucheintrag für jkaestle

Beiträge: 1091
Registriert: 08.02.2002

erstellt am: 18. Okt. 2007 11:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für AeroCons 10 Unities + Antwort hilfreich

Versuch's mit den Tutorials mal hier:
http://cad-gaenssler.de/catiafaq/index.php#15


------------------
Viele Grüße
Jochen Kästle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

AeroCons
Mitglied
Konstrukteur

Sehen Sie sich das Profil von AeroCons an!   Senden Sie eine Private Message an AeroCons  Schreiben Sie einen Gästebucheintrag für AeroCons

Beiträge: 7
Registriert: 08.10.2007

V5R14 WinXP SP2
V5R16 Win2000

erstellt am: 18. Okt. 2007 14:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






@schnix und Mörchen
Danke für den Tipp, die Funktion Center Lines hatte ich wohl die ganze Zeit übersehen. Hat natürlich auf Anhieb geklappt!

Das Problem mit dem Winkel habe ich mal als Bild angehängt. Ich will zwischen der Schrägen und der vertikalen Maßlinie ein Winkelmaß anbringen. Habe es jetzt so geregelt dass ich eine Gerade einzeichne und Sie auf "Construction Element" setze und sie dann so als Referenz für den Maßwinkel nehmen kann. Vielleicht gibt es aber eine bessere, einfachere Lösung?

@jkaestle
Danke für den Link, werde dort wohl nach der Arbeit etwas rumstöbern


Jetzt hätte ich aber noch eine neue Frage. Ich muss nachträglich einen O-Ring einfügen. Dafür habe ich die Funktion Kreis an Tangenten benutzt und danach "Area Fill". Das Problem ist manchmal wird dann nur die Kreislinie aufgedickt, manchmal der Kreis ausgefüllt. Ausserdem bleibt wie im Anhang zu sehen der Kreis in Grün stehen, obwohl ich ihn immer wieder auf Schwarz setze.

Vielen Dank nochmal an Alle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 18. Okt. 2007 14:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für AeroCons 10 Unities + Antwort hilfreich

Servus

Der Kreis wird in grün dargestellt, da er komplett definiert ist (wie bei der Skizze im PartDesing).
Diese Darstellung kann unter Tools -> Optionen -> Infrastruktur -> Drafting -> Geometrie -> Farbe / Diagnosedarstellung abgeschaltet werden.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Vespafahrer
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Vespafahrer an!   Senden Sie eine Private Message an Vespafahrer  Schreiben Sie einen Gästebucheintrag für Vespafahrer

Beiträge: 818
Registriert: 12.02.2007

____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5

erstellt am: 18. Okt. 2007 21:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für AeroCons 10 Unities + Antwort hilfreich

Servus,

Zitat:
Original erstellt von AeroCons:
...Das Problem mit dem Winkel habe ich mal als Bild angehängt. Ich will zwischen der Schrägen und der vertikalen Maßlinie ein Winkelmaß anbringen...

warum sollen denn die Maßhilfslinien zueinander bemaßt werden?
Also ich würde die Mittellinien (was auch mehr sinn macht) zueinander bemaßen. Die Mittellinie des schrägen Lochs (ist das ein Langloch (wegen den zwei Mittellinien)?) kann man auch per Hand erzeugen (mit Symetrielinie).

Gruß Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

AeroCons
Mitglied
Konstrukteur

Sehen Sie sich das Profil von AeroCons an!   Senden Sie eine Private Message an AeroCons  Schreiben Sie einen Gästebucheintrag für AeroCons

Beiträge: 7
Registriert: 08.10.2007

V5R14 WinXP SP2
V5R16 Win2000

erstellt am: 19. Okt. 2007 09:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

@bgrittmann

Ah danke, jetzt verstehe ich es und habe es angepasst

@Vespafahrer

Ja, ist ein Langloch, normalerweise würde ich es auch auf deine Art bemaßen. Es handelt sich aber um einen Dummie und der Kunde braucht deshalb nur spezielle Außenmaße.

Nochmal vielen Dank für die raschen Hilfen!

Gruss
AeroCons
