Autor Thema:  Schnittdefeniton mit Plane in 3D (563 mal gelesen)
Quatermain
Mitglied
Ingenieur


Sehen Sie sich das Profil von Quatermain an!   Senden Sie eine Private Message an Quatermain  Schreiben Sie einen Gästebucheintrag für Quatermain

Beiträge: 66
Registriert: 18.05.2002

 erstellt am: 12. Okt. 2007 07:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Moin Moin,

ich habe mal wieder ein kleines Problem mit den Zeichnungen. Ich habe ein Produkt von dem ich eine Zeichnung ableiten möchte. Um genau an den Stellen Schnitte zu setzen wo ich Fixierungen oder Führungselemente habe, habe ich in 3 D Planes an diesen Stellen defeniert. Nun habe ich zwei Schnitte erstellt und möchte nun die anderen 4 Planes auswählen doch dies ist mir nicht möglich. Alle Planes sind in dem gleichen Geometrischen Set erstellt.

Muss ich die Planes irgendwie besonders erstellen, die beiden möglichen Schnitte wurden durch Planes, die Parallel zu einer vorhandenen Plane liegen erstellt. Die anderen wurden normal zu Curven oder Linien erstellt.

Herzlichen Dank für eure Hilfe im Voraus.

Beste Grüβe
Quatermain

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

froggy
Mitglied
CAD-Konstrukteurin


Sehen Sie sich das Profil von froggy an!   Senden Sie eine Private Message an froggy  Schreiben Sie einen Gästebucheintrag für froggy

Beiträge: 605
Registriert: 07.09.2004

Catia V5 R26 Hotfix50
Teamcenter
Windchill

erstellt am: 12. Okt. 2007 08:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Quatermain 10 Unities + Antwort hilfreich

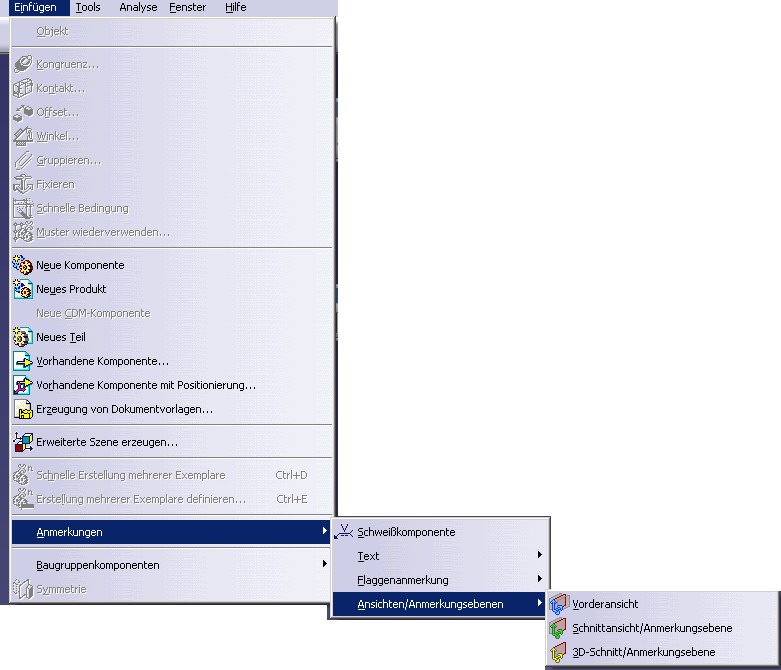

Du mußt im Produkt Sectio ncut views erstellen! Unter insert-annotations-view/annotations planes und dann section cut views!

------------------
Grüße vom linken Niederrhein!

Froggy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)



Sehen Sie sich das Profil von Mörchen an!   Senden Sie eine Private Message an Mörchen  Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 12. Okt. 2007 08:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Quatermain 10 Unities + Antwort hilfreich


Hi Quatermain,

im Produkt kannst Du Ansichten  erstellen, die Du dann im Drawing mit Ansicht von 3D rüberholen kannst.

Gruß
Mörchen

[Diese Nachricht wurde von Mörchen am 12. Okt. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jkaestle
Mitglied



Sehen Sie sich das Profil von jkaestle an!   Senden Sie eine Private Message an jkaestle  Schreiben Sie einen Gästebucheintrag für jkaestle

Beiträge: 1091
Registriert: 08.02.2002

 erstellt am: 12. Okt. 2007 09:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Quatermain 10 Unities + Antwort hilfreich
Hallo,
die Euphorie für die 3D SectionViews verfliegt spätestens bei der nächten Änderung, in der sich die Schnittebene verschiebt.
Zitat aus der Online-Doku:
"Views from 3D are not associative to the geometry of the 3D view. So, if you modify the geometry of a 3D view, the definition of the corresponding 2D view will not be modified at the next update, even if the 3D view is associative to the geometry."

(Achtung Sarkassmus) DS hat was die Zeichnungen angeht ein durchgängiges Assoziativitätskonzept: Elemente sind genau so lange assoziativ, bis sie erzeugt sind - danach nicht mehr. Macht ja auch viel mehr Spass, nach einem Zeichnungsupdate Bemaßungen und views neu zu erzeugen.

------------------
Viele Grüße
Jochen Kästle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Vespafahrer
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Vespafahrer an!   Senden Sie eine Private Message an Vespafahrer  Schreiben Sie einen Gästebucheintrag für Vespafahrer

Beiträge: 818
Registriert: 12.02.2007

____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5

erstellt am: 12. Okt. 2007 17:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Quatermain 10 Unities + Antwort hilfreich
Servus,

liegen die Planes rechtwinklig zu der View die geschnitten werden soll?

Gruß Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
