Thema: Radienbemaßung (2235 mal gelesen)

MrTeilflächeEntfernen
Mitglied
Konstrukteur

Senden Sie eine Private Message an MrTeilflächeEntfernen

Schreiben Sie einen Gästebucheintrag für MrTeilflächeEntfernen

Beiträge: 5
Registriert: 29.05.2007

Radienbemaßung

erstellt am: 29. Mai. 2007 09:54

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Tach,

habe ein Problem bei der Radienbemaßung. Wenn ich einen Radius bemaße und ziehe den Maßeintrag nach außen, dann bleibt die Linie, die auf den Radiusmittelpunkt zeigt stehen. Wie bekomme ich diese weg bzw. so dass sie an der Körperkante endet?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

RSchulz
Ehrenmitglied V.I.P. h.c.
Head of CAD, Content & Collaboration / IT-Manager

Senden Sie eine Private Message an RSchulz

Schreiben Sie einen Gästebucheintrag für RSchulz

Beiträge: 5541
Registriert: 12.04.2007

erstellt am: 29. Mai. 2007 11:15

<-- editieren / zitieren -->

Unities abgeben:

Nur für MrTeilflächeEntfernen

Hallo,
kannst du das Problem näher erläutern oder einen screenshot zur Verfügung stellen. Ich kann die Problemstellung nämlich nicht ganz nachvollziehen.

mfg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hilbo
Mitglied

Senden Sie eine Private Message an hilbo

Schreiben Sie einen Gästebucheintrag für hilbo

Beiträge: 513
Registriert: 06.01.2005

erstellt am: 29. Mai. 2007 11:43

<-- editieren / zitieren -->

Unities abgeben:

Nur für MrTeilflächeEntfernen


RMT auf das Maß, Objekt... zur Mitte hin erweitert deaktivieren

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Landskronbier
Mitglied
Dipl.-Ing. in Fahrzeugkonstruktion

Senden Sie eine Private Message an Landskronbier

Schreiben Sie einen Gästebucheintrag für Landskronbier

Beiträge: 271
Registriert: 27.07.2004

Win XP
CATIA V5 R19SP3

erstellt am: 29. Mai. 2007 11:49

<-- editieren / zitieren -->

Unities abgeben:

Nur für MrTeilflächeEntfernen

Hallo,
einfach über die rechte Maustaste - Dimensions objects - "extend to center" deaktivieren.

------------------
MfG Martin
maba-engineering

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MrTeilflächeEntfernen
Mitglied
Konstrukteur

Beiträge: 5
Registriert: 29.05.2007

Radienbemaßung

erstellt am: 29. Mai. 2007 11:54

<-- editieren / zitieren -->

Unities abgeben:

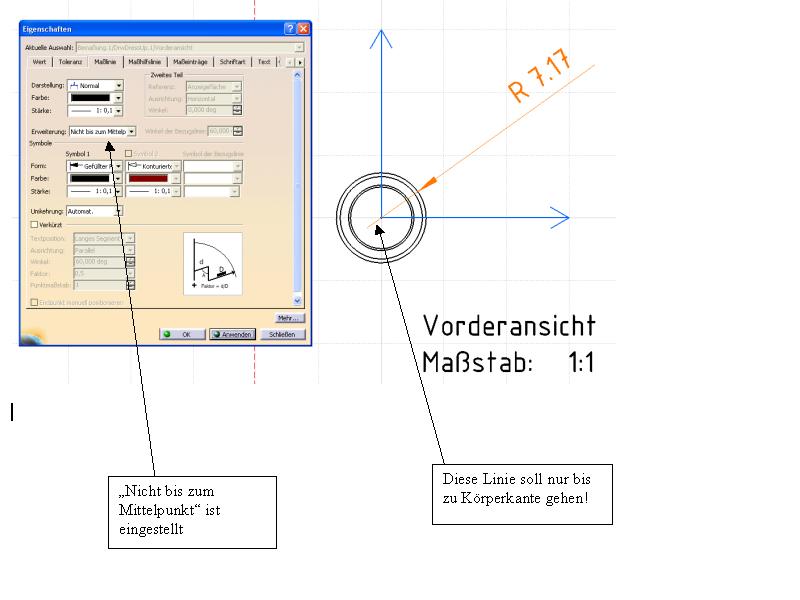

Hier mal ein Beispiel, von dem Problem, was ich meine.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

RSchulz
Ehrenmitglied V.I.P. h.c.
Head of CAD, Content & Collaboration / IT-Manager

Beiträge: 5541
Registriert: 12.04.2007

erstellt am: 29. Mai. 2007 12:37

<-- editieren / zitieren -->

Unities abgeben:

Nur für MrTeilflächeEntfernen

Ok die Lösung steht in den Standarts unter "iso"> Dimensions > Dimension Line: Extension on radius... Hier gibt es 2 Punkte einmal ob es aktiv sein soll (ja / nein) und einmal wielang es sein soll.
Es ist so definiert, dass die Linie nicht hart am geometrierand aufhört, sondern einen definierten wert darüber hinauslüft. Standardmäßig isst das 10mm. Da 10mm länger ist als der Radius 7,..mm läuft es über die mitte hinaus.

mfg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MrTeilflächeEntfernen
Mitglied
Konstrukteur

Beiträge: 5
Registriert: 29.05.2007

Radienbemaßung

erstellt am: 29. Mai. 2007 13:48

<-- editieren / zitieren -->

Unities abgeben:

Danke, ´s hat jefunzt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
