Autor Thema:  Durchmesserbemaßung & Symmetrielinien (7652 mal gelesen)
guschdldererste
Mitglied
Student

Sehen Sie sich das Profil von guschdldererste an!   Senden Sie eine Private Message an guschdldererste  Schreiben Sie einen Gästebucheintrag für guschdldererste

Beiträge: 9
Registriert: 07.05.2007

erstellt am: 15. Mai. 2007 15:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo!
Ich will einen Durchmesser bemaßen mit zwei zum Kreis tangentialen Maßhilfslinien (Kreis aus der Draufsicht). Gibt es so eine Funktion. Find das es übersichtlicher aussieht, als die Standard Durchmesserbemaßung.
Ein weiteres Problem ist, dass es bei mir in anderen Ansichten nicht die Symmetrielinien von Bohrungen anzeigt. Gibt es da was besseres als diese per Hand einzuzeichnen?

Vielen Dank dür Eure Antworten im Voraus.

Gruß

Flo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 15. Mai. 2007 15:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für guschdldererste 10 Unities + Antwort hilfreich

Servus

Einfach bei der Ausrichtung der Bemassung horizontal bzw. vertikal angeben. Dann sollten die Hilfslinien automatisch erzeugt werden.

Gruß

Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

guschdldererste
Mitglied
Student

Sehen Sie sich das Profil von guschdldererste an!   Senden Sie eine Private Message an guschdldererste  Schreiben Sie einen Gästebucheintrag für guschdldererste

Beiträge: 9
Registriert: 07.05.2007

erstellt am: 15. Mai. 2007 15:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

...Danke. Und wo find ich den Befehl? Ist erst mein erstes Teil mit Catia!
Gruß Flo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

chung
Mitglied



Sehen Sie sich das Profil von chung an!   Senden Sie eine Private Message an chung  Schreiben Sie einen Gästebucheintrag für chung

Beiträge: 23
Registriert: 25.04.2007

MS Windows XP SP2; x86 3,72 GHz; 4GB RAM; NVIDIA Quadro FX 1400; CATIA V5 R17 SP7

erstellt am: 15. Mai. 2007 17:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für guschdldererste 10 Unities + Antwort hilfreich




Hallo Flo,

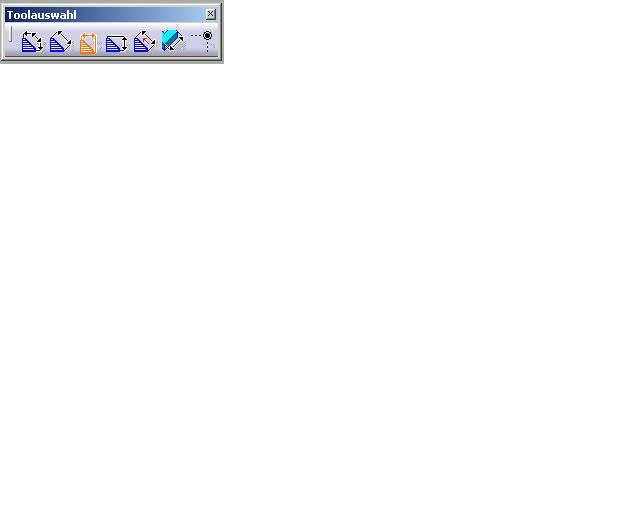

wenn du die Bemassung anfängst sollte eigenlich irgendwo eine Symbolleiste "Toolauswahl" auftauchen. Dort kannst du die Ausrichtung auswählen.

Gruss

Jürgen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

guschdldererste
Mitglied
Student

Sehen Sie sich das Profil von guschdldererste an!   Senden Sie eine Private Message an guschdldererste  Schreiben Sie einen Gästebucheintrag für guschdldererste

Beiträge: 9
Registriert: 07.05.2007

erstellt am: 15. Mai. 2007 21:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke für die Hilfe!
Habs gefunden! Man darf nicht "Durchmesserbemaßung" wählen, sondern muss "Bemaßung" wählen.
Weiß jemand wie man automatisch Mittellinien von Bohrungen in anderen Ansichten erzeugt?

Gruß

Flo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lusilnie
Mitglied



Sehen Sie sich das Profil von Lusilnie an!   Senden Sie eine Private Message an Lusilnie  Schreiben Sie einen Gästebucheintrag für Lusilnie

Beiträge: 1486
Registriert: 13.07.2005

erstellt am: 15. Mai. 2007 23:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für guschdldererste 10 Unities + Antwort hilfreich

Hallo guschdldererste,

ich muss Dir leider widersprechen, es funktioniert auch mit "Durchmesserbemaßung", zumindest prinzipiell!
Aber schau doch mal in die Diplomarbeit von Isabel Braun im Download-Bereich (http://catia.cad.de/v5/didaktv5.htm), da findest Du die grundlegensten Infos zur Zeichnungserstellung, die sollten Deine beiden Fragen abdecken!
Falls nicht, dann mit Beispiel/Screenshot nochmals konkret nachfragen.

mfg,
Luslinie

------------------

Alle Aussagen zu DassaultSystemes-Produkten sind sehr optimistisch, selbst diese!!!

frei nach größeren Geistern

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Matthias.M
Mitglied
Dipl.-Ing. Kraftfahrzeugtechnik


Sehen Sie sich das Profil von Matthias.M an!   Senden Sie eine Private Message an Matthias.M  Schreiben Sie einen Gästebucheintrag für Matthias.M

Beiträge: 104
Registriert: 04.08.2006

V5R26SP3 HF42 (VW)
V5R22SPx HFxx (PSA)
auf Xeon E3-1271v3 32GB, NVIDIA Quadro K2200, Windows 7 64bit

erstellt am: 16. Mai. 2007 13:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für guschdldererste 10 Unities + Antwort hilfreich




Hallo guschdldererste,

mit Axis kannst Du Mittellinien noch und nöcher erzeugen (s. Bild).

Gruß Matt

------------------
Gewalt ist keine Lösung - aber zumidest ein Ansatz.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
