Thema: Durchmesser eines Kreismusters mit Hilfe von Mittellinien der Bohrungen? (2116 mal gelesen)

mrostami
Mitglied

Senden Sie eine Private Message an mrostami

Schreiben Sie einen Gästebucheintrag für mrostami

Beiträge: 1
Registriert: 04.04.2007

erstellt am: 04. Apr. 2007 09:51

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Ich möchte den Durchmesser eines Kreismusters mit mehreren Bohrungen bemassen. Vorher muss ich aber eine Mittellinie, die durch die Bohrungen des Kreises geht, erzeugen. Wie geht das? Hilft mir die Symbolleiste Achsen und Gewinde? und wenn ja, wie?
Danke im Voraus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Dän
Mitglied
Konstrukteur - Maschinenbau

Schreiben Sie einen Gästebucheintrag für Dän

Beiträge: 265
Registriert: 16.02.2007

CATIA V5R17

erstellt am: 04. Apr. 2007 10:48

<-- editieren / zitieren -->

Unities abgeben:

Nur für mrostami


Hallo mrostami

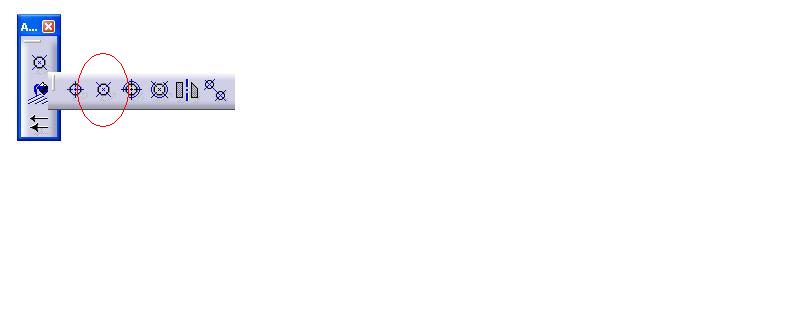

Mit dem Befehl "Mittellinie mit Referenz" kannst du die Achsen erzeugen (im Bild angehängt).

Selektiere dazu alle Bohrungen, die du mit Achsen versehen willst und klicke erst dann auf das Icon. Danach musst du noch die Referenz angeben zu der du deine Achsen ausrichten willst (Zylinderaußenkante ect.). Um einen ganzen Teilkreis darzustellen klicke einfach auf eine so erstellte Achse und halte STRG gedrückt, dann kannst du die einzelnen Achsendpunkte verändern.

Ich hoffe dir damit geholfen zu haben.

------------------
MfG
Daniel
