Thema: Aus Modell ein Drafting wie ein Bild erstellen (1370 mal gelesen)
|
Beile
Mitglied
   Beiträge: 263
Registriert: 19.04.2005 V5 R19
|
erstellt am: 15. Mrz. 2007 19:06  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich habe folgendes Problem.
Die zwei Körper im Bild test.jpg habe ich als Modelle erstellt. Diese zwei Körper sollte ich nun im Drafting bemaßen.
Die Körper sollten dann aber nicht als Linien wie in einer 2D Zeichnung erscheinen, sondern sollten grün bleiben.
Ich würde gerne eine Mittellinie einzichnen und verschiedene Winkel einzeichnen.

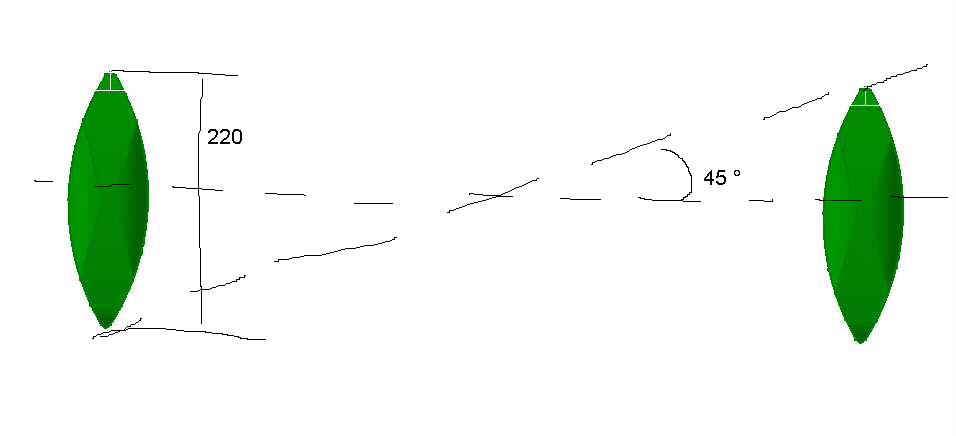

Es sollte ungefähr so aussehen, wie bei Test1.jpg.
Nur würde ich es gerne ich Catia erstellen und nicht in einem Malprogramm.
Ist so etwas möglich?
Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 15. Mrz. 2007 22:26 <-- editieren / zitieren --> Unities abgeben: Nur für Beile
hallo beile. du kannst doch eine normale Zeichnungsableitung erstellen und die dadurch entstehenden Flächen mit der Bereichsfüllung (Schraffur) nachträglich mit einer Farbe füllen. Mußt dir als Fülltextur halt nur eine Farbe anstatt einer Schraffur im Menü aussuchen. um die Schattierung darzustellen kannst du ja jeweils hellere Farben zusammenmischen. Das Ikon, was du brauchst ist ein Farbtopf der ausgeschüttet wird in der Drafting-Workbench. gruß, tom Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 16. Mrz. 2007 06:55 <-- editieren / zitieren --> Unities abgeben: Nur für Beile
Servus Bei der Zeichnungsdarstellung kannst du bei einer erstellten Ansicht auf den "Raster"-Modus wechseln. Zusätzlich kannst du noch die Farben vom 3d-Modell übernehmen. (Alles zu finden unter den Eigenschaften der Ansicht) Gruß Bernd Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 16. Mrz. 2007 20:02 <-- editieren / zitieren --> Unities abgeben: Nur für Beile
Hallo Bernd. Werden dabei denn auch die Flächen eingefärbt? Kann es nun gerade nicht nachprüfen, aber werde es umgehend mal versuchen. Beim letzten mal als ich mit "Raster" abgeleitet habe und die 3D-Farben übernahm, wurden nur die Linien entsprechend gefärbt, nicht aber die Flächen. gruß, Tom Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ
Beiträge: 2897
Registriert: 06.07.2001 NX11
|
erstellt am: 16. Mrz. 2007 20:43 <-- editieren / zitieren --> Unities abgeben: Nur für Beile
ja, im Rastermodus sieht dein Modell - (idealerweise, eine geschickte Iso-Ansicht) je nach Einstellung so aus wie im 3D, mit samt den Farben. Verwende ich manchmal, wenn ich der Meinung bin, für eine Erstellung langt ein Isoansicht, die wird bemasst und dann auf Raster umgestellt, spart nicht Farbe - aber etwas Papier und vielleicht auch Fragen aus der Werkstatt  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
