Wie mache ich einen Teilkreis , ich habe 5 Bohrungen und ich möchte im Drawingbereich einen Teilkreis erstellen damit ich den TK Durchmesser bemaßen kann !!

Bitte um Hilfe, danke !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hilbo
Mitglied



Sehen Sie sich das Profil von hilbo an!   Senden Sie eine Private Message an hilbo  Schreiben Sie einen Gästebucheintrag für hilbo

Beiträge: 513
Registriert: 06.01.2005

erstellt am: 26. Feb. 2007 12:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für pongoAlbert 10 Unities + Antwort hilfreich

Im Drawing gibt es in der Toolbar Aufbereiten den Befehl "MIttellinie mit Referenz". Befehl anwählen, Bohrung selektieren, Zylinder markieren, um den die Bohrungen angeordnet sind. Dann den kümmerlichen Kreisbogen der Mittelline selektieren und mit gedrückter Strg-Taste soweit ziehen, bis es passt
Gruß hilbo

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

pongoAlbert
Mitglied
Schueler

Sehen Sie sich das Profil von pongoAlbert an!   Senden Sie eine Private Message an pongoAlbert  Schreiben Sie einen Gästebucheintrag für pongoAlbert

Beiträge: 2
Registriert: 26.02.2007

erstellt am: 26. Feb. 2007 12:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Johnni
Mitglied



Sehen Sie sich das Profil von Johnni an!   Senden Sie eine Private Message an Johnni  Schreiben Sie einen Gästebucheintrag für Johnni

Beiträge: 34
Registriert: 15.08.2007

V5- R18

erstellt am: 28. Apr. 2008 16:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für pongoAlbert 10 Unities + Antwort hilfreich




Ich habe das gleiche Problem, nur ich finde keine Lösung.

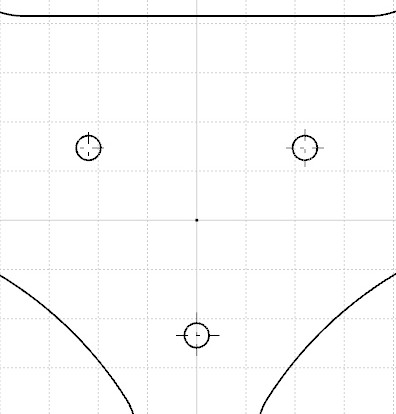

Mittellinie mit Referenz funktioniert nicht, weil ich keinen Mittelpunkt habe bzw der angezeigte Punkt ist nicht der Mittelpunkt des Teilkreises. Alternativ habe ich versucht die Bemassung des Teilkreises mit den Sketcher Tools zu zeichnen, was auch funktioniert, aber leiden bleiben die Bedingungen nicht erhalten (Kongruent des Kreises mit den Mittelpunkten der einzelnen Bohrungen).

Was kann ich noch tun?

[Diese Nachricht wurde von Johnni am 28. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied



erstellt am: 28. Apr. 2008 17:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Du legst Punkte konzentrisch in die Kreise und legst sie mit Bedingungen fest. Dabei muß die Option Create detected Constraints in der Tools-Leiste aktiviert sein.

Danach legst du einen 3-Punkt-Kreis durch die drei Punkte.

Johnni
Mitglied



Sehen Sie sich das Profil von Johnni an!   Senden Sie eine Private Message an Johnni  Schreiben Sie einen Gästebucheintrag für Johnni

Beiträge: 34
Registriert: 15.08.2007

V5- R18

erstellt am: 28. Apr. 2008 22:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für pongoAlbert 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von CEROG:
Dabei muß die Option [b]Create detected Constraints in der Tools-Leiste aktiviert sein.

[/B]


Danke- hat geklappt.
