Thema: Bemaßung umlaufender Radius (6487 mal gelesen)

thschwarz
Mitglied
Konstrukteur

Senden Sie eine Private Message an thschwarz

Schreiben Sie einen Gästebucheintrag für thschwarz

Beiträge: 80
Registriert: 28.03.2005

V5R18 SP4

erstellt am: 05. Feb. 2007 12:17

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo User,

wenn ich bei einer Radienbemaßung mitteilen möchte, daß der Radius umlaufend ist, dann wird normgerecht ein kleiner Kreis vor die Maßlinie gesetzt. Hat Catia dafür einen Befehl oder eine Einstellung ?

Danke im voraus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied

erstellt am: 05. Feb. 2007 17:30

<-- editieren / zitieren -->

hallo thschwarz,

Bei den Properties des Maßes findest du unter Dimension Text die Möglichkeit, einige Symbole vor das Maß zu setzen. Diese Möglichkeit findest du dort hinter dem Schalter mit den Symbolen.

Viele Grüße,

CEROG

------------------
Inoffizielle CATIA-HIlfeseite
CATIA-FAQ
Inoffizielle Linux-Hilfeseite

http://www.cad-gaenssler.de

thschwarz
Mitglied
Konstrukteur

Beiträge: 80
Registriert: 28.03.2005

V5R18 SP4

erstellt am: 06. Feb. 2007 08:26

<-- editieren / zitieren -->

Unities abgeben:


Hallo CEROG

Danke für die schnelle Antwort. Leider ist bei der Radienbemaßung dieses Knöpfchen nicht frei. Mach ich irgendetwas anderes falsch ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Senden Sie eine Private Message an bgrittmann

Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 06. Feb. 2007 08:46

<-- editieren / zitieren -->

Unities abgeben:

Nur für thschwarz


Servus

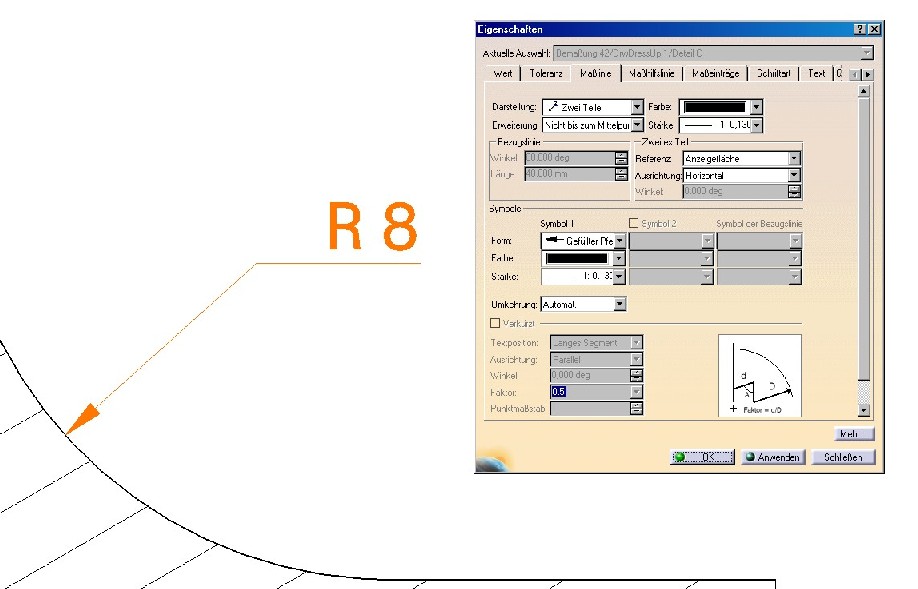

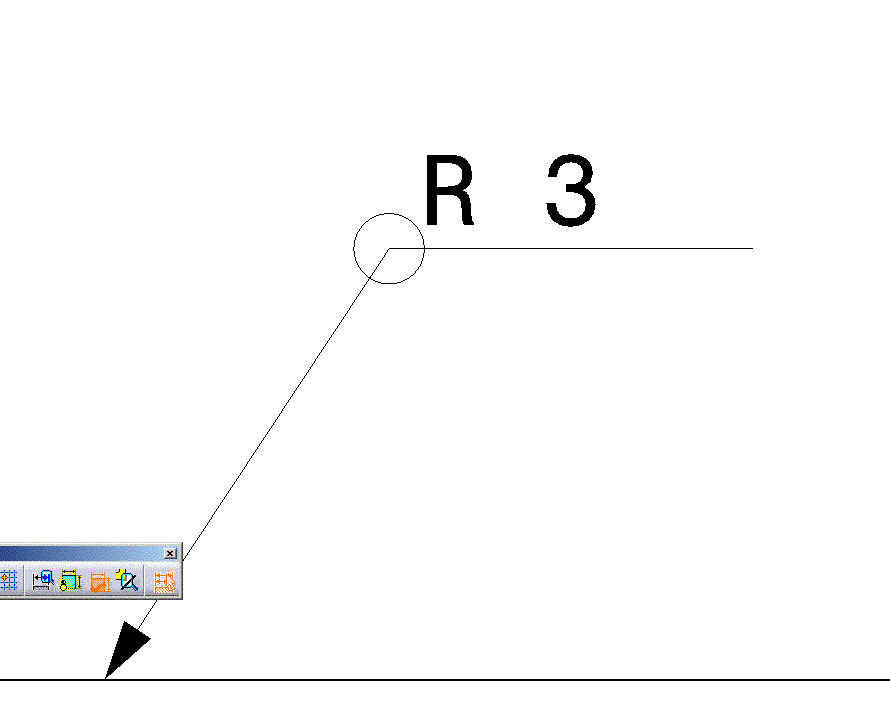

Suchst du zufällig die im Bild gezeigte Möglichkeit?

Wenn ja, da kann man sich mit einem Schweißsymbol behelfen.

Gruß

Bernd

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thschwarz
Mitglied
Konstrukteur

Beiträge: 80
Registriert: 28.03.2005

V5R18 SP4

erstellt am: 06. Feb. 2007 09:20

<-- editieren / zitieren -->

Unities abgeben:

Das ist genau das, was ich meinte.
Tolle Idee, hat aber leider zwei Nachteile:
1. Die Abhängigkeit zum Part ist nicht da,
2. Das funktioniert nur an geraden Linie, was ein kleiner Widerspruch zur Radienbemaßung ist.
Ich werde wohl den Kreis demnächst manuell dazu mahlen. Sieht gut aus und ist abhängig vom Part.

Gruß
thschwarz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied

erstellt am: 06. Feb. 2007 20:47

<-- editieren / zitieren -->

Hallo zusammen,

@thschwarz:
Ich meinte nicht in DIMENSION LINE, sondern in DIMENSION TEXT.

Nach einem kleinen Text gerade muß ich sagen, daß es nur teilweise so funktioniert, wie ich dachte. Das "R" für Radius wird durch das Kreissymbol ersetzt. Das ist nur vertretbar, wenn der Radius als solches erkennbar ist. Bitte jetzt keine Diskussionen wegen irgendwelcher Normen...

Viele Grüße,

CEROG

------------------
Inoffizielle CATIA-HIlfeseite
CATIA-FAQ
Inoffizielle Linux-Hilfeseite

http://www.cad-gaenssler.de
