Ich arbeite sehr viel mit Designflächen und GSD Flächen und möchte in der Zeichnungsableitung Lichtkanten darstellen.
Gibt es eine Möglichkeit Lichtkanten von Designradien abzuleiten die nicht mit einer Verrundung erstellt wurden?
Ich habe dazu drei Bilder als Bsp. angehängt.

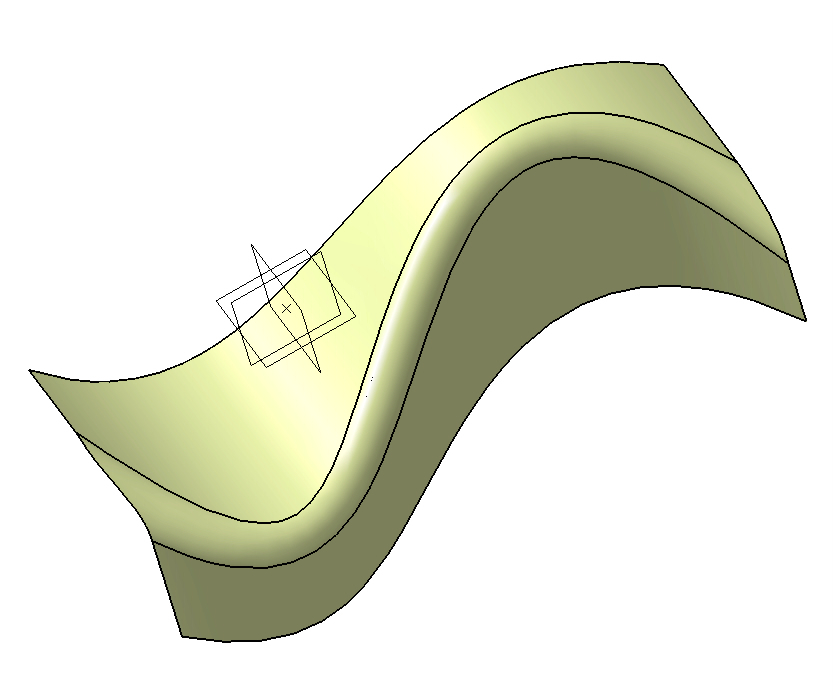

1. Bild = 3D Modell

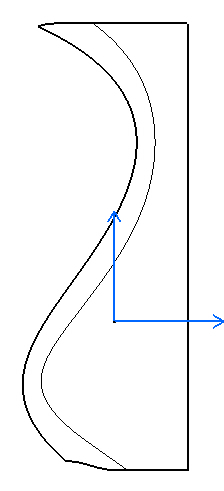

2. Bild = normale CATIA Ableitung

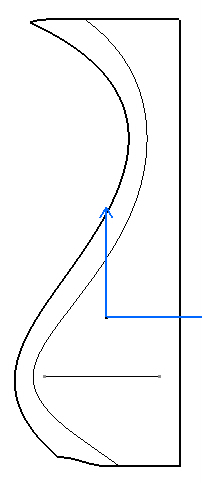

3. Wunschableitung

Gruß Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

3D_f_abgel_Zeichng.jpg Abgel_Zeichng.jpg

Hallo,

eine "Lichtkante", welche kürzer als die Basis-3D-Kurve ist, kann meines Wissens nicht abgeleitet werden. Um eine "Kante" auf den krümmungsstetigen (o. tangentenst.) Sweepflächen zu erzeugen, kann eine Isoparametrische abgeleitet bspw. die Fläche abgeleitet und an der gewünschten Stelle getrennt werden.
Die angefügten Bilder zeigen auf

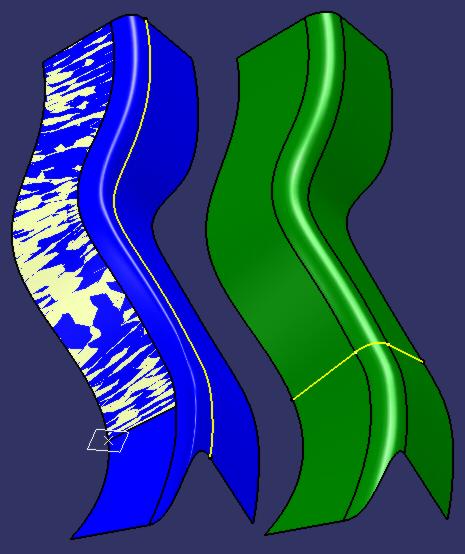

Bild 1:
3D_Geometrie, blaue Fläche mit Verrundung durch Blendsurface (Übergang)=> keine Darstellung der Verrundungsbegrenzung auf der Zeichnung, grüne Fläche mit Formverrundung => Darstellung der Verrundungsbegrenzung auf der Zeichnung. In die Zeichnung übertragen werden die gelben Isoparametrischen. Von der blauen Fläche wurde die helle Teilfläche abgeleitet und an der Ebene getrennt.
Bild 2:
Abgeleitete Zeichnung, links blaue Fläche mit abgeleiteter Fläche, Mitte blaue Fläche mit einer Isoparametrischen an einer Verrundungsbegrenzung, rechts grüne Fläche mit Isoparametrischer.

MfG
kle

------------------
