Hallo Zusammen,

ich versuche im Drawing zwischen einer Linie und einem Kreisbogen (beides aus 3D abgeleitet) den geringsten Abstand zu messen.
Leider wird bei der Bemaßung immer nur der Ankerpunkt angboten. Dieser entspricht aber nicht dem Punkt mit dem geringsten Abstand.

Kennt jemand eine Lösung zu diesem Problem, bei der die Assoziativität möglichst erhalten bleibt?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Gopher
Mitglied



Sehen Sie sich das Profil von Gopher an!   Senden Sie eine Private Message an Gopher  Schreiben Sie einen Gästebucheintrag für Gopher

Beiträge: 194
Registriert: 11.02.2002

V5R17SP03 (englisch)

erstellt am: 16. Jun. 2006 13:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Polyboy 10 Unities + Antwort hilfreich

Was ist für dich der "Ankerpunkt"? Etwas der Schnittpunkt (Intersection point)?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lusilnie
Mitglied



Sehen Sie sich das Profil von Lusilnie an!   Senden Sie eine Private Message an Lusilnie  Schreiben Sie einen Gästebucheintrag für Lusilnie

Beiträge: 1486
Registriert: 13.07.2005

erstellt am: 19. Jun. 2006 01:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Polyboy 10 Unities + Antwort hilfreich

Hallo Polyboy,

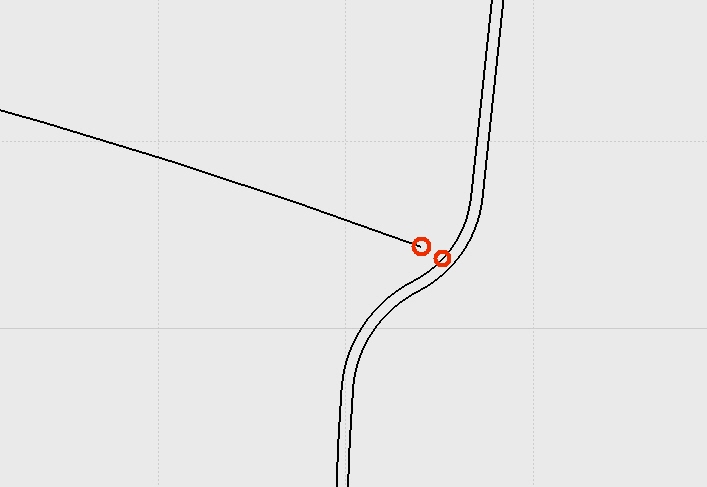

in Deinem Fall (siehe Bild) solltest Du nicht von der Linie, sondern vom Endpunkt der Linie zum Kreisbogen bemaßen! Dann wird das Maß (wahrscheinlich) auch so erstellt, wie Du es gern hättest! Oder nicht?


mfg,
Lusilnie

------------------

Alle Aussagen zu DassaultSystemes-Produkten sind sehr optimistisch, selbst diese!!!

frei nach größeren Geistern

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Polyboy
Mitglied



Sehen Sie sich das Profil von Polyboy an!   Senden Sie eine Private Message an Polyboy  Schreiben Sie einen Gästebucheintrag für Polyboy

Beiträge: 81
Registriert: 13.05.2004

CATIA V5 R16
CATIA V4.2.4

erstellt am: 20. Jun. 2006 09:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,

erstmal danke für die Antwort, aber leider habe ich das Problem, dass ich auf diese, aus dem 3D(Flächen)abgeleiteten Kurven, keine Endpunkte bemassen kann.
Vielleicht fällt ja noch jemanden etwas ein oder gibt es eine Einstellung in den Optionen, die noch nicht gefunden habe.

Gruß
C. Leson

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bam bam
Mitglied
Techniker / Maschinenbau

Sehen Sie sich das Profil von bam bam an!   Senden Sie eine Private Message an bam bam  Schreiben Sie einen Gästebucheintrag für bam bam

Beiträge: 4
Registriert: 05.07.2006

erstellt am: 05. Jul. 2006 15:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Polyboy 10 Unities + Antwort hilfreich




Hallo Polyboy

Es gibt in den Einstellung noch eine Möglichkeit an der es scheitern könnte:

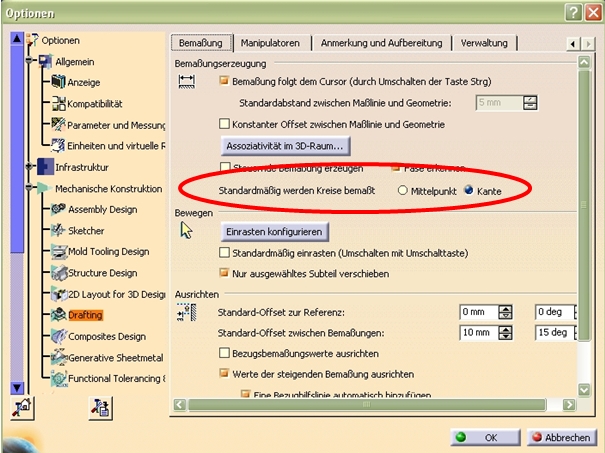

Tools>Optionen>Mechanische Konstruktion>Drafting>Bemaßung>...Standardmäßig werden Kreise bemaßt...Kreutzchen bei KANTE machen

siehe Bild

hoffe ich konnte dir weiterhelfen

MfG bam bam

------------------
CATIA rechnet mit Allem nur nicht mit dem der es bedient
