Hallo,

jetzt ist mein Getriebe fertig und ich möchte die obligatorische Schnittzeichnung machen. Doch wann immer ich das versuche gibt es ein Problem mit einem Rillenkugellager, das geschnitten werden soll.
Ich habe das Rillenkugellager aus dem web2cad Katalog in CATIA V5 R16 importiert. Einmal aus dem Internet und einmal mit hilfe der web2cad (Traceparts) DVD. Beides mal kommt bei der Zeichnungsableitung folgender Fehler:

Ansicht : SchnittA-A
Blatt  : Blatt .1
Beschreibung :
Verschneidungsberechnung ist fehlgeschlagen für Körper 'LUMP13' von Teil 'FAG 6216 (FAG 6216.1)'

Wenn ich im Produkt bei dem Rillenkugellager den Haken bei "Keine darstellung in der Zeichnung" setze, dann kommt dieses Problem natürlich nicht. Aber auch das Lager ist dann nicht da.
Also was machen? Bei allen anderen Normteilen die ich von Web2Cad importiert hab gibt es absolut keine Probleme (auch bei den Pendelrollen-, Kegelrollenlagern die ich verwendet hab)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Catia V5 und Tangentenproblem an Zylinderflächen, tippe ich mal

versuche mal diesen Schnitt A:A  nur .01 mm daneben zu setzen...

------------------
Am Anfang war kein Licht - und Vater blickte Kalt
Miss Brauch

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also ich habe jetzt den Schnitt ein kleines Stück oberhalb der Mittelachse des Lagers gemacht und trotzdem noch:

Ansicht : SchnittA-A
Blatt  : Blatt .1
Beschreibung :
Verschneidungsberechnung ist fehlgeschlagen für Körper 'LUMP13' von Teil 'FAG 6216 (FAG 6216.1)'

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

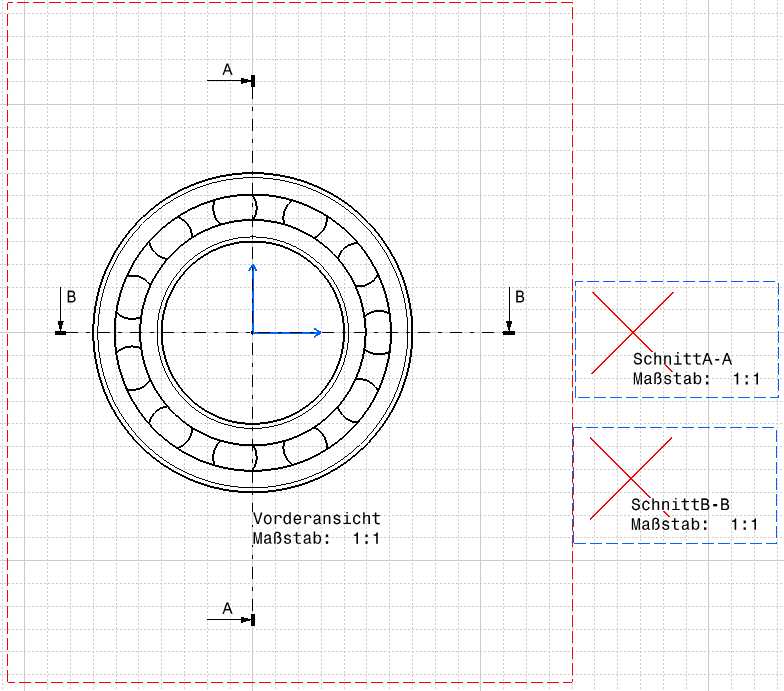

Hab mal n Screenshot gemacht wenn ich nur das Lager schneide:

Bei beiden Schnitten kam diese Fehlermeldung (bzw. mit einem anderen LUMP)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

soll jetzt nicht doof klingen. aber machs doch so wie all die armen technischen zeichner, wenn sie so ein prob haben: direkt in die ansicht einzeichnen. ein lager ist ja zum glück nicht sooooo schwer

ps: mit "all die armen technischen zeichner" hab ich natürlich in erster linie mich gemeint XD

------------------
frohes Schaffen!

David

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hatte gerade genau das gleiche Problem. FAG Rillenkugellager als STEP-Datei von der web2cad-Seite runtergeladen und in CATIA (V5R17 SP5) exportiert. Schnitt hatte gleiche Fehlermeldung rausgeschmissen.

Was bei mir jedoch geklappt hat und was die manuelle Erstellung des Schnitts auf ein Minimum reduziert hat: Ich hab (in einer Szene) die "LUMP"s der Kugeln verdeckt (no-show). Der Schnitt durch den Außen- und Innenring funktionierte bei mir problemlos.

So fehlt nur noch die Darstellung der Kugel im Schnitt, was schnell zu machen ist.

------------------
Danke und viele Grüße,
Clemens

"CATIA - Das Optionen-Monster. Es gibt Gerüchte, nach denen es Konstrukteure geschafft haben sollen, komplette Baugruppen ausschließlich über die Einstellungen in den Optionen aufzubauen"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

genau solche Kugeln habe ich auch schon mal aus einem Lager gelöscht und im Part wieder neu erstellt. Dann ist es für die Zukunft wenigstens normal verwendbar.

Gruß
Angela

------------------
Was ist die Hälfte von 8?
0 oder 3, je nachdem wie man schneidet ...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Spart euch doch einfach die Kugeln und generiert statt dessen einen runden Ring. Keine Probleme mit Tangenten, keine Sorgen den Schnitt richtig zu legen und weniger Datenmenge.

------------------


[Diese Nachricht wurde von hilbo am 28. Aug. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Stimmt, das ist eine gute Idee. Vor allem mit immer "richtigen" Schnitt in 2D eine gute Lösung.

------------------
Danke und viele Grüße,
Clemens

"CATIA - Das Optionen-Monster. Es gibt Gerüchte, nach denen es Konstrukteure geschafft haben sollen, komplette Baugruppen ausschließlich über die Einstellungen in den Optionen aufzubauen"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

;-) ich hatte dasselbe problem mit einem FAG lager.

ich hab einfach die kugeln gelöscht, und schnell über flächendesign und kreismuster neue erzeugt. die liesen sich dann auch problemlos schneiden

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
