Autor Thema:  Problem bei Zeichnungsableitung - Schnitt von runden Körpern (1049 mal gelesen)
uli2
Mitglied
StudMB


Sehen Sie sich das Profil von uli2 an!   Senden Sie eine Private Message an uli2  Schreiben Sie einen Gästebucheintrag für uli2

Beiträge: 18
Registriert: 23.06.2005

V5 R14

erstellt am: 24. Nov. 2005 13:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo Zusammen,

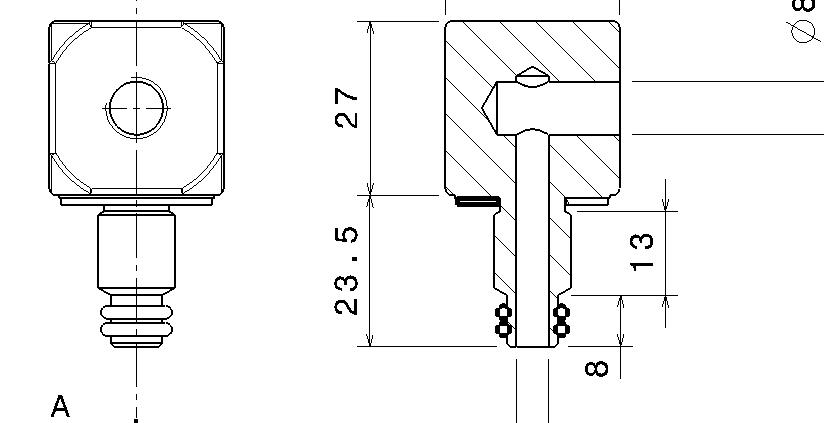

ich habe das Problem, das beim Schnitt runder Körper - aktuell einer Dichtung, die um ein Rohr liegt - im Draft die Schnittlinie der Dichtung fett dargestellt wird.
Wer weiß Rat?!?

Vielen Dank im Voraus
Gruß
uli2

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasfreiermuth
Mitglied



Sehen Sie sich das Profil von thomasfreiermuth an!   Senden Sie eine Private Message an thomasfreiermuth  Schreiben Sie einen Gästebucheintrag für thomasfreiermuth

Beiträge: 39
Registriert: 07.11.2005

 erstellt am: 24. Nov. 2005 14:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für uli2 10 Unities + Antwort hilfreich
der rahmen zeigt das in der fläche die er umrandet gerne eine schraffur wäre....aber leider ist der abstand zwischen den linien der schraffur so groß das in der teilfläche keine linie liegt. ich "löse" dieses problem indem ich zurzeitig den maßstab der ansicht so weit vergrößere bis die schraffur sichtbar wird und dan nden abstand der schraffur verkleinern

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

uli2
Mitglied
StudMB


Sehen Sie sich das Profil von uli2 an!   Senden Sie eine Private Message an uli2  Schreiben Sie einen Gästebucheintrag für uli2

Beiträge: 18
Registriert: 23.06.2005

V5 R14

erstellt am: 24. Nov. 2005 15:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Vielen Dank, hat perfekt geklappt!!!
