Gibt es eine Möglichkeit "Bruchschleifen" im Drawing zu erstellen?
Damit meine ich die Darstellung der Wellenenden nach der alten Norm, also mit den geschwungenen Schnittkanten.

Die Funktion "Aufbrechen einer Ansicht" bietet diese Möglichkeit nicht, oder doch?

vielleicht hat jemand eine Ahnung was ich meine!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jkaestle
Mitglied



Sehen Sie sich das Profil von jkaestle an!   Senden Sie eine Private Message an jkaestle  Schreiben Sie einen Gästebucheintrag für jkaestle

Beiträge: 1091
Registriert: 08.02.2002

erstellt am: 24. Nov. 2005 08:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Stefan K. 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Stefan K.:
Gibt es eine Möglichkeit "Bruchschleifen" im Drawing zu erstellen?

Ja, von Hand mit einem Spline
Automatisiert als alternative Darstellung zur normalen Bruchkante - Nein.
Ist ja auch, wie Du bereits selbst geschrieben hast, eine alte Norm.

------------------
Viele Grüße
Jochen Kästle

www.denc.de

TUFKAD

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cwillmann
Mitglied
PLM-Berater


Sehen Sie sich das Profil von cwillmann an!   Senden Sie eine Private Message an cwillmann  Schreiben Sie einen Gästebucheintrag für cwillmann

Beiträge: 1487
Registriert: 17.03.2001

Job: die 'big three' in CAD & PDM - aber nicht (mehr) täglich!

erstellt am: 24. Nov. 2005 08:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Stefan K. 10 Unities + Antwort hilfreich




Hallo,

erstmal willkommen im Forum!

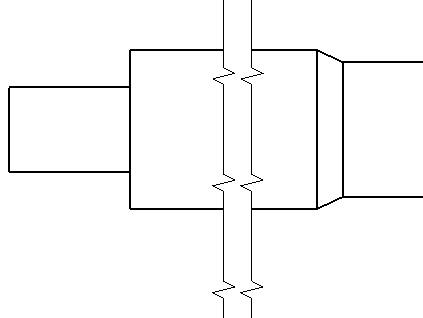

Ich muss gestehen, dass ich nicht wirklich viel Ahnung von Normen habe - meinst Du so etwas wie im Anhang (erstellt mit einer "Broken View")? Dafür einfach die Bruchlinie markieren und in den "Properties" der RMT den Linientyp wechseln (No. 8).

Default-mäßig ändern muss dies in den Zeichnungsstandards (siehe diverse Beiträge hierzu).

------------------
Grüße,Christian Willmann
---
Inoffizielle Pro/E-Hilfeseite
http://PROE.CAD.de
---
DENC AG
http://www.denc.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Stefan K.
Mitglied


Sehen Sie sich das Profil von Stefan K. an!   Senden Sie eine Private Message an Stefan K.  Schreiben Sie einen Gästebucheintrag für Stefan K.

Beiträge: 2
Registriert: 23.11.2005

erstellt am: 24. Nov. 2005 18:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Vielen Dank für die Antworten!

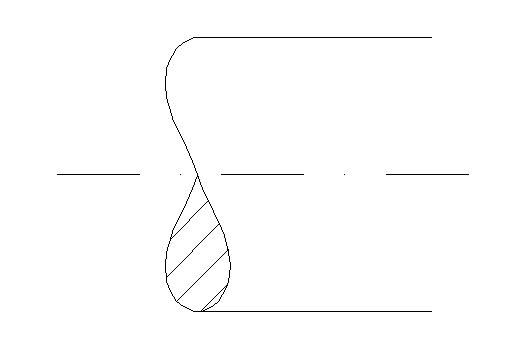

Mit einer Spline hab ich mal etwas experimentiert (siehe Anhang), das funktioniert auch recht gut.
Leider muss ich auch ein Rohr darstellen, da wird es dann etwas mühselig. Aber was macht man nicht alles für seinen Prof.
