Thema: Schraubendarstellung (15211 mal gelesen)
|
uli2
Mitglied
StudMB
   Beiträge: 18
Registriert: 23.06.2005 V5 R14
|
erstellt am: 23. Jun. 2005 12:40  <-- editieren / zitieren -->   Unities abgeben:
Hallo Zusammen, mein Problem ist die Darstellung von Schrauben (Zeichnung aus Product abgeleitet, dann Schnitt erstellt). Die eingebauten Schrauben werden geschnitten dargestellt, jetzt habe ich über Schnitt..Eigenschaften..Überlastungseigenschaften bereits geschafft, die Schauben als nicht geschnitten darzustellen, allerdings werden die Schauben, bzw die Umgebung nicht mehr normgerecht dargestellt... Kann wer helfen, Danke uli r12 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ideas
Mitglied
CAD Systemingenieur, V5-Administrator
Beiträge: 259
Registriert: 26.06.2003 V5R14
XP
|
erstellt am: 23. Jun. 2005 14:09 <-- editieren / zitieren --> Unities abgeben: Nur für uli2
|
Catrin
Ehrenmitglied
Ingenieurin Maschinenbau/Informatik
Beiträge: 1928
Registriert: 12.12.2000
|
erstellt am: 23. Jun. 2005 14:11 <-- editieren / zitieren --> Unities abgeben: Nur für uli2
Hallo Uli, besser ist die Eigenschaft nicht schneiden im Part zu machen. Wie geht das ?
Im Produkt auf die SChraube gehen - Eigenschaften aufrufen. Den Ordner Drafting aufmachen --> da gibt es einen Menuepunkt, der heisst sinngemaess: Teil in Schnitten nicht schneiden. Dann sollte die Zeichnung wissen, was zu tun ist. Gruss
Catrin ------------------
CATIS GmbH 38444 Wolfsburg
catrin.eger@catis.de www.catis.de
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Catrin
Ehrenmitglied
Ingenieurin Maschinenbau/Informatik
Beiträge: 1928
Registriert: 12.12.2000 HP ZBook 15
Windows 7 / V5R24
|
erstellt am: 23. Jun. 2005 14:12 <-- editieren / zitieren --> Unities abgeben: Nur für uli2
|
uli2
Mitglied
StudMB
Beiträge: 18
Registriert: 23.06.2005 V5 R14
|
erstellt am: 23. Jun. 2005 17:01 <-- editieren / zitieren --> Unities abgeben:
Hallo Catrin, danke für die schnelle Antwort, klappt leider noch nicht...
wie beschrieben, wähle ich im Product die Schraube aus (ist übrigens aus nem ISO Standard Katalog...), Eigenschaften..Zeichnungserstellung..Zeichnungseigenschaften..

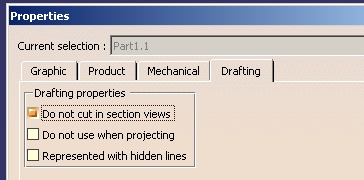

Dann drei Punkte zur Auswahl:"Kein Trennvorgang in Schnitten", "Nicht bei der Projektion verwenden", "Mit verdeckten Linien angezeigt" Hab alle probiert, es klappt leider nix... Vielleicht hast Du, oder wer anders noch ne Idee Danke im Voraus... Gruß
Uli [Diese Nachricht wurde von uli2 am 23. Jun. 2005 editiert.] [Diese Nachricht wurde von uli2 am 23. Jun. 2005 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
jkaestle
Mitglied
Beiträge: 1091
Registriert: 08.02.2002
|
erstellt am: 23. Jun. 2005 17:06 <-- editieren / zitieren --> Unities abgeben: Nur für uli2
|
uli2
Mitglied
StudMB
Beiträge: 18
Registriert: 23.06.2005 V5 R14
|
erstellt am: 23. Jun. 2005 17:15 <-- editieren / zitieren --> Unities abgeben:
OK, Danke, jetzt tut sich was, allerdings immer noch nicht das gewünschte... Im letzten Beitrag hab ich noch ein GIF hingehängt, jetzt ist die Darstellung am Bildschirm, wie im GIF ungeschnitten, leider aber noch nicht normgerecht... Gruß Uli [Diese Nachricht wurde von uli2 am 23. Jun. 2005 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
