Hot News:

Mit Unterstützung durch:

  Foren auf CAD.de
  CATIA V5 Drafting
  Bauteil mit EINEM bestimmtem Linientyp ableiten

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

CATIA V5 Grundkurs | Einsteiger - 5 Std. 15 Min 48

KISTERS 3DViewStation: Neuer Strukturvergleich ab sofort verfügbar, eine Pressemitteilung
Autor Thema:  Bauteil mit EINEM bestimmtem Linientyp ableiten (1463 mal gelesen)
MaFJoL
Mitglied
Ingenieur Maschinenbau


Sehen Sie sich das Profil von MaFJoL an!   Senden Sie eine Private Message an MaFJoL  Schreiben Sie einen Gästebucheintrag für MaFJoL

Beiträge: 69
Registriert: 06.09.2002

MS Windows XP Prof SP1
P4 3,0 GHz
RAM 2 GB
NVIDIA Quadro FX 1000
===
CATIA V4.2.4
Solid Works 2004 SP4.1
CATIA V5.12 SP5

erstellt am: 22. Jun. 2005 11:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo alle zusammen,

wie kann man von einem CATproduct ein Bauteil so ableiten, dass es im 2D einen bestimmten Linientyp bekommt. Zum Beispiel Strich-Punkt-Linie. Klingt ziemlich einfach, habe aber leider noch keine Lösung für das Problem gefunden??!?! Unter V4 gab es da ne Layerbelegung! Hab leider keine Ahnung wie das mit V5 funktioniert? Vielen Dank für Eure Hilfe.

Grüßle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tobler
Mitglied
Dipl.-Ing (FH)


Sehen Sie sich das Profil von tobler an!   Senden Sie eine Private Message an tobler  Schreiben Sie einen Gästebucheintrag für tobler

Beiträge: 68
Registriert: 05.01.2005

erstellt am: 22. Jun. 2005 13:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für MaFJoL 10 Unities + Antwort hilfreich

In der Ansicht kann über Überlastungseigenschaften für jedes Part die Farbe, Linientyp und die Strichstärke eingestellt werden. Dies vorher bereits im Part zu definieren ist meines Wissens nicht möglich.

------------------
Gruß,
Tobler

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MaFJoL
Mitglied
Ingenieur Maschinenbau


Sehen Sie sich das Profil von MaFJoL an!   Senden Sie eine Private Message an MaFJoL  Schreiben Sie einen Gästebucheintrag für MaFJoL

Beiträge: 69
Registriert: 06.09.2002

MS Windows XP Prof SP1
P4 3,0 GHz
RAM 2 GB
NVIDIA Quadro FX 1000
===
CATIA V4.2.4
Solid Works 2004 SP4.1
CATIA V5.12 SP5

erstellt am: 22. Jun. 2005 14:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

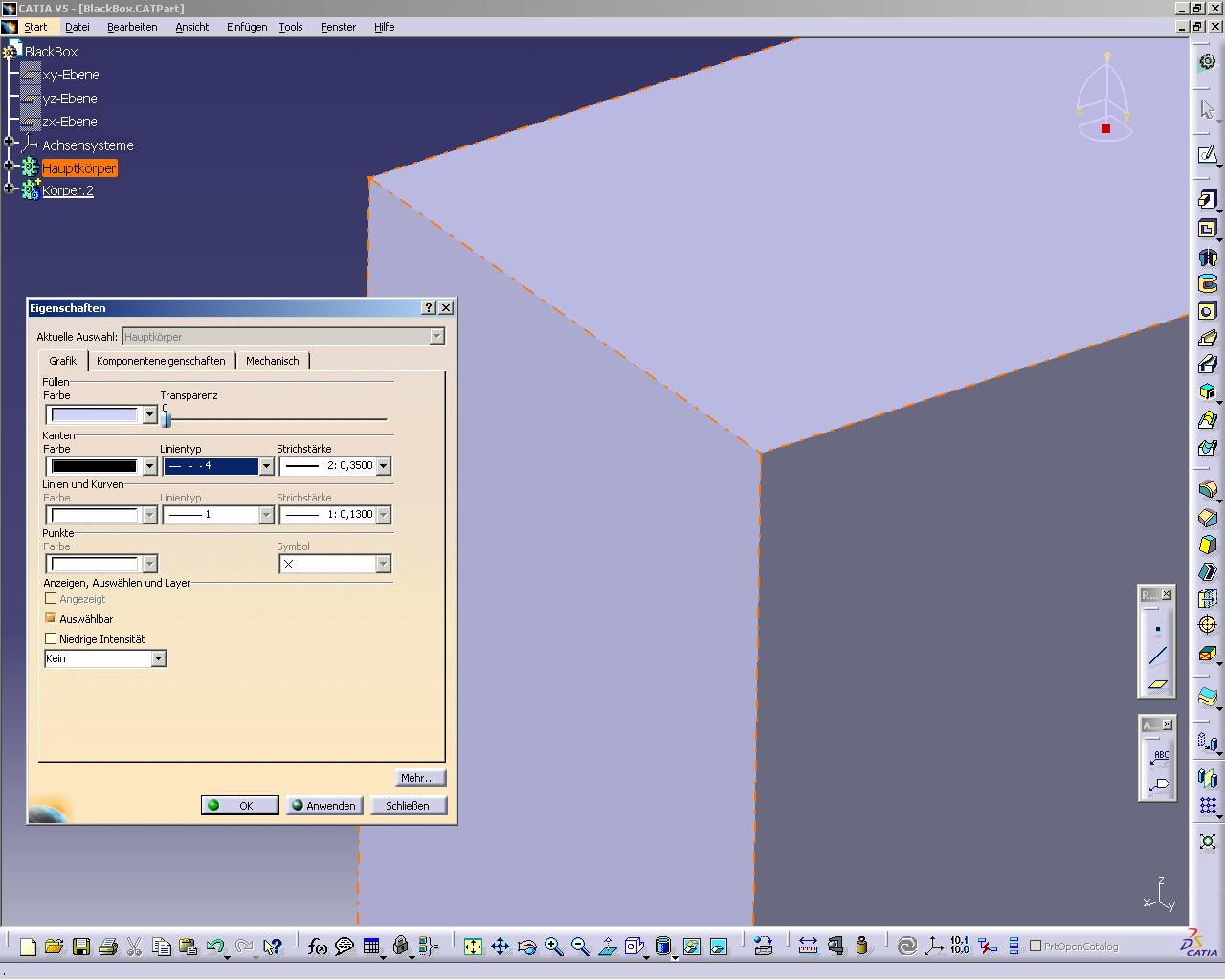

Genau das habe ich auch probiert und gehofft diesen Linientyp in der Ableitung zu finden. Leider wird der Linientyp aber nur im 3D am Körper angezeigt und nicht in die Zeichnungsableitung übernommen...(siehe Anhang...) Kennt jemand eine Möglichkeit ohne dass man den Linientyp manuell (durch anklicken) ändern muß?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Konya
Mitglied
CAD-Anwendeberaterin

Sehen Sie sich das Profil von Konya an!   Senden Sie eine Private Message an Konya  Schreiben Sie einen Gästebucheintrag für Konya

Beiträge: 9
Registriert: 28.08.2003

erstellt am: 05. Jul. 2005 14:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für MaFJoL 10 Unities + Antwort hilfreich

Hallo,

Grundsätzlich Funktioniert dies mit deM Standard:
generativeparameters

Hierunter findet man Drafting + ViewDressup + 3DInheritance und dann die entsprechenden Elemente. Es ist also an den Administrtor eine entsprechende XML-Datei bereitzustellen.

in tools option bei Drafting + Administration muss "prevent generative view style creation" deactiviert werden um den entsprechenden "standard" nutzen zu können.

in R12 wird noch die Linienart aus dem PartBody übernommen. Ab R14 werden dann die Linienzuweisungen übernommen, wie sie im CATProduct definiert werden (wenn z.B. eine gesammte Unterbaugruppe).

Gruß Konya

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen ... | Nach anderen Beiträgen suchen | CAD.de-Newsletter

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!

Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2025 CAD.de | Impressum | Datenschutz
