Hallo

Ich habe im Rahmen meiner Studienarbeit ein kleines Problem, vielleicht könnt ihr mir ja helfen. Dieses sieht wie folgt aus:

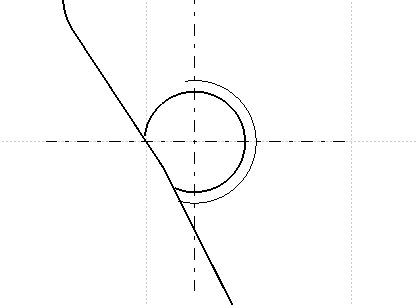

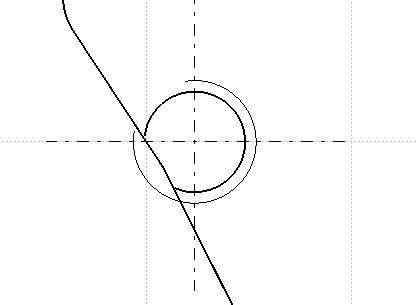

Ich habe eine Zusammenbauzeichnung, bei der eine Ansicht nötig ist wo ein massives Teil teilweise eine Gewindebohrung überdeckt (siehe Zeichnung). Jedoch wird die symbolische Darstellung des Gewindes auch über das massive Teil im Vordergrund gemacht. Was ich gerne hätte wird auf dem 2. Bild deutlich. Leider kann ich das Symbol für das Gewinde nicht trimmen. Kann mir da jemand helfen?

danke schon mal im Vorhinein

Ach ja - ich verwende Catia V5R10
