  CATIA V5 Drafting
  Frage zu Referenzkreise erzeugen und Bezug

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

CATIA V5 Grundkurs | Einsteiger - 5 Std. 15 Min 48

KISTERS 3DViewStation - Der Schlüssel zur Einsparung von CAD-Lizenzen, eine Pressemitteilung
Autor Thema:  Frage zu Referenzkreise erzeugen und Bezug (3525 mal gelesen)
FlorianS
Mitglied
Student

Sehen Sie sich das Profil von FlorianS an!   Senden Sie eine Private Message an FlorianS  Schreiben Sie einen Gästebucheintrag für FlorianS

Beiträge: 9
Registriert: 03.12.2004

Win XP SP2 / 512 MB RAM / GeForce4 / Catia V5R12 SP4

erstellt am: 29. Mai. 2005 21:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo!

Ich bin gerade am erstellen einer Zeichnung eines Schiffsgetriebe.
Da will ich natürlich auch alle Positionsballons einfügen.

Habe mein Product durchnummerieren lassen und dann die Referenzkreise mit "Referenzkreise erzeugen" im Drafting generiert.
Nun meine Fragen:

1) Kann ich es ändern, das er mir die Bezugslinie nicht auf die Kante des Parts sondern in die schraffierte Fläche setzt?

2) Kann man die Symbolform auf "Gefüllter Kreis" standardisieren?

3) Wie kann ich den Durchmesser des "Gefüllten Kreis"-Symbols ändern?


Wäre euch sehr dankbar, wenn ihr mir helfen könntet.

MfG
Florian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kalanja
Mitglied
Entwicklungsing.


Sehen Sie sich das Profil von kalanja an!   Senden Sie eine Private Message an kalanja  Schreiben Sie einen Gästebucheintrag für kalanja

Beiträge: 1239
Registriert: 29.10.2001

erstellt am: 30. Mai. 2005 09:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für FlorianS 10 Unities + Antwort hilfreich




moin!

zu 1.) versuch mal add leader (vorher rechte maus auf den kreis) und klick in die schraffur. dann mit remove leader den alten entfernen (bin mir aber nicht ganz sicher ob's so wirklich funktioniert)

zu 2.) und 3.)

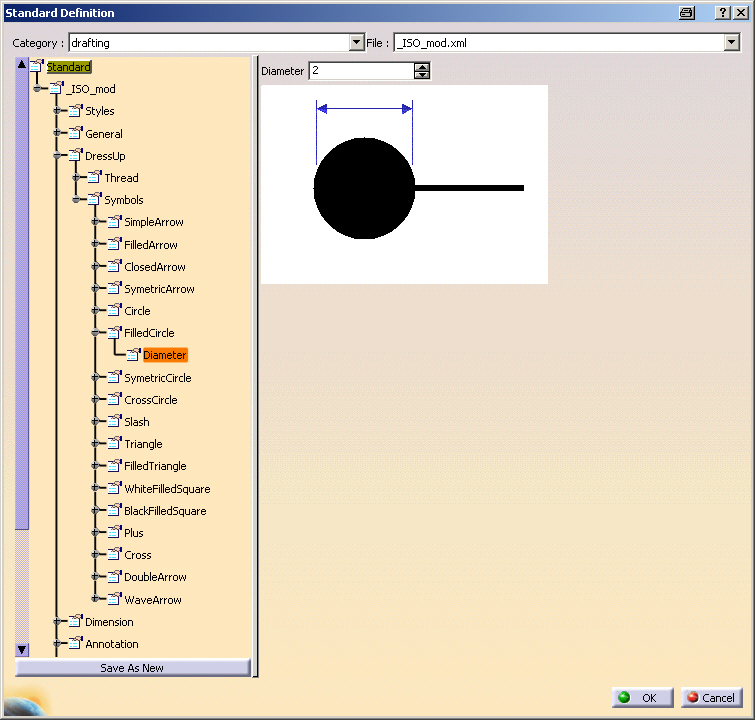

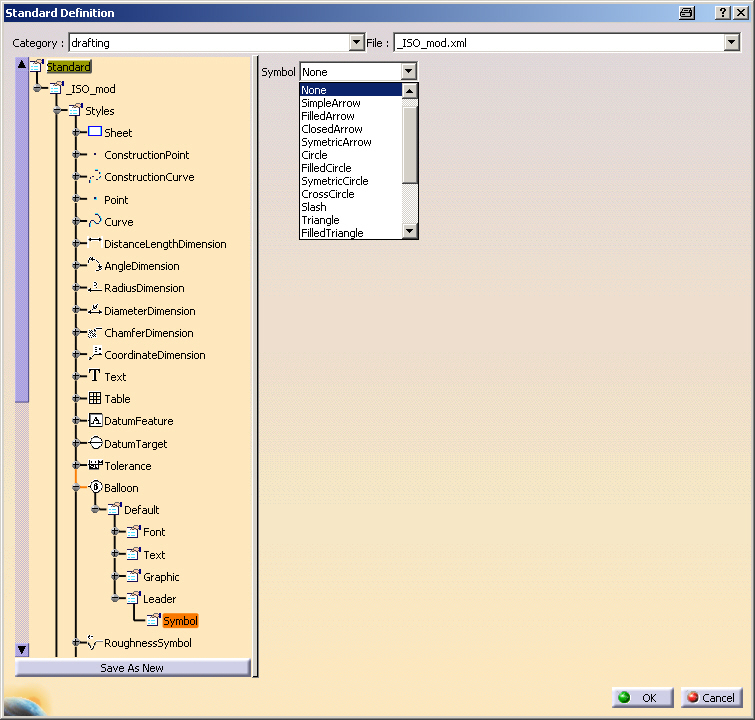

da musst du catia im admin mode starten, und die drafting standards editiern (tools-standards) => siehe bild

mario

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kalanja
Mitglied
Entwicklungsing.


Sehen Sie sich das Profil von kalanja an!   Senden Sie eine Private Message an kalanja  Schreiben Sie einen Gästebucheintrag für kalanja

Beiträge: 1239
Registriert: 29.10.2001

Dell Precision M3800 Mobile Workstation
i7 2,2GHz - 16GB RAM
Nvidia Quadro K1100
Treiber: 353.62
Windows 10 Pro (x64)
V5 R21 x64 SP6

erstellt am: 30. Mai. 2005 09:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für FlorianS 10 Unities + Antwort hilfreich




ach ja, der kreisdurchmesser fehlt noch...

mario

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

FlorianS
Mitglied
Student

Sehen Sie sich das Profil von FlorianS an!   Senden Sie eine Private Message an FlorianS  Schreiben Sie einen Gästebucheintrag für FlorianS

Beiträge: 9
Registriert: 03.12.2004

Win XP SP2 / 512 MB RAM / GeForce4 / Catia V5R12 SP4

erstellt am: 30. Mai. 2005 10:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke sehr für deine Antwort, mario!

zu 1) So habe ich es auch bisher gemacht: "Bezugslinien hinzufügen" > Ins Teil klicken > "Bezugsline/Endpunkt entfernen"
Mich würde interessieren ob er automatisch die Fläche als Bezug nehmen kann?

zu 2) Genau das habe ich gesucht! Danke sehr!
Nur wie komme ich in den Admin-Modus?


Gruss Flo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

FlorianS
Mitglied
Student

Sehen Sie sich das Profil von FlorianS an!   Senden Sie eine Private Message an FlorianS  Schreiben Sie einen Gästebucheintrag für FlorianS

Beiträge: 9
Registriert: 03.12.2004

Win XP SP2 / 512 MB RAM / GeForce4 / Catia V5R12 SP4

erstellt am: 30. Mai. 2005 15:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ich habe mittlerweile den Adminmode entdeckt:
CNEXT.exe -admin (für Adminrechte)

Diese Beiträge haben mir dabei geholfen:
http://ww3.cad.de/foren/ubb/Forum140/HTML/000282.shtml
http://ww3.cad.de/foren/ubb/Forum140/HTML/000282.shtml


Ich habe den Durchmesser nun in der ISO.xml geändert. Aber leider ändert er mir meine Zeichnung nicht. Auch nicht wenn ich einen neuen Ballon oder Bezug hinzufüge...
Was muss ich machen damit die Änderung wirkam wird???

[Diese Nachricht wurde von FlorianS am 30. Mai. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kalanja
Mitglied
Entwicklungsing.


Sehen Sie sich das Profil von kalanja an!   Senden Sie eine Private Message an kalanja  Schreiben Sie einen Gästebucheintrag für kalanja

Beiträge: 1239
Registriert: 29.10.2001

erstellt am: 30. Mai. 2005 17:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für FlorianS 10 Unities + Antwort hilfreich

unter file-page setup den standard updaten.

mario

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

FlorianS
Mitglied
Student

Sehen Sie sich das Profil von FlorianS an!   Senden Sie eine Private Message an FlorianS  Schreiben Sie einen Gästebucheintrag für FlorianS

Beiträge: 9
Registriert: 03.12.2004

Win XP SP2 / 512 MB RAM / GeForce4 / Catia V5R12 SP4

erstellt am: 01. Jun. 2005 11:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Habe nun versucht die Standards unter "Seite einrichten" zu aktualisieren.
Leider ohne Erfolg.

Die gefüllten Kreise bleiben so dick. Auch wenn ich Neue hinzufüge, haben sie den alten Durchmesser. Auch wenn ich eine neue Zeichnung mit dem Standard "ISO_flo.xml" mache, sind die Kreise wie früher.
Schade eigentlich.

Trotzdem Danke für deine Hilfe Mario...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 12. Sep. 2005 11:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Hallo,

wenn ich in meinem 2D Drawing Details (2D componenten) einsetze, und einen Leader drankängen möchte, mach ich das mittels RMT --> Add Leader.
Wo in den Standards kann ich jetzt einstellen, dass dieser Leader dann ein anderes Symbol vorn hat und eine andere Strickstärke?

------------------
Gruß

Rafi
