Autor Thema:  Rauhigkeitssymbol anpassen (3818 mal gelesen)
ismir50
Mitglied



Sehen Sie sich das Profil von ismir50 an!   Senden Sie eine Private Message an ismir50  Schreiben Sie einen Gästebucheintrag für ismir50

Beiträge: 17
Registriert: 06.05.2005

Catia V5R10

erstellt am: 17. Mai. 2005 18:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

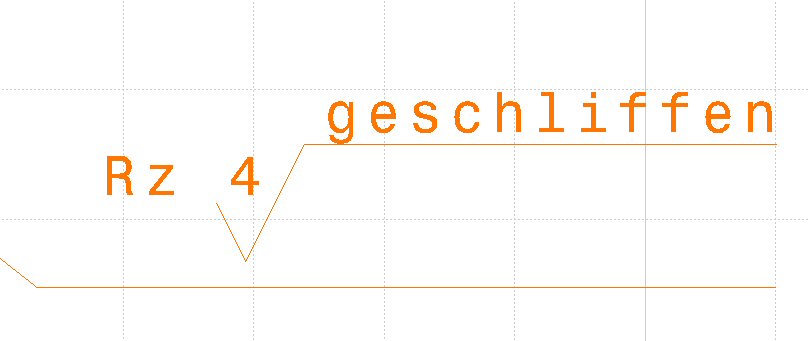

Ich habe folgendes Problem. Ich bin gerade am erstellen einer Zeichnungsableitung und bin nun bei den Rauhigkeits- bzw. Oberflächenangaben angekommen. Soweit so gut. Leider habe ich hier mehrere Problem. Wie man auf dem Bild sieht hat das Zeichen zur Bezugslinie einen Abstand. Wie bekomme ich diesen weg? Und das andere wäre - wie kann ich die Bezugslinie an sich ändern. z.b. einen weiteren "Knotenpunkt" (zum verschieben/positionieren der Bezugslinie) einfügen. Das letzte ist dass der Angriffspunkt der Bezugslinie bei mir immer (wie auf dem bild ersichtlich) auf der linken Seite ist. Kann ich das umstellen??

Danke schon mal im vorraus!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

_Kathy_
Mitglied



Sehen Sie sich das Profil von _Kathy_ an!   Senden Sie eine Private Message an _Kathy_  Schreiben Sie einen Gästebucheintrag für _Kathy_

Beiträge: 71
Registriert: 09.02.2005

R19

erstellt am: 18. Mai. 2005 08:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ismir50 10 Unities + Antwort hilfreich

Hallo Ismir,

den Abstand zur Bezugslinie sowie den Knotenpunkt kannst Du in den Standards unter Drafting/XXX.xml/Styles/RoughnessSymbol einstellen.
Falls Ihr einen Administratot habt, musst Du den ansprechen, ansonsten hast Du keinen Zugriff darauf.
Weitere Unterbrechungen der Bezugslinie kannst Du einstellen, indem Du die Bezugslinie markierst und dann mit der RMT auf den gelben Endpunkt gehst. Dort gibt es dann "Unterbrechung hinzufügen" usw.

Reicht Dir das so?

Viele rüße,
Kathy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
