Hallo Kollegen,
wer weiss wo man den Offset zwischen den Maßlinien der Kettenbemassung voreinstellen kann? Die Sind ca. 10 mm auseinander und dazwischen hätte noch eine Maßzahl locker Platz. Ich wollte einen Wert von 4 mm voreinstellen, damit die Maße nicht so weit gefächert werden. Seit R14 gibt es keine Möglichkeit mehr nachträglich und überhaupt den Knick in der Maßhilfslinie (abgesetzte Maßhilfslinien) zu beeinflußen. Wo ist und wie heißt dieser Paramater der das ganze steuert?
Gruß leo666

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater

Senden Sie eine Private Message an thomasacro

Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3731
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 18. Mrz. 2005 11:38

<-- editieren / zitieren -->

Unities abgeben:

Nur für leo666

hi leo,

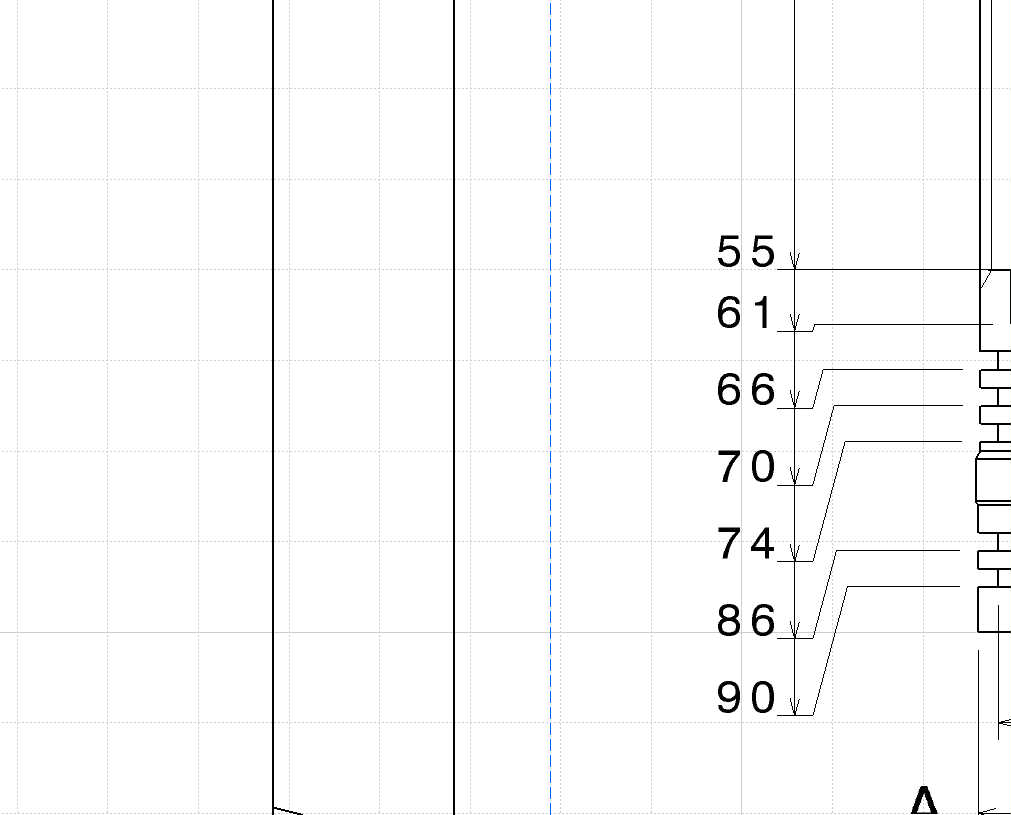

meinst du das hier? --->

gruß, tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

leo666
Mitglied
Dipl.-Ing.

Beiträge: 102
Registriert: 04.12.2002

erstellt am: 18. Mrz. 2005 13:00

<-- editieren / zitieren -->

Unities abgeben:

Hallo tom,
die Einstellungen in Tools Optionen haben das keine Asuwirkung; es muß irgend ein Parameter in der ISO.xml sein.

Gruß leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Zico
Mitglied
Konstrukteur

Schreiben Sie einen Gästebucheintrag für Zico

Beiträge: 69
Registriert: 25.09.2003

NX1953
CATIA V5
MEDUSA 14
DEC ALPHA Station
DELL Precision T3500, XP64bit

erstellt am: 12. Apr. 2005 08:29

<-- editieren / zitieren -->

Unities abgeben:

Nur für leo666

Hallo,
schau mal in den Standards der betreffenden XML unter der Kategorie

DRAFTING ->
BEMASSUNG ->
CUMLxxxx

nach.
Da kannst du alle Parameter voreinstellen. Die Bilder erklären dir die Parameter.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

leo666
Mitglied
Dipl.-Ing.

Beiträge: 102
Registriert: 04.12.2002

erstellt am: 12. Apr. 2005 08:52

<-- editieren / zitieren -->

Unities abgeben:

Hallo Zico,
schönen Dank f. deine Antwort.
All diese Parameter hab ich schon durchexerziert. Keiner beeinflußt mein gewünsches Ergebnis.

Gruß leo666

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ideas
Mitglied
CAD Systemingenieur, V5-Administrator

Senden Sie eine Private Message an ideas

Schreiben Sie einen Gästebucheintrag für ideas

Beiträge: 259
Registriert: 26.06.2003

V5R14
XP

erstellt am: 13. Apr. 2005 16:07

<-- editieren / zitieren -->

Unities abgeben:

Nur für leo666

Hallo Leo,

das ist etwas umständlich aber so gehts.
Ausgangssituation: Du hast eine Cumulated Dimension mit "Dimenson System selsction Mode" erstellt und möchtest die "Width" eines Funnels verändern.

1. Schritt: Auf das Maß gehen -> RMT - Properties - System - "Automatically add funnel" deaktivieren
2. Schritt: Unter den Properties auf das Sheet "Extension Line" gehen. Die Funnel Parameter sind noch immer gedimmt.
3. Im Properties Fenster "Apply" selektieren. Jetzt ist die Check Box "Funnel" aktiv.
4. Check Box "Funnel" deaktiveren und aktivieren. -> Die Funnel Parameter können jetzt für das System editiert werden.

Ich habe das in der Dassault Original Umgebung für den ISO Standard probiert, falls das eine Rolle spielt.

Gruß
Dirk
