Thema: 2-fach gedrehte Bohrungen (2180 mal gelesen)
|
Felsen
Mitglied
Formenbau
   Beiträge: 239
Registriert: 15.06.2004 HP Workstation Z800
3.7GHz
16GB RAM
QuadroFX4600
CATIA V5-6 Release 2016
|
erstellt am: 15. Mrz. 2005 08:13  <-- editieren / zitieren -->   Unities abgeben:
Hallo Mitstreiter, ich habe ien Problem bei der Zeichnungserstellung von 2-fach gedrehten Bohrungen.
1.In der Draufsicht wird mir keine Achse der Bohrung dargestellt.
Gibt es hier eine Einstellung um die Achse darzustellen?
(Brauche sie zur Vermassung)
2.Der Schnitt der Bohrung ist gedreht.
Wie kann ich diesen Schnitt zur Grundfläche ausrichten? Vielen Dank im Voraus!! Gruß Felsen
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3716
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 18. Mrz. 2005 11:50 <-- editieren / zitieren --> Unities abgeben: Nur für Felsen
hi felsen, ich behelfe mir da so: im 3D die mittellinie als 3D-linie zeichnen und dann in der 2D view folgende einstellung
1.rechte maustaste auf den viewrahmen -> Eigenschaften -> Ansicht
2.dort die Einstellung "3D-Drahtmodell" aktivieren
3. wenn du es nicht schon im 3D gemacht hast, kannst du nun im 2D die Eigenschaften der Linie über dessen Eigenschaften einstellen. ich hoffe das ist ein gangbarer Ansatz für dich
gruß, tom Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3716
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 18. Mrz. 2005 11:56 <-- editieren / zitieren --> Unities abgeben: Nur für Felsen
|
Felsen
Mitglied
Formenbau
Beiträge: 239
Registriert: 15.06.2004 HP Workstation Z800
3.7GHz
16GB RAM
QuadroFX4600
CATIA V5-6 Release 2016
|
erstellt am: 21. Mrz. 2005 19:55 <-- editieren / zitieren --> Unities abgeben:
Hallo Tom, danke für deine Antwort. Punkt1 habe ich so gehandhabt. Mir fiel auch nix besseres ein.
Mit Punkt 2 meine ich die Ansicht drehen (so das die Grundfläche parallel zur Anzeige steht) Gruß Felsen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas aus E
Mitglied
Werkzeugkonstrukteur
Beiträge: 32
Registriert: 01.11.2001
|
erstellt am: 29. Apr. 2005 10:51 <-- editieren / zitieren --> Unities abgeben: Nur für Felsen

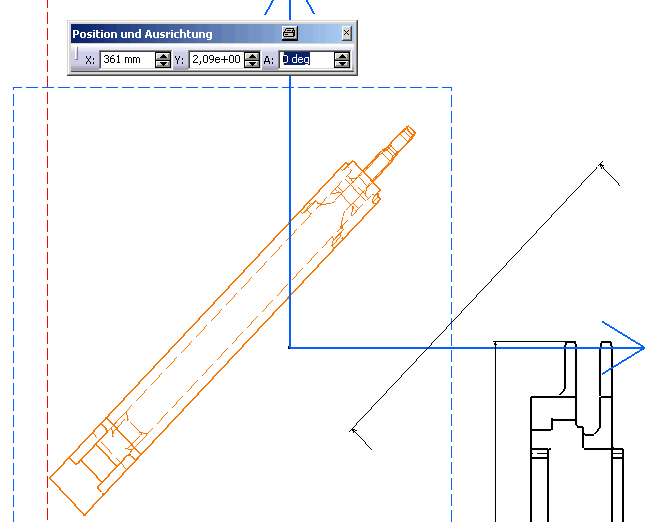

Hallo Felsen, sicher hast Du schon Deine Antwort auf die 2. Frage. Falls nicht: in der Symbolleiste "Positionieren und Ausrichten" kannst Du den Winkel angeben, in dem Deine Ansicht dargestellt werden soll. (siehe Bild) Gruß aus Eisenach
Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hilbo
Mitglied
Beiträge: 513
Registriert: 06.01.2005
|
erstellt am: 29. Apr. 2005 15:04 <-- editieren / zitieren --> Unities abgeben: Nur für Felsen

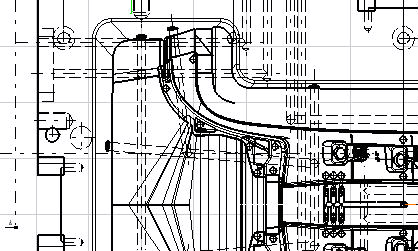

hallo Felsen, zu 1.:unter den Icons für Mittellinie gibt es doch eine "Achslinie". Funktioniert das nicht? zu 2: guckst du...im ausgerichteten Schnitt mit 2 (!) geraden beginnen, dann erst die schräge Bohrung anwählen. Gruß
Olaf ------------------
Sucht, und Ihr findet!
Buddha
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
