  CATIA V5 Drafting
  Dicke Linien bei Schnitterstellung

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für CATIA & Co.

KISTERS 3DViewStation: 3D-Visualisierung für After Sales, Service und Ersatzteile, eine Pressemitteilung
Autor Thema:  Dicke Linien bei Schnitterstellung (3737 mal gelesen)
steff
Mitglied
Konstrukteur


Sehen Sie sich das Profil von steff an!   Senden Sie eine Private Message an steff  Schreiben Sie einen Gästebucheintrag für steff

Beiträge: 271
Registriert: 31.01.2001

CAtia V5 R17

erstellt am: 03. Feb. 2005 13:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo,

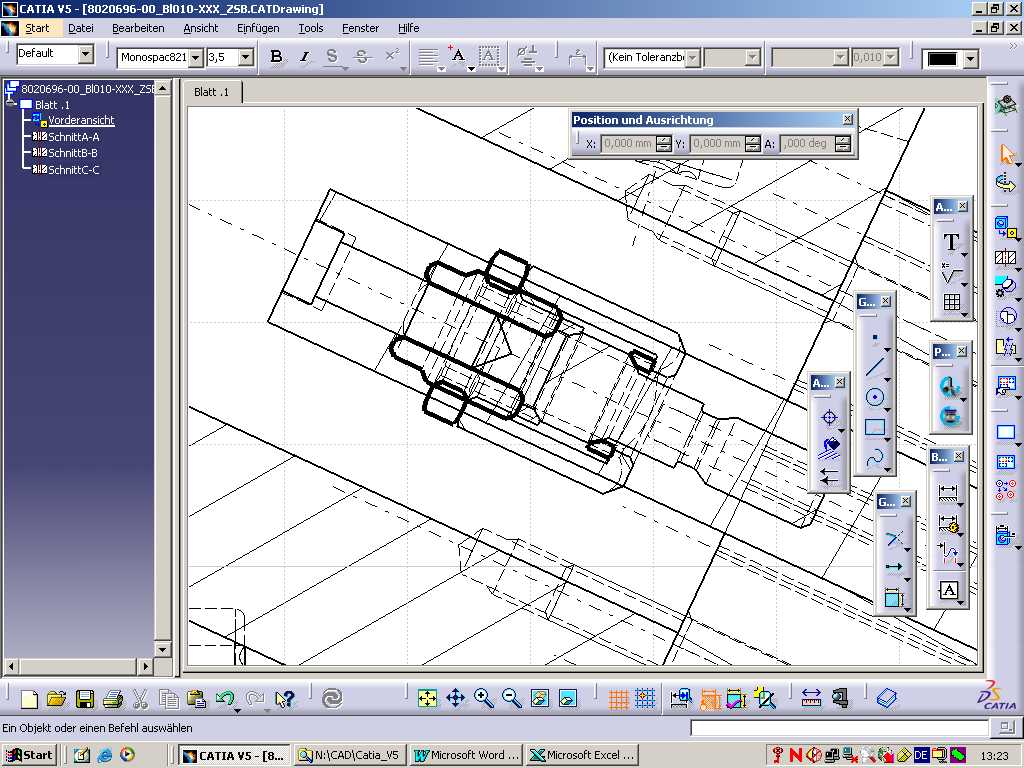

ich habe hier einen Zusammenbau aus dem ich verschieden Schnitte erstellen will. Nur zeigt er mir bei jedem Schnitt den ich erstelle  immer dicke Linien an. Diese kann ich auch nicht nachbearbeiten und die Stärke einstellen.Hat mir Catia mal keine dicke Linien angezeigt und ich bearbeite den Schnitt mit den Überlastungseigenschaften habe ich dann wieder an irgendeinem Bauteil diese dicken Linien. Als Beispiel habe ich Euch mal ein Bild von so einem Schnitt mit angehängt.
Wer hat schon mal so ein Problem gehabt?

Vielen Dank für Eure Hilfe

Steff

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Norman Schulz
Mitglied
Konstrukteur Catia V4/V5


Sehen Sie sich das Profil von Norman Schulz an!   Senden Sie eine Private Message an Norman Schulz  Schreiben Sie einen Gästebucheintrag für Norman Schulz

Beiträge: 300
Registriert: 18.03.2002

erstellt am: 03. Feb. 2005 21:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für steff 10 Unities + Antwort hilfreich

Hallo steff!
Ich vermute es liegt an Deinem Schraffurabstand.
Ändere den Abstand (oder Schraffurneigung)durch Doppelklick auf die Schraffur des betreffenden Teils auf einen geringeren Wert.
Das Problem liegt darin, das in gewissen Teilbereichen die Schraffur nicht dargestellt werden kann. Daher wahrscheinlich die dicken Linien.
Siehe auch andere Threads bezüglich dieses Themas.

Gruß Norman

------------------
WGL Werkzeugbau
n.schulz@wgl-formenbau.de
www.wgl-formenbau.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
