  CATIA V5 Drafting
  Probleme beim Schnitt im 2D

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:
Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

CATIA V5 Grundkurs | Einsteiger - 5 Std. 15 Min 48

KISTERS 3DViewStation: Germar Nikol - Der Visionär hinter der Erfolgsgeschichte, eine Pressemitteilung
Autor Thema:  Probleme beim Schnitt im 2D (1141 mal gelesen)
sigma-kon
Mitglied



Sehen Sie sich das Profil von sigma-kon an!   Senden Sie eine Private Message an sigma-kon  Schreiben Sie einen Gästebucheintrag für sigma-kon

Beiträge: 63
Registriert: 12.02.2004

 erstellt am: 30. Nov. 2004 14:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo!

Welche Ursachen gibt es, damit ein Schnitt nicht dargestellt wird?

Fehler im 3D? Baugruppen nicht upgedated?

Danke.

Gruß

sigma-kon

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Newwwbie
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von Newwwbie an!   Senden Sie eine Private Message an Newwwbie  Schreiben Sie einen Gästebucheintrag für Newwwbie

Beiträge: 79
Registriert: 03.11.2004

 erstellt am: 30. Nov. 2004 14:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sigma-kon 10 Unities + Antwort hilfreich
hi

ne Ursache könnte sein das der Schnitt nur auf der anderen Seite des Abgeleiteten Teils liegt und somit durch die Rückansicht verdeckt wird. Oder um was für einen Schnitt geht es denn?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sigma-kon
Mitglied



Sehen Sie sich das Profil von sigma-kon an!   Senden Sie eine Private Message an sigma-kon  Schreiben Sie einen Gästebucheintrag für sigma-kon

Beiträge: 63
Registriert: 12.02.2004

 erstellt am: 30. Nov. 2004 14:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Im der View erscheint ein rotes Kreuz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Newwwbie
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von Newwwbie an!   Senden Sie eine Private Message an Newwwbie  Schreiben Sie einen Gästebucheintrag für Newwwbie

Beiträge: 79
Registriert: 03.11.2004

 erstellt am: 30. Nov. 2004 14:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sigma-kon 10 Unities + Antwort hilfreich
uuiii das ist schon was anderes. nnn Screenshot kannst du nicht zufällig machen vom Schnittverlauf oder?!?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sigma-kon
Mitglied



Sehen Sie sich das Profil von sigma-kon an!   Senden Sie eine Private Message an sigma-kon  Schreiben Sie einen Gästebucheintrag für sigma-kon

Beiträge: 63
Registriert: 12.02.2004

 erstellt am: 30. Nov. 2004 15:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

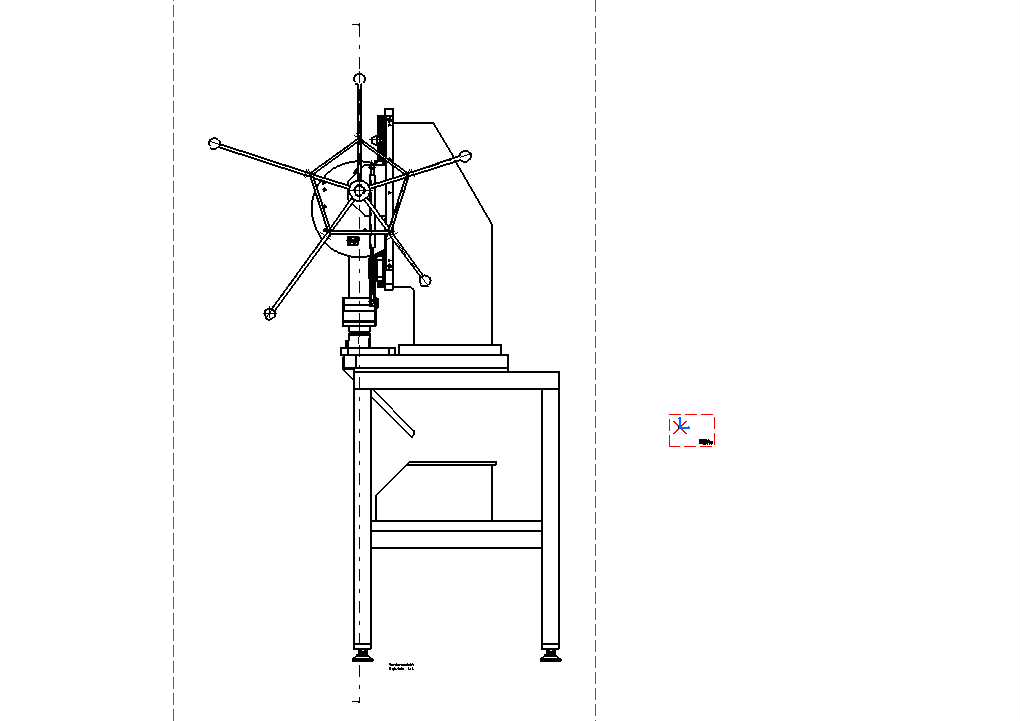

Der Schnittverlauf ist nicht abgewinkelt er geht gerade durch
die Vorrichtung

Alle Baugruppen sind auch upgedatet und alle anderen Ansichten lassen sich auch erstellen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kalanja
Mitglied
Entwicklungsing.


Sehen Sie sich das Profil von kalanja an!   Senden Sie eine Private Message an kalanja  Schreiben Sie einen Gästebucheintrag für kalanja

Beiträge: 1239
Registriert: 29.10.2001

Dell Precision M3800 Mobile Workstation
i7 2,2GHz - 16GB RAM
Nvidia Quadro K1100
Treiber: 353.62
Windows 10 Pro (x64)
V5 R21 x64 SP6

erstellt am: 30. Nov. 2004 15:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sigma-kon 10 Unities + Antwort hilfreich
versuch mal den schnitt um ein paar 1/100mm (eventuell auch 1/10mm schritte) zu verschieben - das hilft oft!

ist ein bekanntes problem und kann vielerlei "esotherische" ursachen haben - will heissen es ist nicht immer nachvollziehbar warum's einmal funktioniert und gleich daneben nicht mehr.

mario

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sigma-kon
Mitglied



Sehen Sie sich das Profil von sigma-kon an!   Senden Sie eine Private Message an sigma-kon  Schreiben Sie einen Gästebucheintrag für sigma-kon

Beiträge: 63
Registriert: 12.02.2004

 erstellt am: 01. Dez. 2004 07:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Problemtext.txt

Habe das Problem immer noch nicht beheben können.

Ich habe jetzt eine Reinigung mit CATDUAV5 durchgeführt und eine
txt-Datei erhalten in der Meldungen angezeigt werden das das Problem behoben werden kann.

Kann jemand mit den Meldungen etwas anfangen und was kann ich machen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Newwwbie
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von Newwwbie an!   Senden Sie eine Private Message an Newwwbie  Schreiben Sie einen Gästebucheintrag für Newwwbie

Beiträge: 79
Registriert: 03.11.2004

 erstellt am: 01. Dez. 2004 08:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sigma-kon 10 Unities + Antwort hilfreich
Hi moin.

Gut dann probier das mal....
Wechsel in die Functional Tolerancing&Anotation Umgebung leg eine Ebene vertikal in dein zusammenbau und leg auf diese Ebene eine Ansichts/Schnittebene.
Dann wechselst du ins Drafting und holst dir diesen Schnitt mit "Ansicht aus 3D" rüber.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
