hallo!

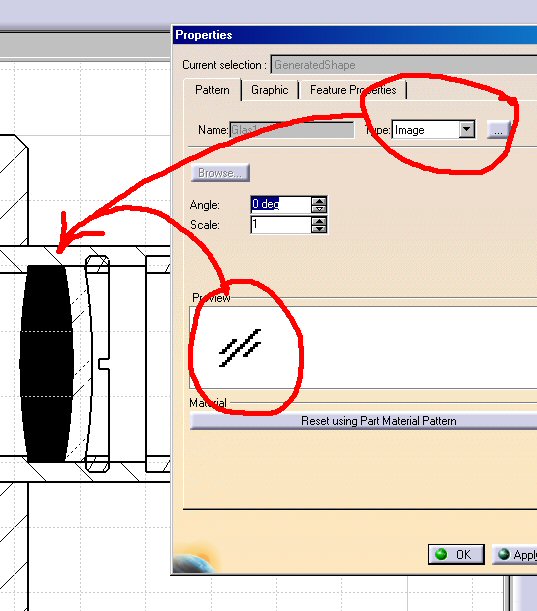

ich habe folgendes Problem. ich brauche für meine Zeichnung eine Schraffur für Glas. ich wollte diese als image in catia einfügen. das hab ich im admin mode auch machen können und finde diese schraffur auch unter properties, pattern, type image. wenn ich diese schraffur nun verwenden will macht mir catia die gesamte geschnittene fläche schwarz. woran könnte das liegen und wie kann ich zu meiner richtigen schraffurdarstellung kommen?

Pete

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Newwwbie
Mitglied
Technischer Zeichner

Senden Sie eine Private Message an Newwwbie

Schreiben Sie einen Gästebucheintrag für Newwwbie

Beiträge: 79
Registriert: 03.11.2004

erstellt am: 13. Nov. 2004 21:16

<-- editieren / zitieren -->

Unities abgeben:

Nur für da_Pete

Aloa

Lieg warscheinlich daran das der Linien Abstand zu klein ist und deshalb alles schwarz dargestellt wird. Wenn du normal rechtsklick auf die schrafur machst kannst du dort die Steigung etc. von der Schrafur einstellen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

da_Pete
Mitglied
Student

Beiträge: 2
Registriert: 13.11.2004

erstellt am: 14. Nov. 2004 12:34

<-- editieren / zitieren -->

Unities abgeben:


Hi,

ich hab die Schraffur nicht als "hatching" definiert, sondern als "image".
die Größe des Bildes ist 38x31 Pixel. Das sollte aber eigentlich gehen. Das "DrwPatternMotifBrick1.bmp", das standardmäßig dabei ist, ist auch nur 44x40 Pixel groß.

Pete

[Diese Nachricht wurde von da_Pete am 14. Nov. 2004 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
