Hallo,
ich arbeite mit CATIA V5R13. Nun wollte ich eine Ausbruchansicht erstellen was auch soweit gut funktioniert hat. Nur die Umrahmung ist bei mir nur mit geraden Linien gegangen. Kann ich irgendwo einstellen das ich die Umrahmung des Ausbruchs mit Kurven erstellen kann?
Wo kann ich die Eigenschaften der Linie voreinstellen die bei der Umrahmung erzeugt wird? Ich muß die jedesmal über die Eigenschaften nachbearbeiten.

Vielen Dank für Eure Antworten

Grüße

Steff

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

JochenM
Mitglied
Konstrukteur


Sehen Sie sich das Profil von JochenM an!   Senden Sie eine Private Message an JochenM  Schreiben Sie einen Gästebucheintrag für JochenM

Beiträge: 540
Registriert: 11.11.2003

Win7Pro SP1

erstellt am: 30. Jun. 2004 13:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für steff 10 Unities + Antwort hilfreich




Hallo steff,

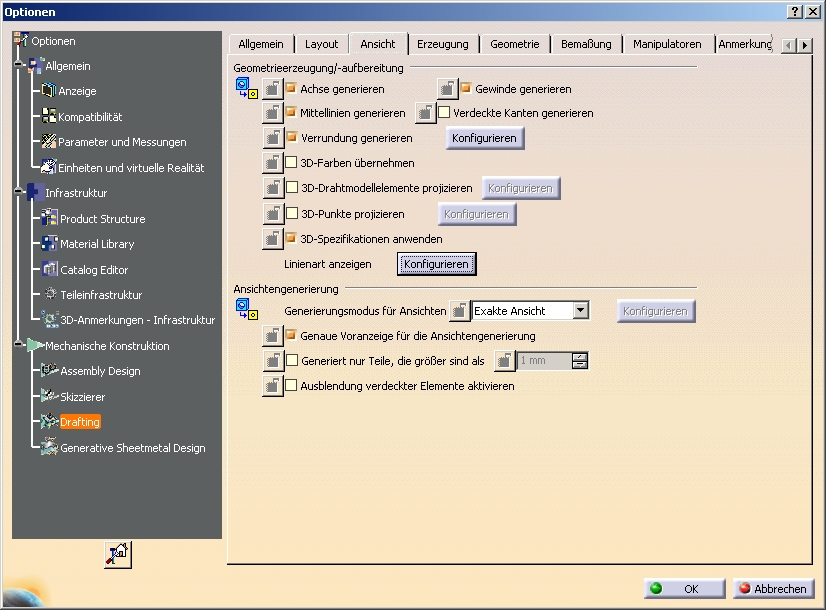

das konst Du in Tools-Optionen-... s. Bild einstellen

Gruß
Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

steff
Mitglied
Konstrukteur


Sehen Sie sich das Profil von steff an!   Senden Sie eine Private Message an steff  Schreiben Sie einen Gästebucheintrag für steff

Beiträge: 271
Registriert: 31.01.2001

CAtia V5 R17

erstellt am: 30. Jun. 2004 13:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Jochen,
vielen Dank für die Antwort. Jetzt kann ich die Linienart und die Stärke einstellen. Aber wie ich die Umgrenzugslinien von Geraden auf Kurven (ev. auch Splines) einstelle weiß ich noch nicht.
Es ist auch noch ein weiteres Problem hinzugekommen.
Bei der Erzeugung des Ausbruchs sind im AUsbruch auch noch die verdeckten Linien. Ich möchte diese aber nicht drin haben im Ausbruch, im Rest der Ansicht schon.

Vielen Dank für die Antwort

Steff

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

AM_01
Mitglied
CAD/PDM Systemmanagement

Sehen Sie sich das Profil von AM_01 an!   Senden Sie eine Private Message an AM_01  Schreiben Sie einen Gästebucheintrag für AM_01

Beiträge: 7
Registriert: 15.09.2004

erstellt am: 10. Mai. 2005 16:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für steff 10 Unities + Antwort hilfreich




Hallo steff,
ich denke es geht so:

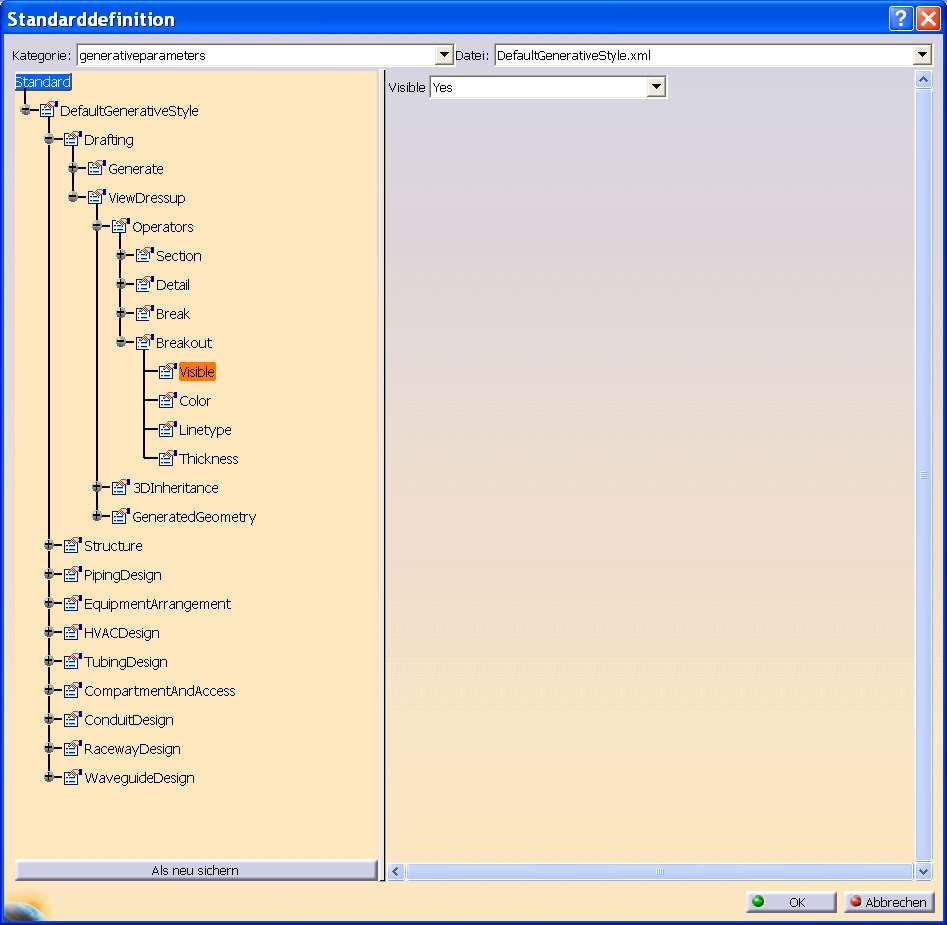

tools>standards... siehe Bild>>>

mfg
AM01

------------------
