Ich bin Neuling bei Catia V5 und stelle hier wahrscheinlich eine völlig einfache Frage,
um ein Blechbiegeteil(Biegewinkel z.B. 120°) zu Bemaßen bentötige ich den virtuellen Schnittpunkt der Blechkanten. Wie kann dieser Punkt gefangen werden? (Das Biegeteil habe ich als part erstellt)

alfduc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

JochenM
Mitglied
Konstrukteur

Senden Sie eine Private Message an JochenM

Schreiben Sie einen Gästebucheintrag für JochenM

Beiträge: 540
Registriert: 11.11.2003

Win7Pro SP1

erstellt am: 09. Mrz. 2004 14:24

<-- editieren / zitieren -->

Unities abgeben:

Nur für alfduc


Hallo Alfduc
ab R12 kein Problem (ich glaube, auch schon ab R11). Bis R10 musst Du Dir über Punkterzeugung einen Schnittpunkt selbst erzeugen.
Viel Spaß noch mit V5
Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

alfduc
Mitglied
Dipl. Ing. (FH) Maschinenbau

Beiträge: 3
Registriert: 08.03.2004

erstellt am: 09. Mrz. 2004 21:19

<-- editieren / zitieren -->

Unities abgeben:

Vielen Dank, Jochen. Wir haben R10. Den Punkt muss ich im part konstruieren?! oder?

alfduc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

christl
Mitglied
Konstrukteur

Senden Sie eine Private Message an christl

Schreiben Sie einen Gästebucheintrag für christl

Beiträge: 182
Registriert: 18.12.2003

V5R24/26
WIN7

erstellt am: 10. Mrz. 2004 07:46

<-- editieren / zitieren -->

Unities abgeben:

Nur für alfduc

hallo alfduc,

nöö, den Punkt im drawing an die gewünschte Pos. setzen, wenn die Ansicht aktiv ist geht das fast von allein.

Gruß
christl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

D. Schnorf
Mitglied
CAD-Systembetreuer

Senden Sie eine Private Message an D. Schnorf

Schreiben Sie einen Gästebucheintrag für D. Schnorf

Beiträge: 96
Registriert: 16.08.2002

Win7 64
CATIA V5R20 SP7
ENOVIAvpm 1.6
ENOVIA 3dcom V5R20 SP7

erstellt am: 10. Mrz. 2004 13:27

<-- editieren / zitieren -->

Unities abgeben:

Nur für alfduc


Hallo

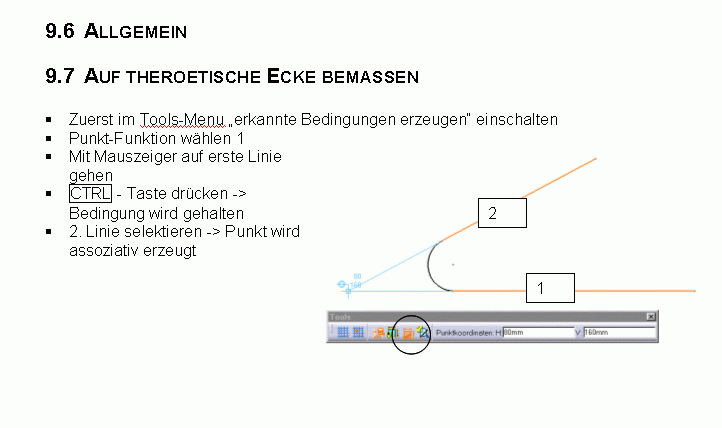

Hier eine kleine Anleitung aus unserem CAD-Betriebshandbuch.

Gruss Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

NGT
Mitglied
Technischer Zeichner

Schreiben Sie einen Gästebucheintrag für NGT

Beiträge: 11
Registriert: 05.03.2004

erstellt am: 10. Mrz. 2004 13:35

<-- editieren / zitieren -->

Unities abgeben:

Nur für alfduc

Hallo alfduc,

ich könnte mir das auch folgender Maßen vorstellen:
Skizze im Part ohne Kantenverrundung erstellen. Skizze mit Bedingungen bemaßen. Anschließend Part erstellen und Kanten verrunden.
Im Drawing die Ansichten erstellen.Die Bemaßung kannst Du dann mit der Funktion "Bemaßung Schrittweise generieren" erstellen.
Achte darauf das Du unter TOOLS-OPTIONEN die Einstellungen aktiviert hast.

Gruß
Norbert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

alfduc
Mitglied
Dipl. Ing. (FH) Maschinenbau

Beiträge: 3
Registriert: 08.03.2004

erstellt am: 10. Mrz. 2004 22:17

<-- editieren / zitieren -->

Unities abgeben:

Hallo,

ich habe es jetzt auch geschafft, und zwar habe ich einen Punkt erzeugt "Schnittpunkt erzeugen" und dann diesen Punkt bemasst.

Vielen Dank
alfduc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
