Hallo V5-Kollegen,

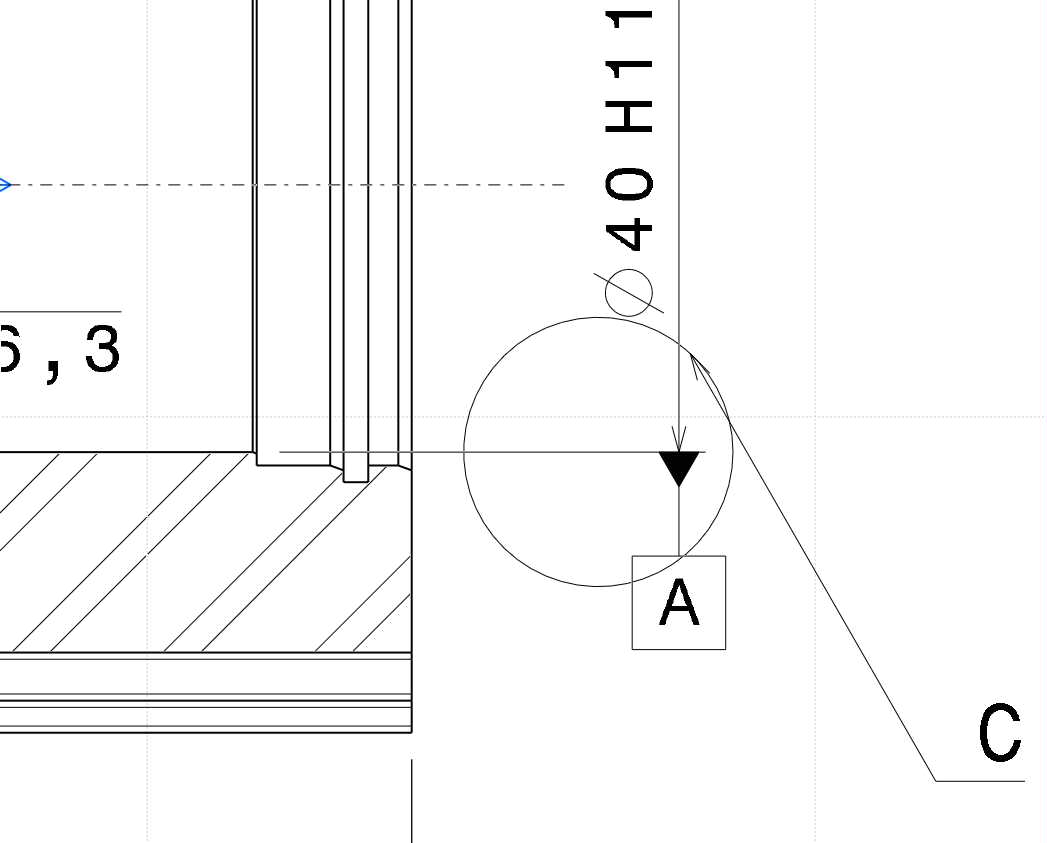

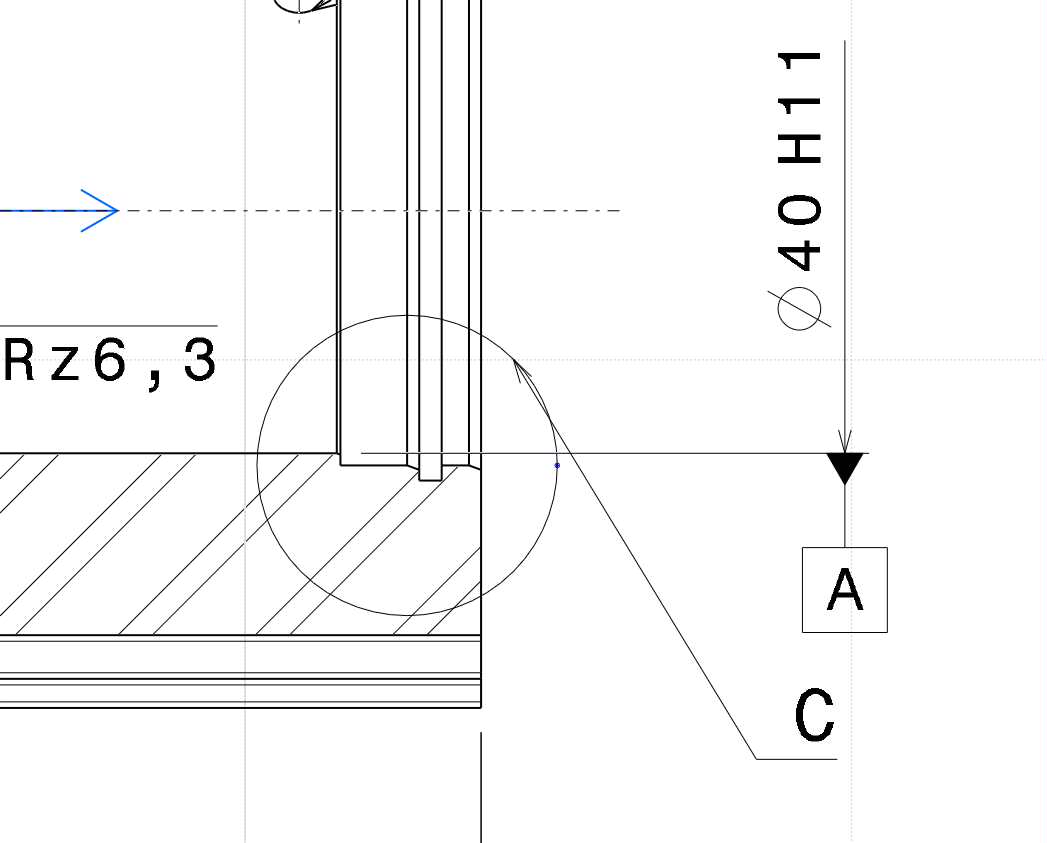

ich hab an einem Zylinder mit unterschiedlichen Hüben (natürlich mit unterschiedlichen Längen) 2 Bereiche von denen ich jeweils eine Detailansicht machen möchte. Positioniere ich den Kreis für eine bestimmte Länge, mache dannach die Datailansicht passt alles noch wunderbar. Ändere ich im Model die Länge des Zylinders, um auch davon eine Zeichnung zu erstellen, liegt der Detailansichtskreis nicht mehr an der gewünschten Stelle, es ist mir auch nicht gelungen den Kreismittelpunkt irgendwie an die Geometrie zu binden, (unabhängig davon ob der Knopf : ERKANNTE BEDINGUNGEN ERZEUGEN aktiviert oder deaktiviert war). Selbst mit der in 3D-Skizze (parametrisch positioniertem Kreis) ist es mir nicht gelungen den Detailkreis zu verknüpfen.
Wie ist diese Problem zu lösen?

Gruß leo666

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Cooba
Mitglied



Sehen Sie sich das Profil von Cooba an!   Senden Sie eine Private Message an Cooba  Schreiben Sie einen Gästebucheintrag für Cooba

Beiträge: 449
Registriert: 21.10.2003

Autodesk Inventor Professional 2023
Windows 11 Pro (64-Bit)

erstellt am: 09. Dez. 2003 11:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für leo666 10 Unities + Antwort hilfreich

hallo leo666,

du kannst bei den detail-eigenschaften "ansicht sperren" anklicken. allerdings bleibt das detail dann immer so, wie es ist, auch wenn du im part maße änderst.
in dem fall müßtest du das detail wieder "entsperren", den hub ändern, maße ändern, aktualisieren, detail sperren, hub zurückändern.

------------------
Gruß,
Cooba

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

martin2
Mitglied
Konstrukteur


Sehen Sie sich das Profil von martin2 an!   Senden Sie eine Private Message an martin2  Schreiben Sie einen Gästebucheintrag für martin2

Beiträge: 1014
Registriert: 05.2002.27

Windows 11 / 64bit
CATIA V5-6R2018 bis V5-6R2022

erstellt am: 11. Dez. 2003 23:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für leo666 10 Unities + Antwort hilfreich

Hallo!

Vielleicht nicht die beste Lösung für Dein Problem, aber so würde es gehen:
Du mußt Deine ganze Geometrie so auslegen, daß dein Referenzkreis dort ist, wo auch Dein (blaues) Achsenkreuz sitzt.
Anders ausgedrückt: Wenn Du Dein Teil in der Länge änderst, so muß es sich einfach auf der anderen Seite verändern (dort wo Dein Kreis nicht ist)

Gruß Martin!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

WEBER-HYDRAULIK
Mitglied
Konstrukteur + CAD Systembetreuer


Sehen Sie sich das Profil von WEBER-HYDRAULIK an!   Senden Sie eine Private Message an WEBER-HYDRAULIK  Schreiben Sie einen Gästebucheintrag für WEBER-HYDRAULIK

Beiträge: 139
Registriert: 06.04.2002

WIN2000SP3+V5R12SP5

erstellt am: 12. Dez. 2003 11:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für leo666 10 Unities + Antwort hilfreich

Hallo Leo666!

Du brauchst doch nur einen Doppelklick auf den Kreis machen.
Dann kannst Du ihn verschieben, wohin du willst!!

mfg
Kurt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

picard
Mitglied



Sehen Sie sich das Profil von picard an!   Senden Sie eine Private Message an picard  Schreiben Sie einen Gästebucheintrag für picard

Beiträge: 193
Registriert: 04.06.2001

erstellt am: 10. Jun. 2005 09:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für leo666 10 Unities + Antwort hilfreich

Hallo zusammen,

ich habe das gleiche Problem. Das man den Detail-Rahmen verschiben kann ist mir bekannt. Leider ist diese Vorgehensweise nicht wirklich zufriedenstellend. Gibt es nicht vielleicht mittlerweile eine Lösung dafür?

Gruß, Picard

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

owinter
Mitglied
Dipl.-Inf.-Ing.


Sehen Sie sich das Profil von owinter an!   Senden Sie eine Private Message an owinter  Schreiben Sie einen Gästebucheintrag für owinter

Beiträge: 25
Registriert: 21.04.2008

CV5R19, VS2012, Win7Ent 64, Xeon 3.6, 16GB, Quadro 4000

erstellt am: 18. Nov. 2014 13:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für leo666 10 Unities + Antwort hilfreich

Hallo zusammen,

der Original-Beitrag ist zwar schon asbach aber ich hab grad das gleiche Problem...
Gibt's mittlerweile eine Lösung?

Constraint an Detaildefinition?
2D-Profil als Detailrahmen?
...?

Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 18. Nov. 2014 14:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für leo666 10 Unities + Antwort hilfreich

Servus
Was heißt inzwischen? (welches Release).
Stand R20: IMHO gibt es keine Lösung dazu.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

owinter
Mitglied
Dipl.-Inf.-Ing.


Sehen Sie sich das Profil von owinter an!   Senden Sie eine Private Message an owinter  Schreiben Sie einen Gästebucheintrag für owinter

Beiträge: 25
Registriert: 21.04.2008

erstellt am: 18. Nov. 2014 16:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für leo666 10 Unities + Antwort hilfreich

Am liebsten R19. Wenn's aber erst in R24 ein Lösung gibt, muss es halt so sein...
Aber wenn das "Problem", wenn man es so bezeichnen möchte, in den letzten 10 Jahren nicht gelöst wurde, befürchte in für die Zukunft nichts Gutes.

Ich werde mal versuchen über VB an die Pointdefinition der View ranzukommen...

Aber schon mal vielen Dank für die Antwort.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
