Hi zusammen,

ich habe folgendes Problem. Ich möchte ein Drawing erstellen indem ich ein Part z.B. ganz normal in den jeweiligen Ansichten generiert wird und eine Blechkontur nur als Schnitt dargestellt wird.

Blechkontur und Volumenkörper befinden sich in einem Part.

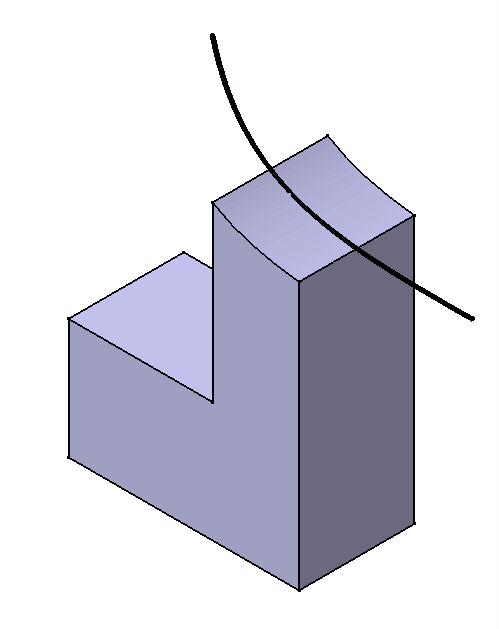

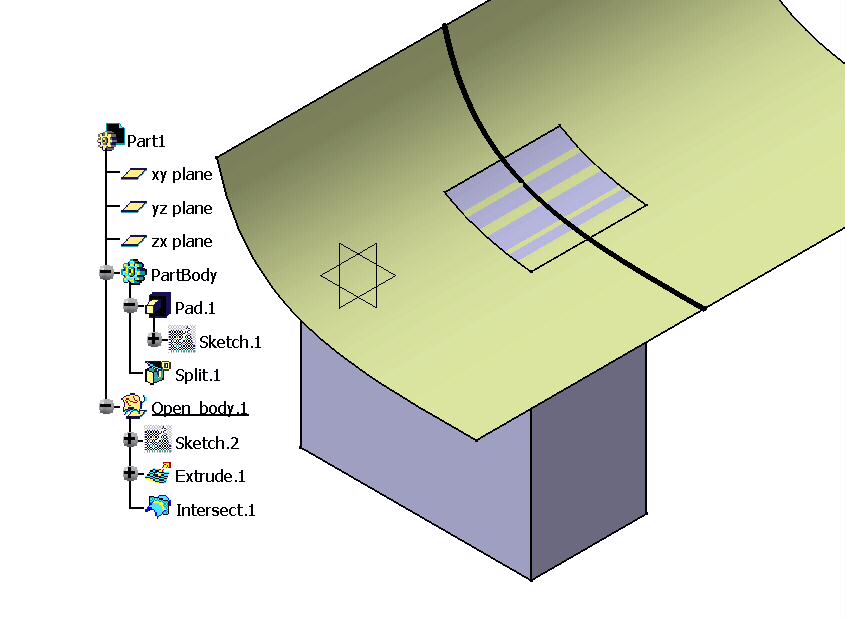

Ich habe hier einmal den Aufbau des Parts aufgezeigt und im 3D dargestellt wie z.B. meine ISO-Ansicht aussehen sollte (CAD_2.jpg). Ich möchte Den Volumenkörper sehen und von der Blechkontur nur den Schnitt haben.

Hat jemand vielleicht eine Idee wie ich dies im Drawing realisieren kann?

Vielen Dank und Gruß, Mimi

[Diese Nachricht wurde von Mimi am 20. Nov. 2003 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nochmal ich

Habs gelöst indem ich unter Properties der View "Dress Up 3D Wireframe" anwähle... das kann auch unter Tools Options aktiviert werden so kann ich also 3D Schnitte einblenden.

Falls jemand noch eine andere Lösung hat wäre ich nach wie vor interessiert...

Gruß Mimi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Habe hierzu noch eine Frage:

warum übernimmt er mir die Linieninformationen aus dem 3D nicht? Habe dem Schnitt die Information strich-punktiert verpasst, nur nimmt er mir das im Drawing nicht mit und macht die Linie durchgezogen. Die Option "Apply 3D specifications" habe ich gesetzt und ist sogar gelockt.

Kann mir da jemand helfen?

------------------
Gruß

Rafi

---

Ok,

hat sich erledigt, klappt plötzlich doch. Hat wohl mitgekriegt, dass ich nachgefragt habe und sich es doch anders überlegt

------------------
Gruß

Rafi
