hallo catia-user!

ich möchte aus einer isoansicht ein "tortenstück" herausbrechen sodass es aussieht wie ein richtiges schnittmodell! hat jemand eine ahnung wie das funktioniert bzw. ob es überhaupt funktioniert??? der befehl "ausbruchsansicht-breakoutview" ergibt nicht das gewünschte ergebnis oder kann man mit bestimmten einstellungen zum richtigen ergebnis kommen?

mfg johannes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

V5Paul
Mitglied
Technischer Angestellter


Sehen Sie sich das Profil von V5Paul an!   Senden Sie eine Private Message an V5Paul  Schreiben Sie einen Gästebucheintrag für V5Paul

Beiträge: 411
Registriert: 12.01.2003

V5R12SP9, R14SP4, W2KSP4, WINXPSP1

erstellt am: 06. Okt. 2003 21:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kamakura 10 Unities + Antwort hilfreich








Hallo Johannes,

in der Hoffnung, alles richtig verstanden zu haben, folgender Lösungsansatz:

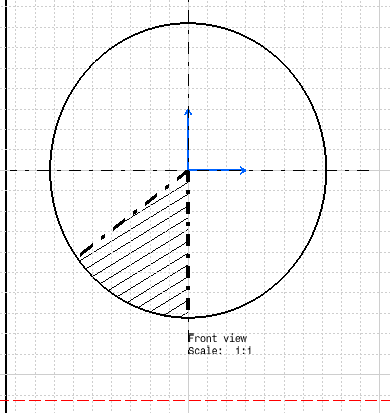

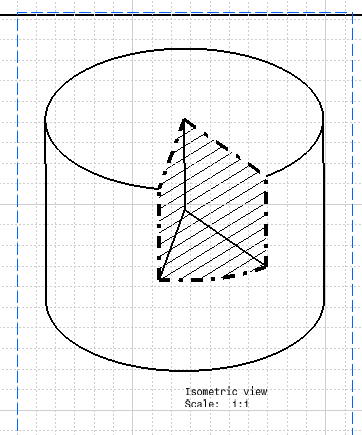

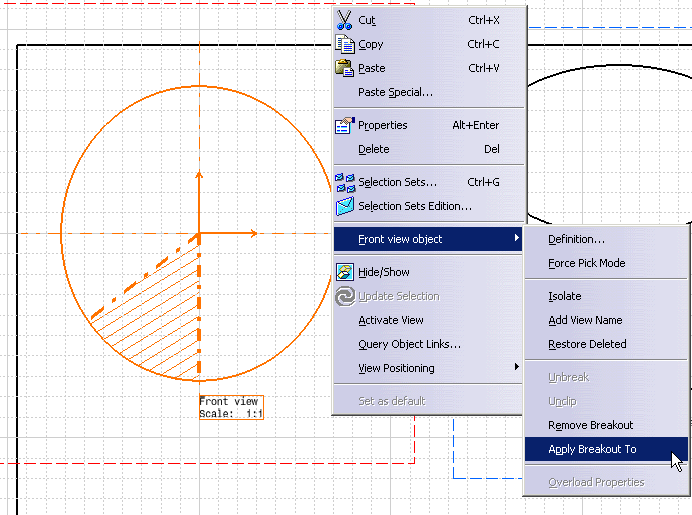

Erzeuge dir zunächst die üblichen Ansichten (Front, Top, usw.), dann die ISO-Ansicht. Aktiviere die Ansicht, die dir das Zeichnen eines "Tortenstücks" in der Draufsicht am einfachsten macht (Bild1). Dann rechte Maus auf den Rahmen, Bild2 folgen, den Zielview auswählen (Bild3). Danach wieder rechte Maus auf den Ursprungsview und "remove Breakout" wählen.
Ob das nun am Ende ein "richtiges" Schnittmodell bringt, musst du selbst beurteilen. Ich bin auf diesem Wege aber immer zu einem vernünftigen Ergebnis gekommen.

Gruß
Paul

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kamakura
Mitglied
Konstrukteur


Sehen Sie sich das Profil von kamakura an!   Senden Sie eine Private Message an kamakura  Schreiben Sie einen Gästebucheintrag für kamakura

Beiträge: 159
Registriert: 06.09.2002

erstellt am: 07. Okt. 2003 07:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

dankeschön, genau das hab ich gesucht! das kontextmenü hat schon seinen sinn!

mfg johannes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Cooba
Mitglied



Sehen Sie sich das Profil von Cooba an!   Senden Sie eine Private Message an Cooba  Schreiben Sie einen Gästebucheintrag für Cooba

Beiträge: 449
Registriert: 21.10.2003

Autodesk Inventor Professional 2023
Windows 11 Pro (64-Bit)

erstellt am: 29. Okt. 2003 15:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kamakura 10 Unities + Antwort hilfreich

danke, das bringt mir auch was!

------------------
Gruß,
Cooba

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Prophet
Mitglied
Student

Sehen Sie sich das Profil von Prophet an!   Senden Sie eine Private Message an Prophet  Schreiben Sie einen Gästebucheintrag für Prophet

Beiträge: 1
Registriert: 23.01.2004

erstellt am: 23. Jan. 2004 17:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kamakura 10 Unities + Antwort hilfreich

Hallo,
was läuft denn falsch wenn die Option "Ausbruch anwenden auf" nicht anwählbar ist.Also grau ist. ???
Arbeite mit V5 R11 SP3.Aber so insgesamt noch nicht so lange :-).

Grüsse Sven

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cwillmann
Mitglied
PLM-Berater


Sehen Sie sich das Profil von cwillmann an!   Senden Sie eine Private Message an cwillmann  Schreiben Sie einen Gästebucheintrag für cwillmann

Beiträge: 1487
Registriert: 17.03.2001

Job: die 'big three' in CAD & PDM - aber nicht (mehr) täglich!

erstellt am: 02. Feb. 2004 11:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kamakura 10 Unities + Antwort hilfreich

Hallo Sven,

mit R11 habe ich nicht wirklich gute Erfahrungen gemacht. Hast Du die richtige Ansicht aktiviert. Bzw. Von wo nach wo möchtest Du einen Ausbruch übertragen?

------------------
Grüße,Christian Willmann
---
Inoffizielle Pro/E-Hilfeseite
http://PROE.CAD.de
---
DENC AG
http://www.denc.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Vitos
Mitglied
Produktentwickler

Sehen Sie sich das Profil von Vitos an!   Senden Sie eine Private Message an Vitos  Schreiben Sie einen Gästebucheintrag für Vitos

Beiträge: 5
Registriert: 06.05.2014

erstellt am: 06. Mai. 2014 17:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kamakura 10 Unities + Antwort hilfreich

Hallo Sven, In einem anderen Thema habe ich einmal jeden schritt aufgezeigt, damit es bei jedem gleich aussieht. (ist das gleiche Prinzip wie bei V5Paul)

Schaue hier: http://ww3.cad.de/foren/ubb/Forum133/HTML/004373.shtml

Freundliche Grüsse,
Vitos

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 06. Mai. 2014 19:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kamakura 10 Unities + Antwort hilfreich

Hallo Vitos,

dir ist klar, das du auf einen 10 Jahre alten Post antwortest!?

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Vitos
Mitglied
Produktentwickler

Sehen Sie sich das Profil von Vitos an!   Senden Sie eine Private Message an Vitos  Schreiben Sie einen Gästebucheintrag für Vitos

Beiträge: 5
Registriert: 06.05.2014

erstellt am: 07. Mai. 2014 10:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kamakura 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von moppesle:
Hallo Vitos,

dir ist klar, das du auf einen 10 Jahre alten Post antwortest!?



Hallo moppesle,
Ja klar ist mir das bewusst, aber da man auch nach 10 Jahren auf dem gleichen System arbeitet in vielen Firmen, und auch nach 10 Jahren die gleichen Fragen aufkommen habe ich mir die Mühe gemacht es ein für allemal nieder zu schreiben, einfach für die nächsten die etwas suchen    weil ich selbst im internet gesucht habe aber nicht wirklich etwas gefunden habe, hat mich das gerade gestört und ich musste selbst hand anlegen. aber macht ja nichts, ich versuche generell einfach Themen zu lösen und zu verbinden

Gruss, Vitos

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
